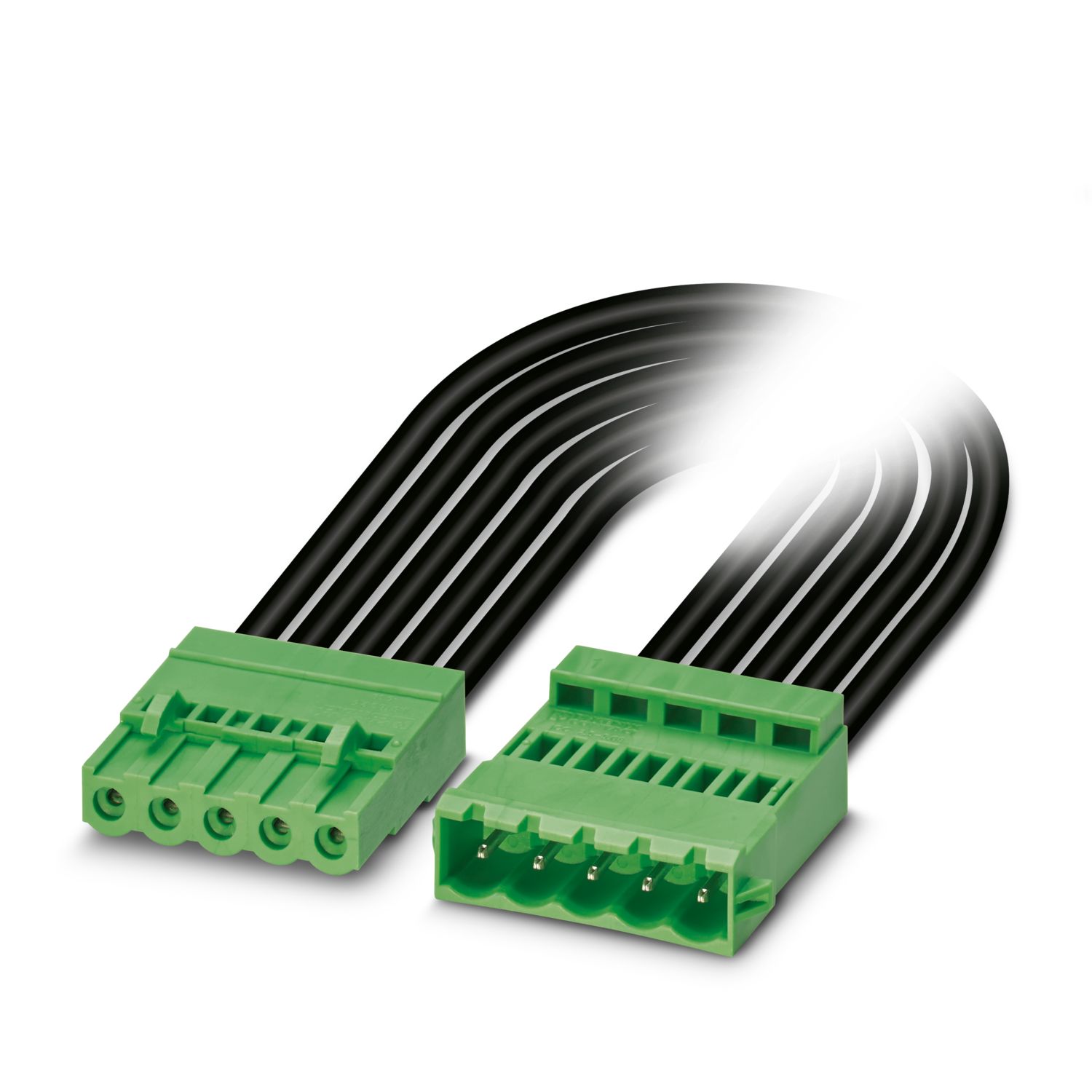

CAC-MSTBC1808816/1823846
-
预制插拔式连接器
1084562
产品详情
| 产品类型 | 预制PCB连接器 |
| 产品系列 | CC-Cabling KMAT |
| 产品线 | COMBICON Connectors Special |
| 位数 | 2 |
| 针距 | 0.00 mm |
| 特性 | |
| 额定电流IN | 12 A 可用于最大 (1.5 mm² (AWG 16)) |
| 额定电流/接线容量 | 12 A 可用于最大 (1.5 mm² (AWG 16))/ |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |
| 尺寸图 |
|
| 针距 | 5.08 mm |
| 压接的拉伸强度 | |
| 结果 | 已通过测试 |
| 导线横截面／导线类型／牵引力设定值／实际值 | AWG 16 / ≥ 135 N |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 7 N |
| 每个接线位的拔出强度约 | 6 N |
| 环境条件 | |
| 环境温度（存放/运输） | -30 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 105 °C |
| 环境温度（安装） | -30 °C ... 105 °C (取决于衰减曲线) |
| 环境温度（移动安装） | -10 °C ... 105 °C (取决于衰减曲线) |
| 连接1 | |
| 产品范围 | MSTBC 2,5/..-ST |
| 针距 | 5.08 mm |
| 位数 | 2 |
| 颜色 | 绿色 |
| 绝缘材料 | PA |
| CTI符合IEC 60112 | 600 |
| 连接2 | |
| 产品范围 | ICC 2,5/..-STZ |
| 连接方式 | 压接 |
| 针距 | 5.08 mm |
| 位数 | 2 |
| 额定横截面 | 2.5 mm² |
| 触点类型 | 针式插头 |
| 安装方式 | 锁紧装置 |
| 颜色 | 绿色 |
| 电缆长度 | 自由输入 (0.1 m ... 3.0 m) |
| UL AWM | 1569 |
| 屏蔽 | 无 |
| 导线结构 信号线 | 19x 0.30 mm |
| AWG，信号线 | 16 |
| 导线材料 | 镀锡铜绞线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 黑色 |
| 额定电压，电缆 | 300 V |
| 测试电压 | 1500 V |
| 环境温度（运行） | -30 °C ... 105 °C (电缆，固定式安装) |
| UL AWM | 1569 |
| 屏蔽 | 无 |
| 导线结构 信号线 | 41x 0.25 mm |
| AWG，信号线 | 14 |
| 导线材料 | 镀锡铜绞线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 黑色 |
| 额定电压，电缆 | 300 V |
| 测试电压 | 3000 V |
| 环境温度（运行） | -30 °C ... 105 °C (电缆，固定式安装) |
适配产品
优势
压接连接：防振和耐高温组装
简单安全：已经过100%电气测试和组装，可立即使用
符合UL标准“线束追溯方案”的认证
