UL认证
认证ID: FILE E 335024| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| keine | ||||
| 60 V | 1.5 A | |||
cUL Listed
认证ID: File E335024| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| keine | ||||
| 60 V | 1.5 A | |||
NBC-M12MR/ 0,5-94L/M12MR
-
网络电缆
1192102

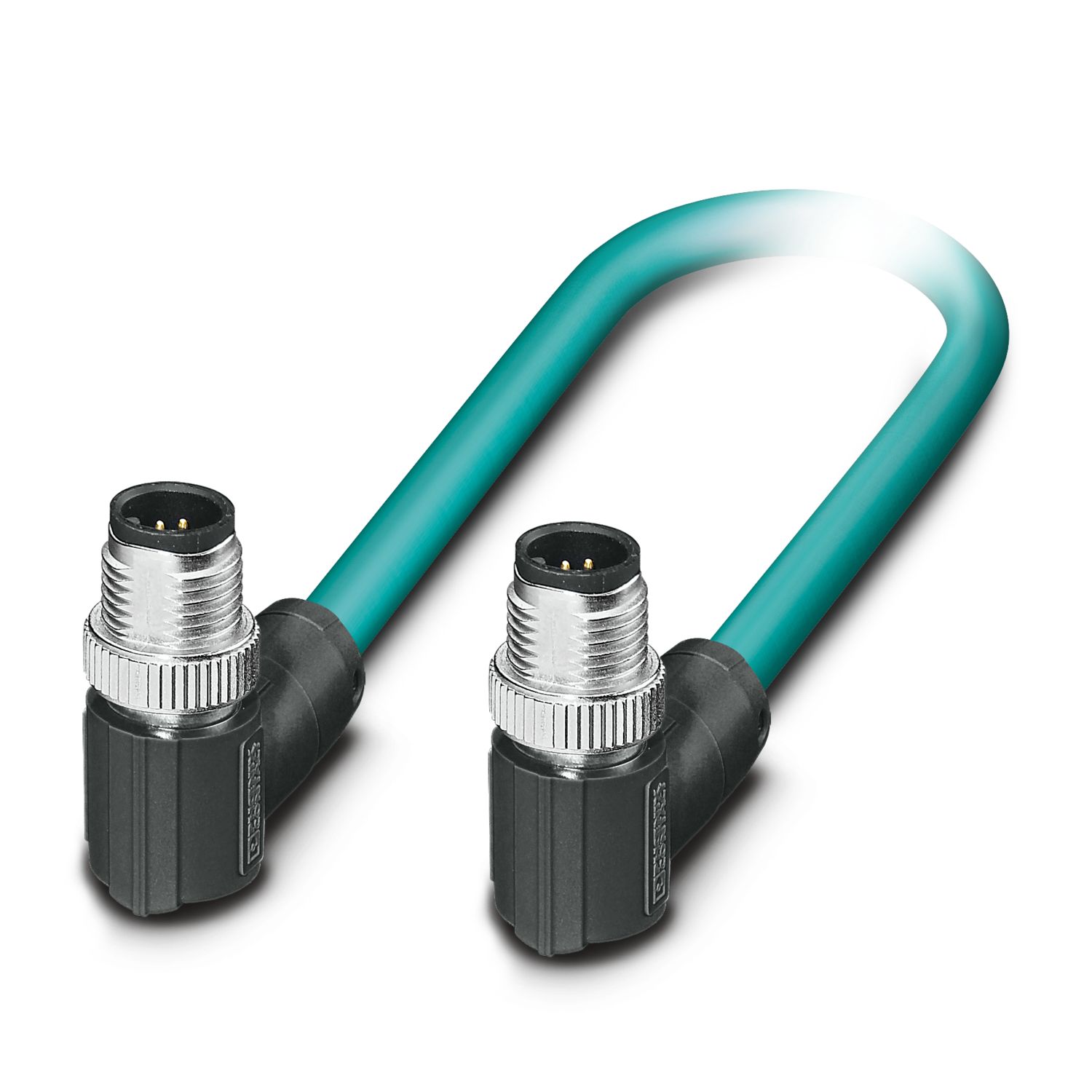

网络电缆，Ethernet CAT5e (1 Gbps)，8-位置，TPE，灵活性高，青绿色，插头 弯头 M12，编码: A / IP65，与 插头 弯头 M12，编码: A / IP65，电缆长度: 0.5 m
产品详情
| 产品类型 | 预安装数据电缆 |
| 应用 | 标准，美式电缆 |
| 传感器类型 | Ethernet |
| 位数 | 8 |
| 屏蔽 | 有 |
| 编码 | A |
| 总线系统 | Ethernet |
| 信号类型/分类 | Ethernet CAT5e， 1 Gbps |
| 状态显示 | 无 |
| 状态显示 | 否 |
| 额定电压 UN | 48 V AC |
| 60 V DC | |
| 额定电流IN | 2 A (插头/插座符合IEC 61076-2-101标准要求，须遵守电缆技术数据) |
| 传输介质 | 铜缆 |
| 传输速度 | 1 Gbps |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 连接1 | |
| 类型 | 插头 弯头 M12 / IP65 |
| 防插错编码类型 | A (标准产品) |
| 保护等级 | IP65 |
| 连接2 | |
| 类型 | 插头 弯头 M12 / IP65 |
| 防插错编码类型 | A (标准产品) |
| 保护等级 | IP65 |
| 电缆长度 | 0.5 m |
| 高柔性以太网CAT5e [94L] | |
| 尺寸图 |
|
| UL AWM | 2463 (80 °C / 600 V) |
| 位数 | 8 |
| 屏蔽 | 有 |
| 光缆类型 | 高柔性以太网CAT5e [94L] |
| 导线结构 | 4x2xAWG24/7; SF/UTP |
| 导线结构 信号线 | 7x 0.20 mm (7x32) |
| AWG，信号线 | 24 |
| 导线横截面 | 4x 2x 0.2 mm² |
| 线径，包括绝缘层 | 1.2 mm |
| 电缆外径 | 7.40 mm ±0.25 mm |
| 外护套，材料 | TPE |
| 外护套，颜色 | 青绿色 |
| 导线材料 | 镀锡铜绞线 |
| 导线绝缘材料 | PE |
| 单线，颜色 | 白色/蓝色-蓝色、白色/橙色-橙色、白色/绿色-绿色、白色/棕色-棕色 |
| 双绞线 | 2根线为一对 |
| 总绞线 | 4对线芯 |
| 光缆屏蔽盖板 | 75 % |
| 波阻抗 | 100 Ω ±15 Ω (100 MHz) |
| 电缆阻抗 | 100 Ω ±15 Ω (1 ... 100MHz) |
| 额定电压，电缆 | 600 V |
| 测试电压 | 2000 V |
| 动态负载能力（弯曲） | 最大折弯次数: 1000000， 弯曲半径: 10 x D， 横向轨迹: 0.23 m， 横向速度: 1.5 m/s， 加速度: 20.5 m/s² |
| 最大折弯次数: 10000000， 弯曲半径: 20 X D (20°C时126次/分钟) | |
| 动态负载能力（扭转） | 扭矩: 360 °/m (1 lb负载)， 扭转循环: 4800000， 扭转频率: 71 次/分钟， 环境温度（运行）: 20 °C |
| 近端串扰衰减 (NEXT) | 50 dB (采用100 MHz (IEC 62153-4-9)) |
| 回波损耗 (RL) | 20 dB (10 МHz (+6LOG)时) |
| 26 dB (20 МHz) | |
| 26 dB (100 MHz (-5LOG)时) | |
| 阻燃 | VW-1 |
| 其它防护功能 | 防飞溅 (耐磨损和耐油) |
| 防紫外线 (CMX室外) | |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，活动式安装) |
| 环境条件 | |
| 保护等级 | IP65 |
| IP65 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 85 °C (M12插头式连接器) |
| M12 | |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
