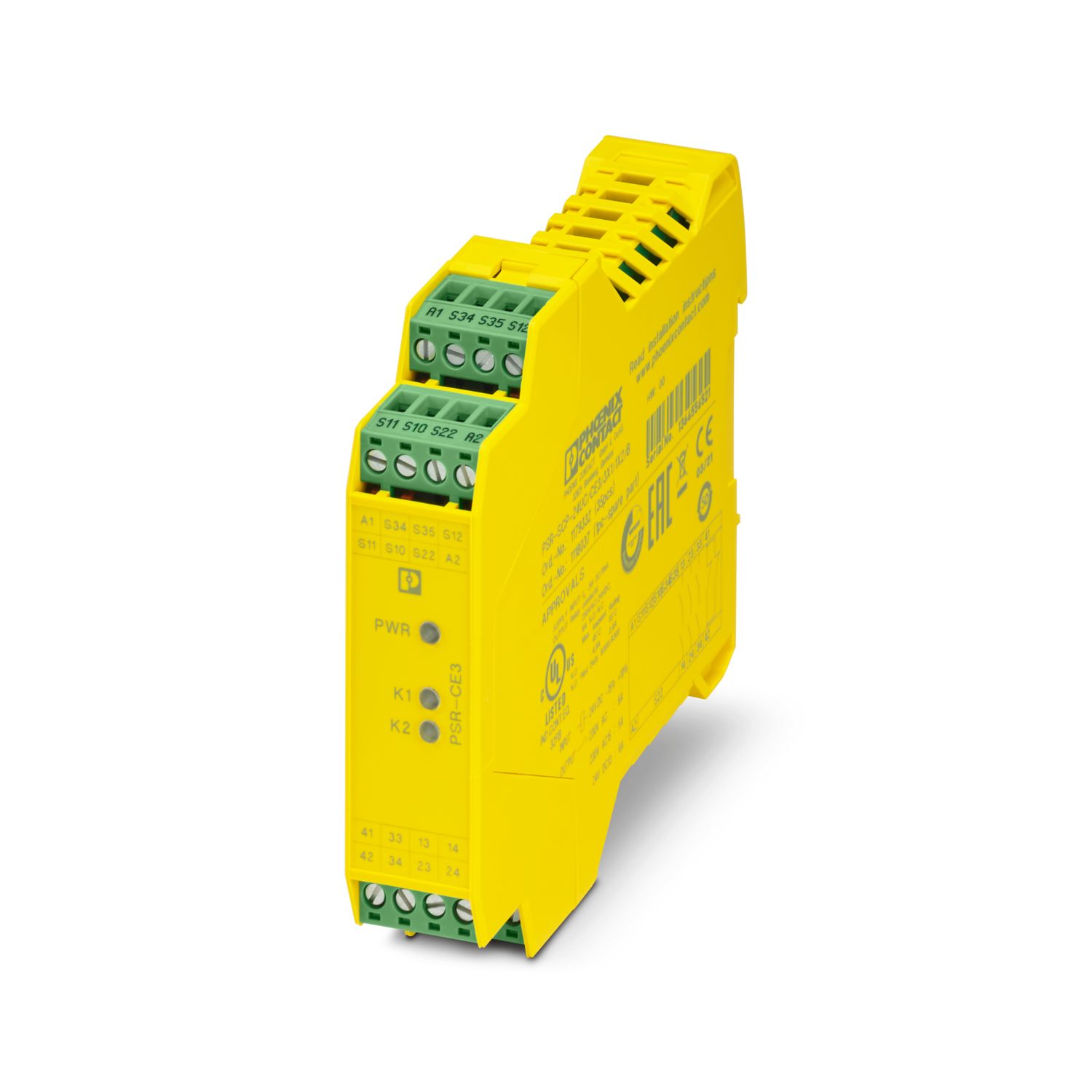

PSR-SCP- 24DC/CE3/3X1/1X2/B - 安全继电器 - 1118037

说明

应用说明
应用说明	只用于工业应用

产品属性

产品类型	安全继电器
产品系列	PSRclassic

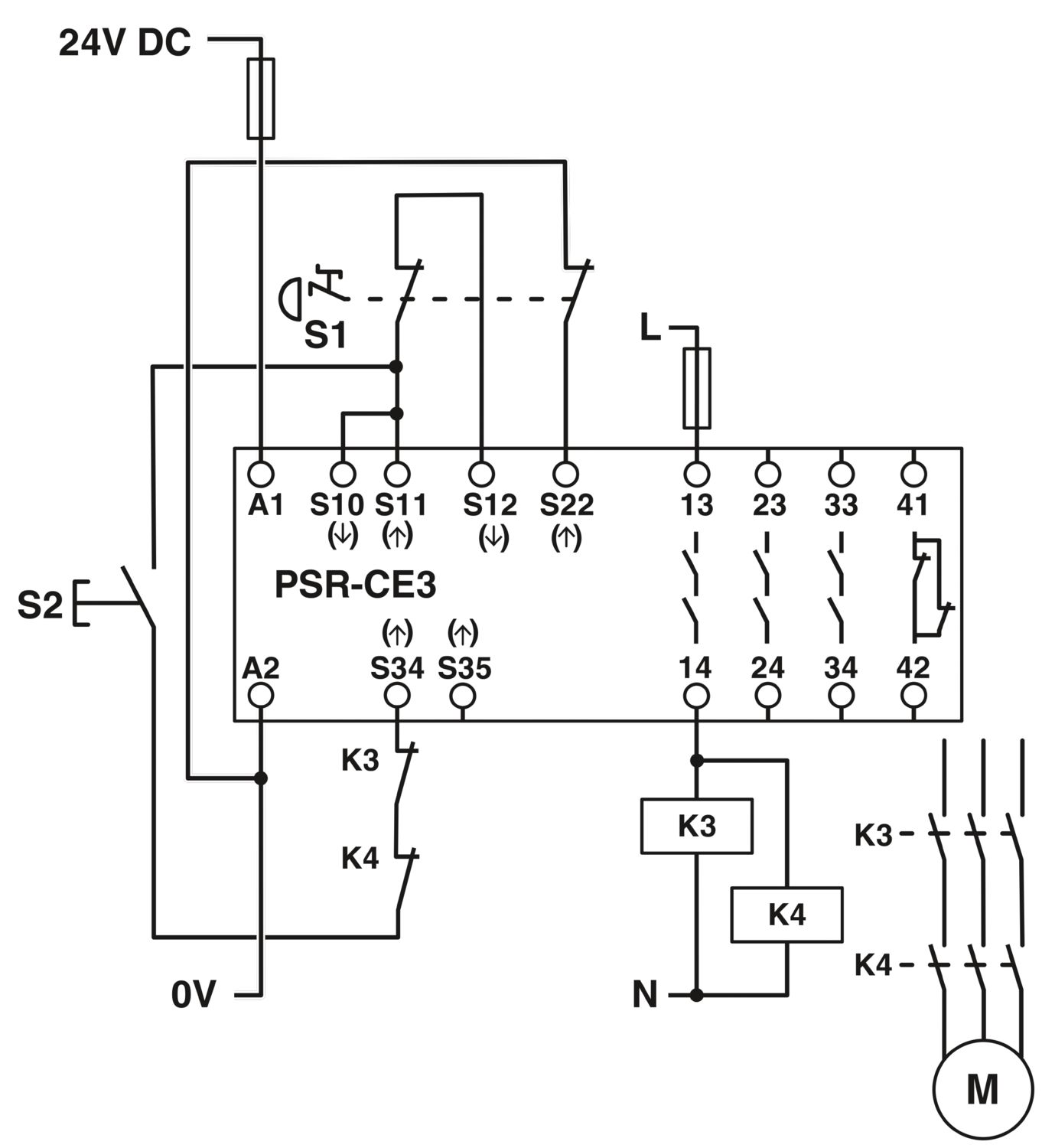

应用	急停按钮
		安全门
		光栅
套件包括	1179332 PSR-SCP- 24DC/CE3/3X1/1X2/B SET
控制	单通道和双通道
机械寿命	约 10⁷ 开关次数
继电器型号	带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准
绝缘特性
过电压等级	III
污染等级	2
次数
典型响应时间	200 ms (自动启动)
典型响应时间		200 ms (手动，监控启动)
典型启动时间（U_s时）	200 ms (通过A1控制时)
典型释放时间	25 ms (根据需要，通过传感器回路)
典型释放时间		60 ms (根据需要，通过A1)
重启时间	< 1 s (启动时间)
恢复时间	< 500 ms (符合安全功能的要求)

电气特性

额定条件下的最大功耗	16.6 W (U_S = 26.4 V, I_L² = 72 A², P_总计最大 = 2.2 W + 14.4 W)
额定操作模式	100 %符合条件
额定绝缘电压	250 V
额定过电压／绝缘	所有输出触点之间4 kV基础安全隔离
		所有输出电流通路/逻辑通路与壳体之间有4 kV基础隔离
		安全隔离，250 V负载电流通路和24 V逻辑通路之间有6 kV增强型隔离

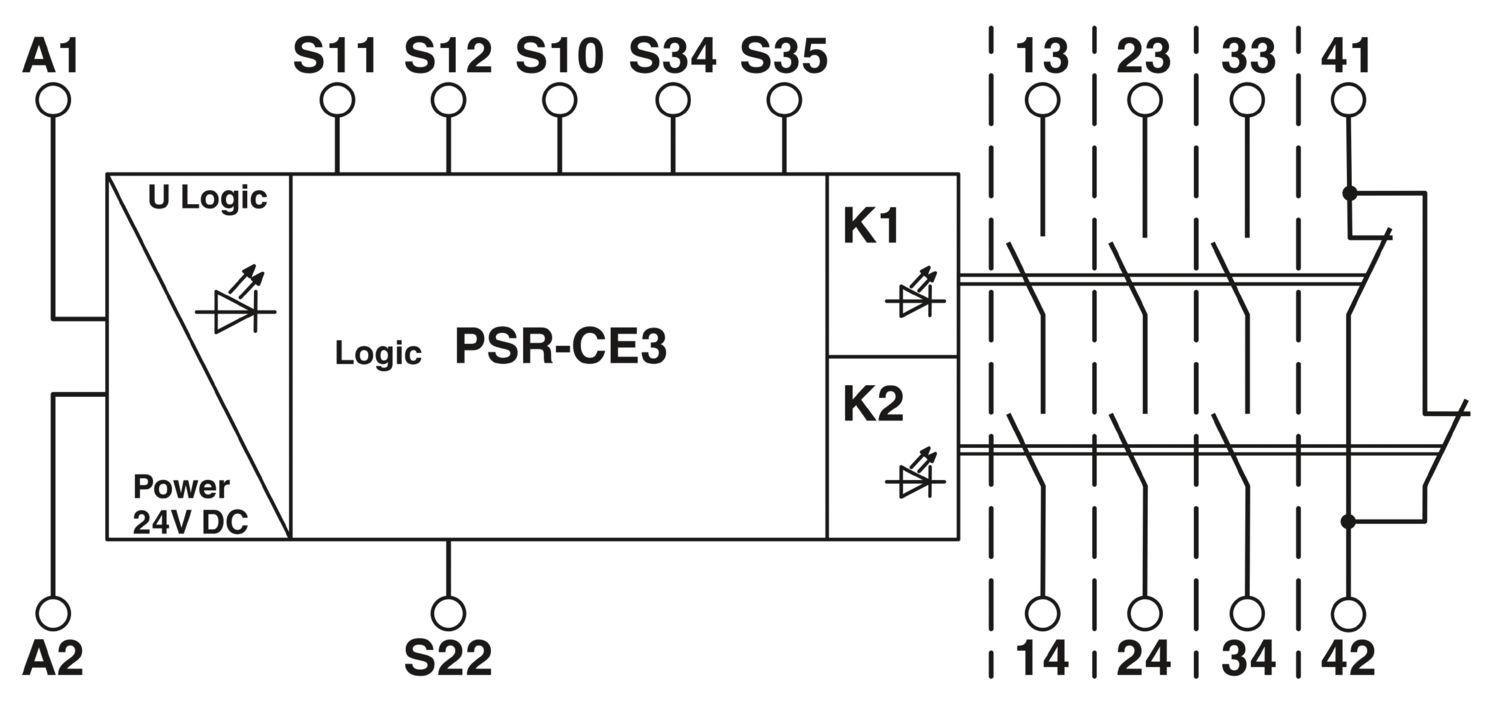

电源
品名	A1/A2
额定控制电路电源电压U_S	24 V DC -15 % / +10 %
额定控制电源电流I_S	典型值 70 mA (U_S时)
U_S时的功耗	典型值 1.68 W
冲击电流	< 5.2 A (通过为U_S，Δt = 2 ms)
滤波时间	5 ms (U_s电压骤降时)
保护电路	串联保护，防止极性反转; 抑制二极管

输入数据

概述
额定控制电源电流I_S	典型值 70 mA (U_S时)
数字量: 传感器回路 (S10，S12，S22)
输入说明	安全相关的传感器输入
输入数量	3
输入电压范围，"0"信号	0 V DC ... 5 V DC (S10，S12)
输入电压范围，"1"信号	20.4 V ... 26.4 V
输入电流范围“0”信号	0 mA ... 2 mA
冲击电流	< 100 mA (S10/S12输入，电压通常为U_S)
冲击电流		> -100 mA (S22输入，电压通常为U_S)
滤波时间	1 ms (低测试脉冲的测试脉宽)
		1 s (低测试脉冲的测试脉冲速率)
		不允许亮度测试脉冲/高测试脉冲。
并行	∞
允许的导线最大总电阻	50 Ω
保护电路	抑制二极管
电耗量	38 mA (S10/S12输入，电压通常为U_S)
电耗量		-38 mA (S22输入，电压通常为U_S)
数字量: 启动电路 (S34, S35)
输入说明	非安全相关
输入数量	2
输入电压范围，"1"信号	20.4 V ... 26.4 V
冲击电流	< 7 mA (S34输入，电压通常为U_S)
冲击电流		< 8 mA (S35输入，电压通常为U_S)
滤波时间	不允许测试脉冲
允许的导线最大总电阻	50 Ω
保护电路	抑制二极管
电耗量	2 mA (S34输入，电压通常为U_S)
电耗量		3 mA (S35输入，电压通常为U_S)

输出数据

继电器: 启用电流通路 (13/14，23/24，33/34)
输出说明	每个串联2个常开触点，安全相关，浮地
输出数目	3
触点类型	3路常开安全触点输出
触点材料	AgSnO₂
开关电压	最小 10 V AC/DC
开关电压		最大 250 V AC/DC
通断容量	最小 100 mW
冲击电流	最小 10 mA
冲击电流		最大 6 A
极限持续电流	6 A (注意衰减和负载极限曲线)
总电流值的平方	72 A² (注意降容)
切换频率	最大 0.5 Hz
机械寿命	10x 10⁶开关次数
输出熔断器	10 A gL/gG
输出熔断器		4 A gL/gG (适用于低需求应用场合)
继电器: 信号传输电流通路 (41/42)
输出说明	2个并联常闭触点，非安全相关，浮地
输出数目	1
触点类型	2个常闭触点并联
触点材料	AgSnO₂
开关电压	最小 10 V AC/DC
开关电压		最大 250 V AC/DC
通断容量	最小 100 mW
冲击电流	最小 10 mA
冲击电流		最大 6 A
极限持续电流	6 A
总电流值的平方	36 A²
切换频率	最大 0.5 Hz
机械寿命	10x 10⁶开关次数
输出熔断器	6 A gL/gG

连接数据

连接技术
可插拔	是
导线连接
连接方式	螺钉连接
刚性导线横截面	0.2 mm² ... 2.5 mm²
柔性导线横截面	0.2 mm² ... 2.5 mm²
导线横截面AWG	24 ... 12
剥线长度	7 mm
螺纹	M3
紧固扭矩	0.5 Nm ... 0.6 Nm

信号处理

状态显示	2 x LED (绿色)
工作电压显示	1 x LED（绿色）

尺寸

宽度	22.5 mm
高度	112.2 mm
深度	114.5 mm

材料规格

颜色 (外壳)	黄色 (RAL 1018)
外壳材料	PA

特性

安全数据
停止类别	0
安全数据: EN ISO 13849
分类	4
性能等级（PL）	e
安全数据: IEC 61508 - 高要求
安全完整性水平（SIL）	3
安全数据: IEC 61508 - 低要求
安全完整性水平（SIL）	3
安全数据: EN IEC 62061
安全完整性水平（SIL）	3

环境和真实条件

环境条件
保护等级	IP20
安装位置最低保护等级	IP54
环境温度（运行）	-20 °C ... 55 °C (注意降容)
环境温度（存放/运输）	-40 °C ... 70 °C
最大高度	≤ 2000 m (海平面以上)
最大允许湿度（存放/运输）	75 % (平均，85%间歇，无冷凝)
允许的最大相对湿度（运行）	75 % (平均，85%间歇，无冷凝)
冲击	15g
振动（操作）	10 Hz ... 150 Hz, 2g

安装

安装类型	DIN导轨安装
组装说明	参见衰减曲线
安装位置	垂直或水平

订货号	1118037
包装单位	1 pc
最小订货量	1 pc
销售关键代码	DNA114
产品关键代码	DNA114
GTIN	4063151045784
单件重量（含包装）	188.07 g
单件重量（不含包装）	154.53 g
原产地	DE

ECLASS-13.0	27371819
ECLASS-15.0	27371819

EU RoHS
符合《欧盟RoHS物质指令要求》	是
已知的豁免条款	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	Lead （CAS编号: 7439-92-1）
