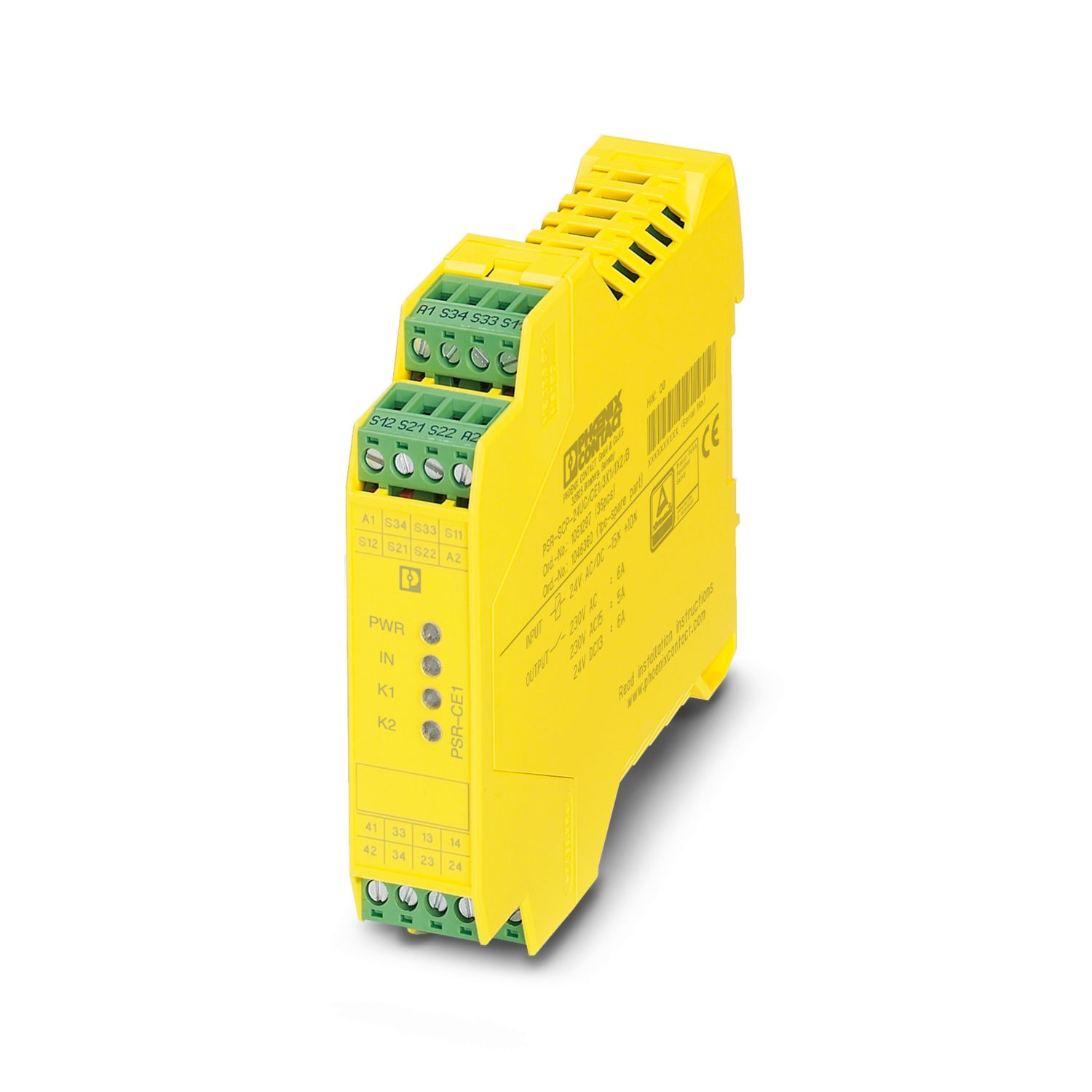

PSR-SCP-24UC/CE1/3X1/1X2/B SET
-
安全继电器
1051297
内含35个安全继电器的套组,用于急停和安全门监控,安全等级可达EN ISO 13849标准的SIL 3或Cat. 4、PL e,双通道运行,3个启用电流路径,24 V DC额定输入电压,插拔式螺钉接线端子
产品详情
应用说明 | |
应用说明 | 只用于工业应用 |
产品类型 | 安全继电器 |
产品系列 | PSRclassic |
应用 | 急停按钮 |
安全门 | |
控制 | 双通道 |
机械寿命 | 约 107 开关次数 |
继电器型号 | 带机械联锁触点的机电式继电器,符合IEC/EN 61810-3标准 |
绝缘特性 | |
过电压等级 | III |
污染等级 | 2 |
额定条件下的最大功耗 | 16.44 W (US = 26.4 V,IL² = 72 A²,PTotal max = 2.04 W + 14.4 W) |
额定操作模式 | 100 %符合条件 |
额定绝缘电压 | 250 V |
额定过电压/绝缘 | 见数据表“绝缘配合”章节。 |
电源 | |
额定控制电路电源电压US | 24 V DC -15 % / +10 % |
额定控制电源电流IS | 典型值 70 mA (US时) |
US时的功耗 | 典型值 1.68 W |
冲击电流 | < 3.5 A (电压通常为US,Δt = 3 ms) |
滤波时间 | 5 ms (Us电压骤降时) |
保护电路 | 串联保护,防止极性反转; 抑制二极管 |
数字量: 逻辑 (S12,S22) | |
输入说明 | 安全相关 |
输入数量 | 2 |
输入电压范围,"0"信号 | 0 V DC ... 5 V DC (S12) |
输入电压范围,"1"信号 | 20.4 V ... 26.4 V (S12) |
输入电流范围“0”信号 | 0 mA ... 2 mA |
冲击电流 | < 100 mA (S12输入,电压通常为US) |
> -100 mA (S22输入,电压通常为US) | |
滤波时间 | 不允许测试脉冲 |
并行 | ∞ |
允许的导线最大总电阻 | 50 Ω |
保护电路 | 抑制二极管 |
电耗量 | 38 mA (S12输入,电压通常为US) |
-38 mA (S22输入,电压通常为US) | |
数字量: 启动电路 (S34) | |
输入说明 | 非安全相关 |
输入数量 | 1 |
输入电压范围,"1"信号 | 20.4 V ... 26.4 V |
冲击电流 | < 6 mA (在US 典型值时) |
滤波时间 | 不允许测试脉冲 |
允许的导线最大总电阻 | 50 Ω |
保护电路 | 抑制二极管 |
电耗量 | 1 mA (在US 典型值时) |
继电器: 启用电流通路 (13/14,23/24,33/34) | |
输出说明 | 串联2个常开触点,安全相关,浮地 |
输出数目 | 3 |
触点类型 | 3路常开安全触点输出 |
触点材料 | AgSnO2 |
开关电压 | 最小 10 V AC/DC |
最大 250 V AC/DC | |
通断容量 | 最小 100 mW |
冲击电流 | 最小 10 mA |
最大 6 A | |
极限持续电流 | 6 A (注意降容) |
总电流值的平方 | 72 A2 (注意降容) |
切换频率 | 最大 0.5 Hz |
继电器: 信号传输电流通路 (41/42) | |
输出说明 | 2个并联常闭触点,非安全相关,浮地 |
输出数目 | 1 |
触点类型 | 1个信号传输电流通路 |
触点材料 | AgSnO2 |
开关电压 | 最小 10 V AC/DC |
最大 250 V AC/DC | |
通断容量 | 最小 100 mW |
冲击电流 | 最小 10 mA |
最大 6 A | |
极限持续电流 | 6 A (信号传输电流通路) |
总电流值的平方 | 36 A2 |
切换频率 | 最大 0.5 Hz |
最大额定功率值(电阻负载) | 注意衰减和负载极限曲线 |
输出熔断器 | 6 A gL/gG |
连接技术 | |
可插拔 | 是 |
导线连接 | |
连接方式 | 螺钉连接 |
刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
导线横截面AWG | 24 ... 12 |
剥线长度 | 7 mm |
螺纹 | M3 |
状态显示 | 3 x LED (绿色) |
工作电压显示 | 1 x LED(绿色) |
宽度 | 22.5 mm |
高度 | 99 mm |
深度 | 114.5 mm |
颜色 (外壳) | 黄色 (RAL 1018) |
外壳材料 | PA |
安全数据 | |
停止类别 | 0 |
安全数据: EN ISO 13849 | |
分类 | 4 |
性能等级(PL) | e (5 A DC13;5 A AC15;8760次开关次数/年) |
安全数据: IEC 61508 - 高要求 | |
安全完整性水平(SIL) | 3 |
安全数据: IEC 61508 - 低要求 | |
安全完整性水平(SIL) | 3 |
安全数据: EN IEC 62061 | |
安全完整性水平(SIL) | 3 |
环境条件 | |
保护等级 | IP20 |
安装位置最低保护等级 | IP54 |
环境温度(运行) | -20 °C ... 55 °C |
环境温度(存放/运输) | -40 °C ... 70 °C |
最大高度 | ≤ 2000 m (海平面以上) |
最大允许湿度(存放/运输) | 75 % (平均,85%间歇,无冷凝) |
允许的最大相对湿度(运行) | 75 % (平均,85%间歇,无冷凝) |
冲击 | 15g |
振动(操作) | 10 Hz ... 150 Hz, 2g |
安装类型 | DIN导轨安装 |
组装说明 | 参见衰减曲线 |
安装位置 | 任意 |
订货号 | 1051297 |
包装单位 | 1 pc |
最小订货量 | 1 pc |
销售关键代码 | DNA113 |
产品关键代码 | DNA113 |
GTIN | 4055626673110 |
单件重量(含包装) | 5,992 g |
单件重量(不含包装) | 5,990 g |
原产地 | DE |
ECLASS
ECLASS-13.0 | 27371819 |
ECLASS-15.0 | 27371819 |
ETIM
ETIM 9.0 | EC001449 |
UNSPSC
UNSPSC 21.0 | 39122205 |
EU RoHS | |
符合《欧盟RoHS物质指令要求》 | 是 |
已知的豁免条款 | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
相关产品的中国RoHS声明表,请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品,不需要出具中国RoHS声明表。
|
EU REACH SVHC | |
《REACH候选物质注释》(CAS编号) | Lead (CAS编号: 7439-92-1) |
EF3.0 气候变化 | |
CO2e 千克 | 216.8千克二氧化碳当量 |
适配产品
优势
最高可达Cat. 4/PL e 根据ISO 13849-1,SIL 3 根据 EN IEC 62061,SIL 3 根据 IEC 61508
双通道控制
3个启用电流通路,1个信号电流路径
经济型产品,具有成本效益
