UL регистрация
ID допуска: E221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 4 A | 26 - 18 |
cUL Listed
ID допуска: E221474| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 4 A | 26 - 18 |

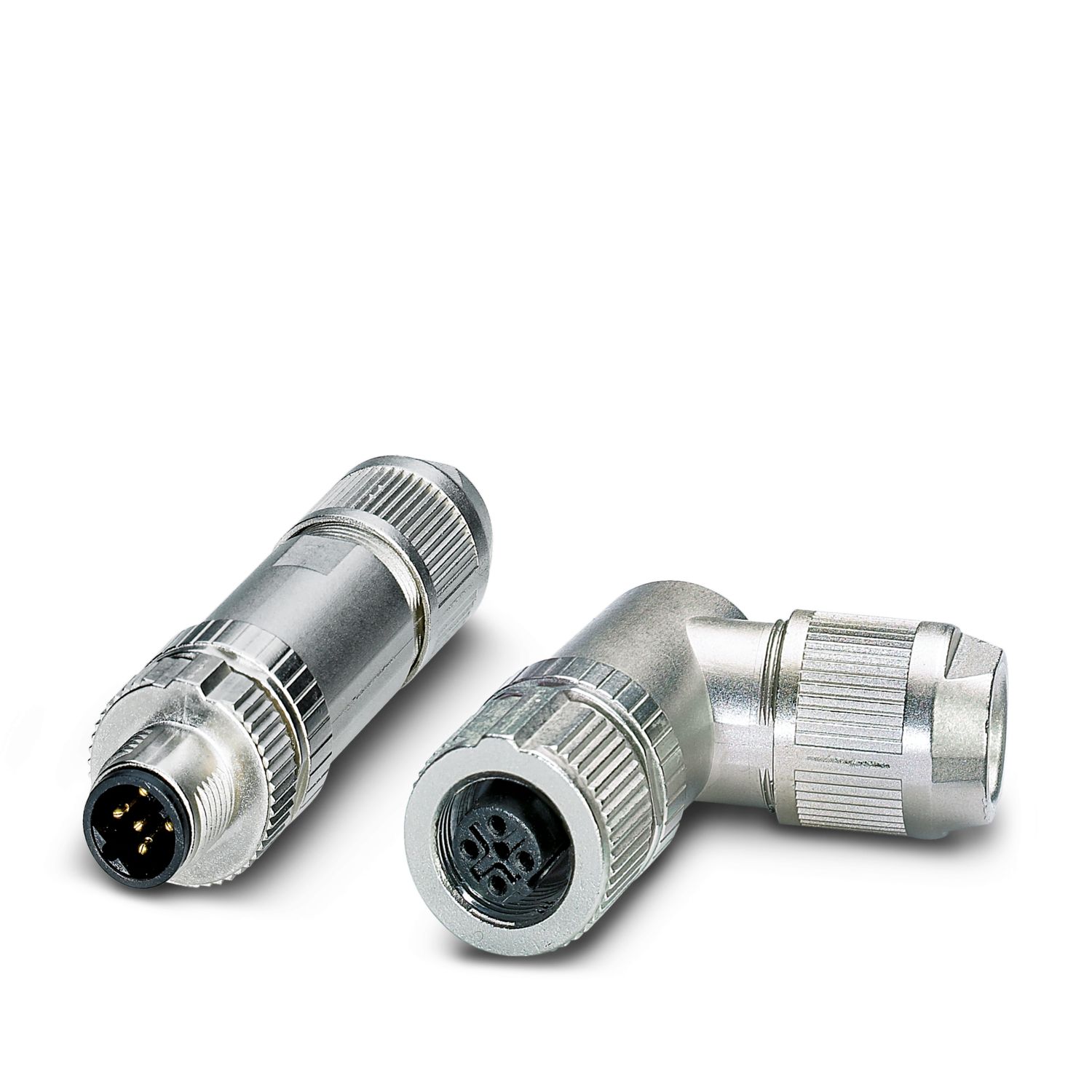

SACC-M12MSB-5PL SH IB
-
Штекерные соединители для передачи данных
1424674
Штекерные соединители для передачи данных, INTERBUS (500 кбит/с), 5-контактный, экранирован., Штекеры прямое M12, кодирование: B, Пружинный зажим Push-Lock, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 4 мм ... 8 мм
Подробная информация о продукте
| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указания по монтажу | Подключение гибких проводов может производиться как при помощи кабельных наконечников, так и без них |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Применение | Данные |
| Тип датчика | INTERBUS |
| Полюсов | 5 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | B |
| Кабельный отвод | прямое |
| Изоляционные характеристики | |
| Категория перенапряжения | II |
| Степень загрязнения | 3 |
| Чертеж |
|
| Длина | 60 мм |
| Наружный размер | |
| Наружный диаметр | 4 мм ... 8 мм |
| Корпуса | |
| Диаметр корпуса | 19 мм |
| Материал | TPE-U (Клеммное гнездо, вес: 1,1 г) |
| PA 6 (Рычаг управления) | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | Цинк. литья под давлением, с никелевым покрытием |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | PA 6.6 |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Стандарты / нормативные документы | PA 6.6 |
| PA 6 |
| Соединение провода | |
| Тип подключения | Пружинный зажим Push-Lock |
| Сечение проводников | 0,14 мм² ... 0,75 мм² (без кабельного наконечника) |
| 0,08 мм² ... 0,5 мм² (с кабельным наконечником) | |
| 0,14 мм² ... 0,75 мм² (жесткий) | |
| Сечение AWG | 26 ... 18 (без кабельного наконечника) |
| 28 ... 20 (с кабельным наконечником) | |
| Длина зачищенной части одной жилы | 7 мм |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 0,8 Нм (Штекерная насадка с соединительной гильзой) | |
| 3 Нм (Контргайка с соединительной втулкой) | |
| Разводка подсоединений | |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = YE |
| 2 = GN | |
| 3 = GY | |
| 4 = PK | |
| 5 = BN | |
| Расчетное импульсное напряжение | 1,5 кВ |
| Проходное сопротивление | ≤ 5 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 48 В AC |
| 60 В DC | |
| Номинальный ток IN | 4 A (2 А при использовании проводников 0,14 мм²) |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Механические ключи | B |
| Тип сигнала/категория | INTERBUS, 500 кбит/с |
| Длина снятия изоляции c одножильного кабеля | 7 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -40 °C ... 85 °C (вилка / розетка) |
| Испытание | |
| Стандарты/нормативные документы | PA 6.6: Противопожарная защита для рельсовых транспортных средств: требования R22, R23, R24, R25 и R26 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
| PA 6: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) | |
| M12 | |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | МЭК 61076-2-101 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | EN 50155:2001 |
Преимущества для вас
Зажим push-lock для быстрого подключения: подсоединение и отсоединение проводов без инструмента за счет открытия контактных рычагов
Интуитивно понятное подключение: простое распределение отдельных литцев при помощи цветовой и числовой маркировки контактных рычагов
Встроенная технология push-in: простая кабельная разводка за счет прямого подключения жестких и подготовленных проводов
Ударо-и виброустойчивое соединение: проверенная пружинная технология гарантирует прочное и безопасное контактирование
Надежное экранирование: надежное соединение экрана на 360° даже при экстремальных механических нагрузках
