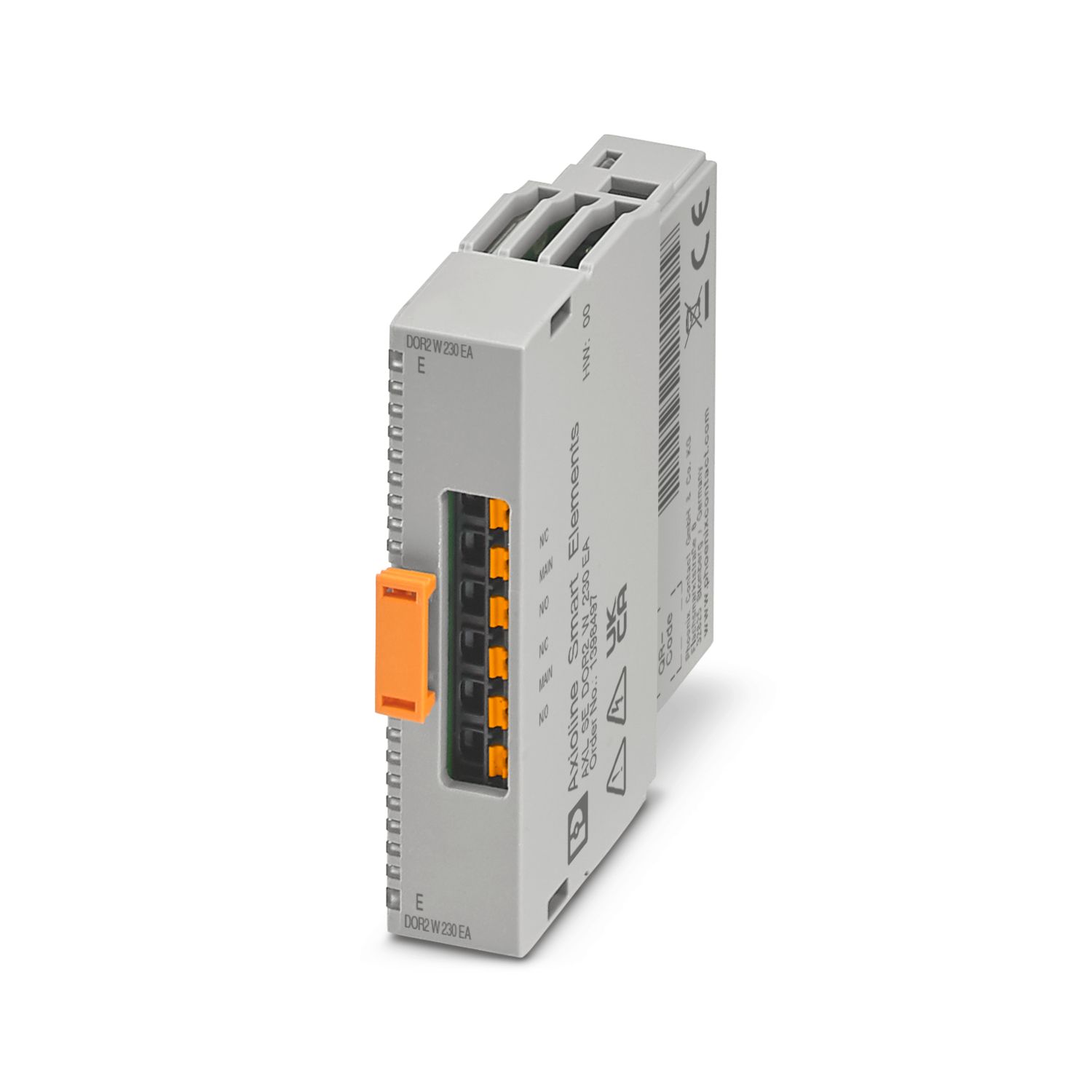

Axioline Smart Elements, Релейный модуль, Релейный выход: 2 (сухой), Переключающий контакт, 220 В DC, 230 В AC, согласно МЭК 61850-3, cтепень защиты: IP20
Интеллектуальные элементы Axioline Smart Element можно интегрировать в системы с интерфейсом Smart Element. Данный элемент Smart Element оснащен двумя релейными переключающими контактами, которые выведены без нулевого потенциала и независимо друг от друга. Внутри одной объединительной платы Axioline F можно использовать модули низкого и малого напряжения рядом друг с другом.
| Чертеж |
|
| Ширина | 14,9 мм |
| Высота | 62,2 мм |
| Глубина | 62 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Цвет | серый цвет A RAL 7042 |
| Интерфейс Smart Element | |
| Количество интерфейсов | 1 |
| Тип подключения | Краевые разъемы |
| Скорость передачи данных | См. систему, в которой используется элемент Smart Element. |
| Время пуска до готовности к работе | < 500 мс |
| Модуль | |
| Идентификационный код (шестнадцатеричн.) | нет |
| Канал данных процесса | 8 бит |
| Адресное пространство ввода | 0 байт |
| Адресное пространство вывода | 1 байт |
| Потребность в параметрических данных | 9 байт |
| Потребность в конфигурационных данных | 6 байт |
| Реле | |
| Количество выходов | 2 (сухой) |
| Тип подключения | Зажимы Push-in |
| Способ подключения | 2-проводная схема |
| Исполнение контакта | Переключающий контакт |
| Ток переключения | макс. 6 A (до 250 В AC, cos phi = 0,75 ... 0,8) |
| макс. 6 A (до 30 В DC, замыкающий контакт, общее применение) | |
| макс. 3 A (до 30 В DC, НЗ контакт, общее применение) | |
| макс. 580 мА (При 48 В DC) | |
| макс. 250 мА (При 110 В DC) | |
| макс. 125 мА (При 220 В DC) | |
| макс. 220 мА DC (125 В DC, L/R ≤ 50 мс) | |
| макс. 110 мА DC (250 В DC, L/R ≤ 50 мс) | |
| Коммутационная способность | макс. 1500 ВА (Применения перем. тока до 55 °C, учитывайте ограничение рабочих характеристик) |
| макс. 180 Вт (до 30 В DC, замыкающий контакт, общее применение) | |
| макс. 90 Вт (до 30 В DC, НЗ контакт, общее применение) | |
| макс. 28 Вт (выше 30 В пост. тока) | |
| Другие значения постоянного тока см. на кривой предельной нагрузки постоянного тока. | |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (24 B (AC15)) |
| 3 A (120 В (AC15)) | |
| 3 A (230 В (AC15)) | |
| 2 A (24 В (DC13), L/R = 100 мс) | |
| 0,2 A (110 B (DC13), L/R = 44 мс) | |
| 0,1 A (220 В (DC13), L/R = 44 мс) | |
| Коммутационная способность согласно UL/CSA 61010-2-201 | 5 A (Переменный ток, B300, до макс. 55 °C) |
| 1 A (Постоянный ток, R300, до макс. 60 °C) | |
| Частота переключений | макс. 6 (в минуту) |
| Долговечность механическая | 20x 106 коммутационных циклов |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Axioline Smart Elements |
| Конструкция | модульный |
| Монтажное положение | См. систему, в которой используется элемент Smart Element. |
| Прочие характеристики | согласно МЭК 61850-3 |
| Изоляционные характеристики | |
| Категория перенапряжения | III (IEC 61010-2-201/EN 61010-2-201) |
| Степень загрязнения | 2 (IEC 61010-2-201/EN 61010-2-201) |
| Потенциалы: Питание логической схемы Smart Element (USE) | |
| Электропитание | посредством краевых разъемов |
| Потенциалы: Питание периферийных устройств (UP) | |
| Электропитание | 24 В DC (посредством краевых разъемов) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | тип. 36 мА (8 мА на реле, все контакты без потенциала) |
| Защитная схема | Защита от перенапр.; См. систему, в которой используется элемент Smart Element. |
| Защита от переполюсовки; параллельный диод | |
| Гальваническая развязка/изоляция диапазонов напряжения | |
| Испытательное напряжение: Питание логической схемы / 24 В питание (периферийных устройств) | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание логической схемы / функциональное заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание логической схемы / релейного контакта | 4 кВ |
| Испытательное напряжение: Питание 24 В (периферийные устройства) / релейный контакт | 4 кВ |
| Испытательное напряжение: Релейный контакт / функциональное заземление | 4 кВ |
| Технология подключения | |
| Наименование, подключение | Периферийные устройства |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| При выборе кабелей учитывайте их допустимую рабочую температуру согласно МЭК или UL. | |
| Соединение провода | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 0,75 мм² |
| Длина снятия изоляции | 8 мм |
| Периферийные устройства | |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| При выборе кабелей учитывайте их допустимую рабочую температуру согласно МЭК или UL. | |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение провода AWG | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 1,5 мм² |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Степень защиты | IP20 |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | II (IEC 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Штекерный монтаж (Гнездо элемента Smart ) |
| Монтажное положение | См. систему, в которой используется элемент Smart Element. |
