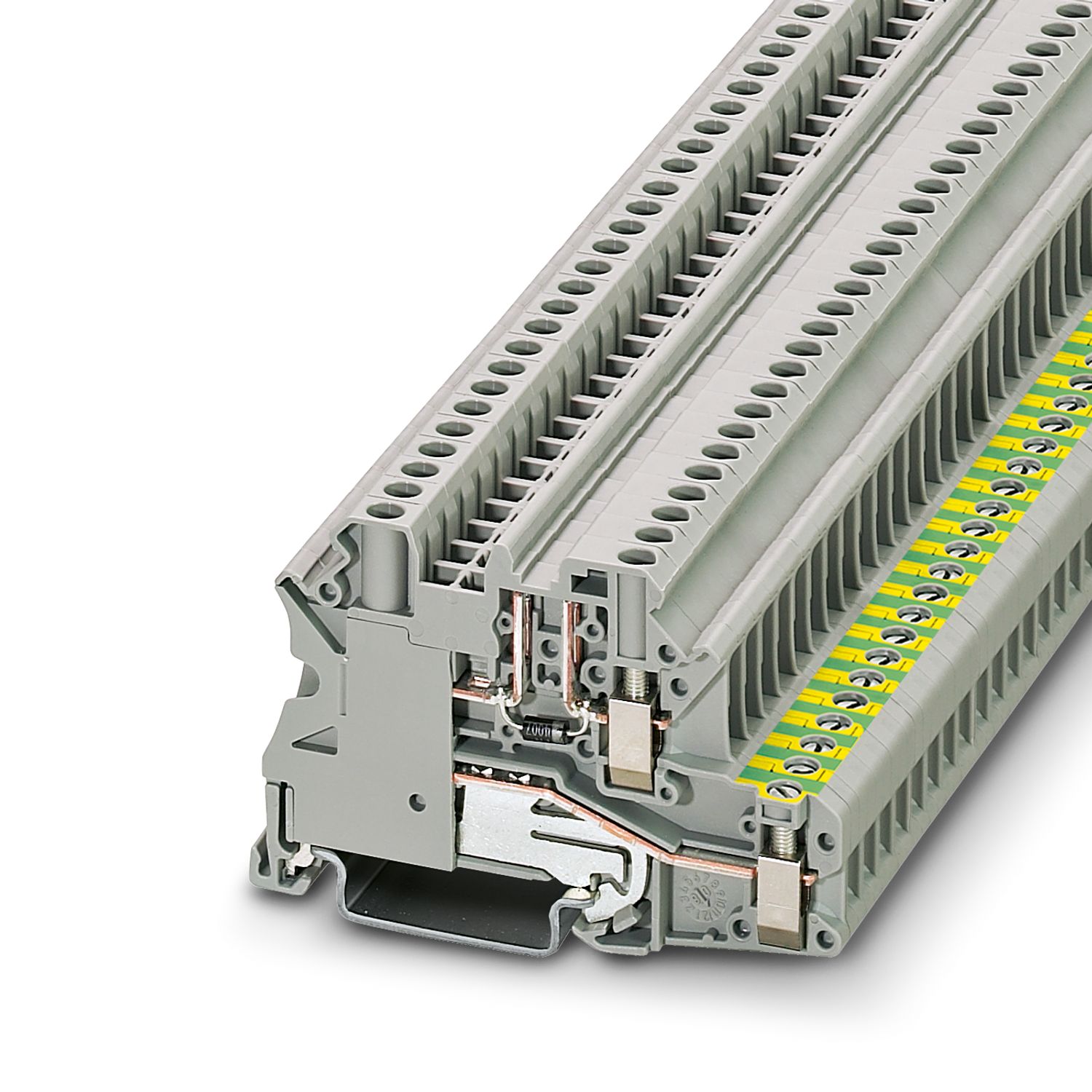

UT 4-PE/L-DIO/L-R P/P
-
Клеммный блок
3046834
Клеммный блок, с винтами для крепления контрольного штекера, номинальное напряжение: 500 В, номинальный ток: 0,5 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Подробная информация о продукте
| Тип изделия | Заземляющая клемма |
| Количество точек подключения | 2 |
| Количество рядов | 1 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Расчетное импульсное напряжение | 8 кВ |
| Макс. мощность потерь при номинальных условиях | 1,02 Вт |
| Количество точек подключения на ярус | 2 |
| Номинальное сечение | 4 мм² |
| Номинальное сечение AWG | 10 |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Указание | Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току. |
| Момент затяжки | 0,6 ... 0,8 Нм |
| Длина снятия изоляции | 9 мм |
| Калиберная пробка | A4 |
| Сечение жесткого провода | 0,14 мм² ... 6 мм² |
| Сечение проводника AWG | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого провода | 0,14 мм² ... 6 мм² |
| Сечение гибкого проводника [AWG] | 26 ... 10 (пересчитано согласно МЭК) |
| Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки) | 0,14 мм² ... 4 мм² |
| Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой) | 0,14 мм² ... 4 мм² |
| Номинальный ток | 0,5 A |
| Максимальный ток нагрузки | 0,5 A |
| Номинальное напряжение | 500 В |
| Номинальное сечение | 4 мм² |
| Ширина | 6,2 мм |
| Цвет | серый (RAL 7042) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Изоляционный материал | PA |
| Статическое использование изоляционного материала на холоде | -60 °C |
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Относительный температурный индекс изоляционного материала (Elec., UL 746 B) | 130 °C |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Калориметрическая теплоотдача NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | имеется |
| Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662) | имеется |
| Токсичность дымовых газов NFPA 130 (SMP 800C) | имеется |
| Механические данные | |
| Открытая боковая стенка | Да |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C) |
| Температура окружающей среды (при монтаже) | -5 °C ... 70 °C |
| Температура окружающей среды (при эксплуатации) | -5 °C ... 70 °C |
| Допустимая влажность воздуха (хранение / транспортировка) | 30 % ... 70 % |
| Тип монтажа | NS 35/7,5 |
| NS 35/15 |
| Номер артикула | 3046834 |
| Упаковочная единица | 50 Количество |
| Минимальное количество, предусмотренное условиями заказа | 1 Количество |
| Ключ изделия | BE1124 |
| GTIN | 4046356416252 |
| Вес/шт. (с упаковкой) | 21,3 g |
| Вес/шт. (без упаковки) | 21,3 g |
| Номер таможенного тарифа | 85369010 |
| Страна происхождения | PL |
ETIM
| ETIM 8.0 | EC000903 |
UNSPSC
| UNSPSC 21.0 | 39121400 |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
|
| EU REACH SVHC | |
| Указание на вещество-кандидата согласно REACH (№ CAS) | Нет веществ с массовой долей более 0,1% |
Совместимые изделия
Указание: использование некоторых из приведенных ниже принадлежностей может ограничить возможности данного продукта.
-
-
FBS 3-6 - Перемычка 3030242
-
FBS 4-6 - Перемычка 3030255
-
FBS 5-6 - Перемычка 3030349
-
FBS 6-6 - Перемычка 1008238
-
FBS 10-6 - Перемычка 3030271
-
FBS 20-6 - Перемычка 3030365
-
FBS 50-6 - Перемычка 3032224
-
FBSR 2-6 - Перемычка 3033715
-
FBSR 3-6 - Перемычка 3001594
-
FBSR 4-6 - Перемычка 3001595
-
FBSR 5-6 - Перемычка 3001596
-
FBSR 10-6 - Перемычка 3033716
-
FBSRH 2-6 - Короткозамыкающая вилка 3033812
-
FBS 2-6 BU - Перемычка 3036932
-
FBS 3-6 BU - Перемычка 3036945
-
FBS 4-6 BU - Перемычка 3036958
-
FBS 5-6 BU - Перемычка 3036961
-
FBS 10-6 BU - Перемычка 3032198
-
FBS 20-6 BU - Перемычка 3032208
-
FBS 50-6 BU - Перемычка 3032211
-
D-UT 2,5/4-TWIN - Концевая крышка 3047141
-
PAI-4 - Адаптер тестера 3030925
-
PS-6 - Контрольный штекер 3030996
-
ZB 6:UNBEDRUCKT - Полоса Zack 1051003
-
ZB 6,LGS:FORTL.ZAHLEN - Полоса Zack 1051016
-
ZB 6,LGS:GLEICHE ZAHLEN - Полоса Zack 1051032
-
ZB 6,QR:FORTL.ZAHLEN - Полоса Zack 1051029
-
MPS-MT - Контрольный штекер 0201744
-
MPS-IH WH - Изоляционная втулка 0201663
-
MPS-IH RD - Изоляционная втулка 0201676
-
MPS-IH GN - Изоляционная втулка 0201702
-
MPS-IH BK - Изоляционная втулка 0201731
-
D-UT 2,5/4-TWIN BU - Концевая крышка 3047142
-
SZS 0,6X3,5 - Отвертка 1205053
-
SZG 0,6X3,5 VDE - Отвертка 1205121
-
B-STIFT - Маркер 1051993
-
X-PEN 0,35 - Маркер 0811228
-
SF-SL 0,6X3,5-100 S-VDE - Отвертка 1212587
