Система передачи данных по оптоволокну PSI-MOS-DNET... дает возможность пользователям DeviceNet™ и CANopen® осуществлять простые и помехозащищенные соединения посредством оптоволокна. Короткие замыкания также возникают только на соответствующем сегменте шинного кабеля. Это означает: повышение общей готовности и повышенная гибкость в расположении топологии шин. Применение оптоволоконной технологии обеспечивает возможность использования более длинных межсистемных линий, а также структур "звезда" и "дерево". Благодаря расширенному объему функций модульные устройства серии PSI-MOS-DNET/FO... позволяют увеличивать размеры сети независимо от скорости передачи данных.
PSI-MOS-DNET/FO 850 T
-
Преобразователь оптоволоконного интерфейса
2313986
Конвертер для подключения оптоволоконного кабеля с визуальной диагностикой, для DeviceNet™, CAN, CANopen® до 1000 кбит/с, Т-разветвитель, интерфейсы: 1 x CAN, 1 x аварийный сигнал, 2 x LWL (BFOC), 850 нм, для кабеля на основе стекловолокна и PCF (многомодовый)
Подробная информация о продукте
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Ограничение износа | |
| Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
| Тип изделия | Медиаконвертеры |
| Серия изделий | PSI-MOS |
| MTTF | 543 лет (Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %) |
| 247 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %) | |
| 102 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %) | |
| MTBF | 400 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 64 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| Гальваническая развязка | VCC // CAN |
| Макс. мощность потерь при номинальных условиях | 3,6 Вт |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВэфф (50 Гц, 1 мин) |
| Питание | |
| Диапазон напряжения питания | 11 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, типовой | 180 мА (24 В DC) |
| Потребляемый ток, макс. | ≤ 2 A (Для работы в комбинированной станции, через шинный соединитель для установки на монтажную рейку) |
| Функция | |
| Отображение состояний и диагностики | Светодиоды: VCC (напряжение питания), NET (состояние Mod/Net), сигнал FO (качество сигнала в оптоволоконной линии), ERR (разрыв оптоволокна) |
| Коммутация | |
| Наименование, выход | Релейный выход |
| Количество выходов | 1 |
| Исполнение контакта | Замыкатель |
| Минимальное напряжение переключения | 11 В DC |
| Максимальное напряжение переключения | 30 В DC |
| Питание | |
| Момент затяжки | 0,56 Нм ... 0,79 Нм |
| Битовое искажение, вход | ± 35 % (Допускается) |
| Битовое искажение, выход | < 6,25 % |
| Сигнал | CAN |
| CANopen® | |
| DeviceNet™ | |
| Данные: оптические LWL | |
| Количество каналов | 2 |
| Излучаемая мощность, минимальная | -17,6 дБм (50/125 мкм) |
| -14,6 дБм (62,5/125 мкм) | |
| -4 дБм (200/230 мкм) | |
| Протокол передачи | прозрачный протокол для интерфейса CAN |
| Тип подключения | B-FOC (ST®) |
| Длина волны | 850 нм |
| Чувствительность приемника, минимальная | -29 дБм (50/125 мкм) |
| -29 дБм (62,5/125 мкм) | |
| -28,1 дБм (200/230 мкм) | |
| Среда передачи | Волокно PCF |
| Многомодовый стекловолоконный кабель | |
| Данные: Интерфейс CAN, согласно ISO/IS 11898 для DeviceNet™, CAN, CANopen® | |
| Скорость передачи данных | ≤ 1 Мбит/с (конфигурирование с помощью DIP-переключателя) |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Количество каналов | 2 (CAN_High / CAN_Low) |
| Дальность передачи | ≤ 5000 м (зависит от скорости передачи данных и используемого протокола) |
| Количество оконечных устройств шины | ≤ 64 (на сегмент потенциала) |
| ≤ 63 (DeviceNet™, с возможностью логической адресации) | |
| ≤ 128 (CANopen®, с возможностью логической адресации) | |
| Нагрузочный резистор | 124 Ом (подключение, интеграция) |
| Однопроводное соединение/точка подключения жесткая | 0,2 мм² ... 2,5 мм² |
| Однопроводное соединение/точка подключения гибкая | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника AWG, макс. | 14 |
| Мин. сечение гибкого проводника AWG | 24 |
| Однопроводное соединение/место зажима жесткий AWG макс. | 14 |
| Однопроводное соединение/место зажима жесткий AWG мин. | 24 |
| Длина снятия изоляции | 7 мм |
| Среда передачи | витая пара, экранированная |
| Параметры передачи | CSMA/CA |
| Формат файла / кодирование | Подстановка битов, NRZ |

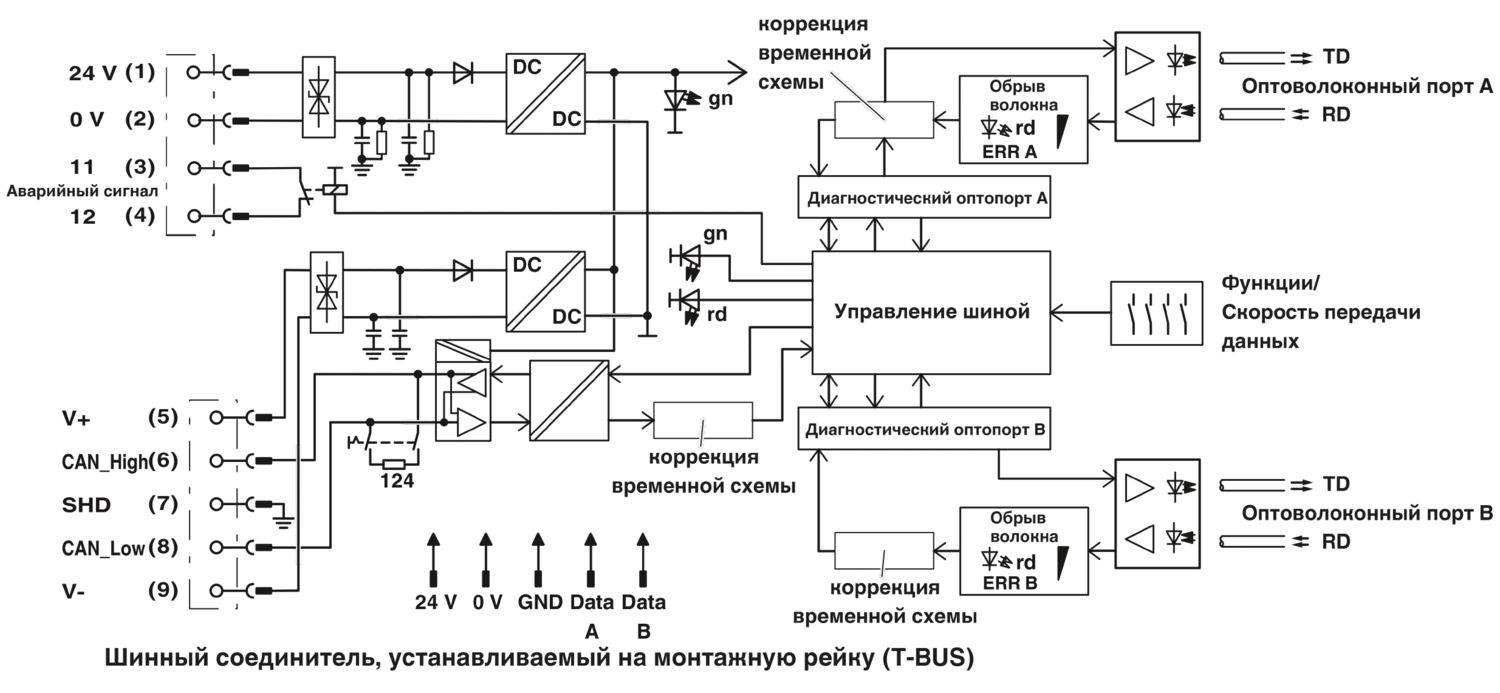

| Чертеж |
|
| Ширина | 35 мм |
| Высота | 102 мм |
| Глубина | 119 мм |
| Цвет (Корпус) | зеленый (RAL 6021) |
| Материал (Корпус) | PA 6.6-FR |
| Оптоволоконный кабель | |
| Тип оптоволокна | 200/230 мкм |
| 50/125 мкм | |
| 62,5/125 мкм | |
| Волокно PCF | |
| Стекловолокно | |
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | : 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | : 15г, продолжительность 11 мс, ударный импульс полусинусоида |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| ATEX | |
| Маркировка | II 3 G Ex nA IIC T4 Gc X |
| Указание | Соблюдать особые указания по монтажу в документации! |
| UL, США / Канада | |
| Маркировка | 508 Listed |
| Испытание вредными газами | |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Судостроение | |
| Маркировка | DNV GL |
| Данные судостроения | |
| Temperature | B |
| Humidity | A |
| Вибрации | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Помехоустойчивость | EN 61000-6-2 |
| Излучение помех | |
| Стандарты/нормативные документы | EN 55011 |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества | |
| Разряд между контактами | ± 6 кВ |
| Воздушный разряд | ± 8 кВ |
| Примечания | Критерий B |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Напряжённость поля | 10 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) | |
| Вход | ± 2 кВ |
| Сигнал | ± 2 кВ |
| Примечания | Критерий B |
| Ударная токовая нагрузка (всплеск) | |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Ударная токовая нагрузка (всплеск) | |
| Вход | ± 0,5 кВ |
| Сигнал | ± 1 кВ |
| Примечания | Критерий B |
| Влияние помех по цепи питания | |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания | |
| Примечания | Критерий A |
| Напряжение | 10 В |
| Излучение помех | |
| Стандарты / нормативные документы | EN 55011 |
| Примечания | Класс A, использование в промышленности |
| Критерии | |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | VDMA 24364:2018-05 |
| Тип монтажа | Установка на монтажную рейку |
UL регистрация
ID допуска: E238705cUL Listed
ID допуска: E238705
Преимущества для вас
Скорость передачи данных до 1 Мбит/с
Разветвление цепей питания и сигналов данных с помощью шинных соединителей, устанавливаемых на монтажную рейку
Возможность модульного комбинирования с оптическими преобразователями PSI-MOS посредством соединителя, устанавливаемого на несущую рейку
Автоматическое распознавание скорости передачи данных или ее фиксированная установка с помощью DIP-переключателей
Встроенная система диагностики для постоянного контроля оптических каналов
Высококачественная гальваническая развязка между всеми интерфейсами (DeviceNet // оптические порты // питание // соединитель, устанавливаемый на несущую рейку)
Все разъемы подключаются с помощью винтовой клеммы COMBICON
Возможность подачи резервного питания с помощью опционального источника питания
Переключающий контакт без нулевого потенциала для передачи опережающих сигналов тревоги в случае неисправностей на участках оптоволоконного кабеля
