HC-B 24-TMB-100/O1STM32S-STA
-
Caixa
1604560

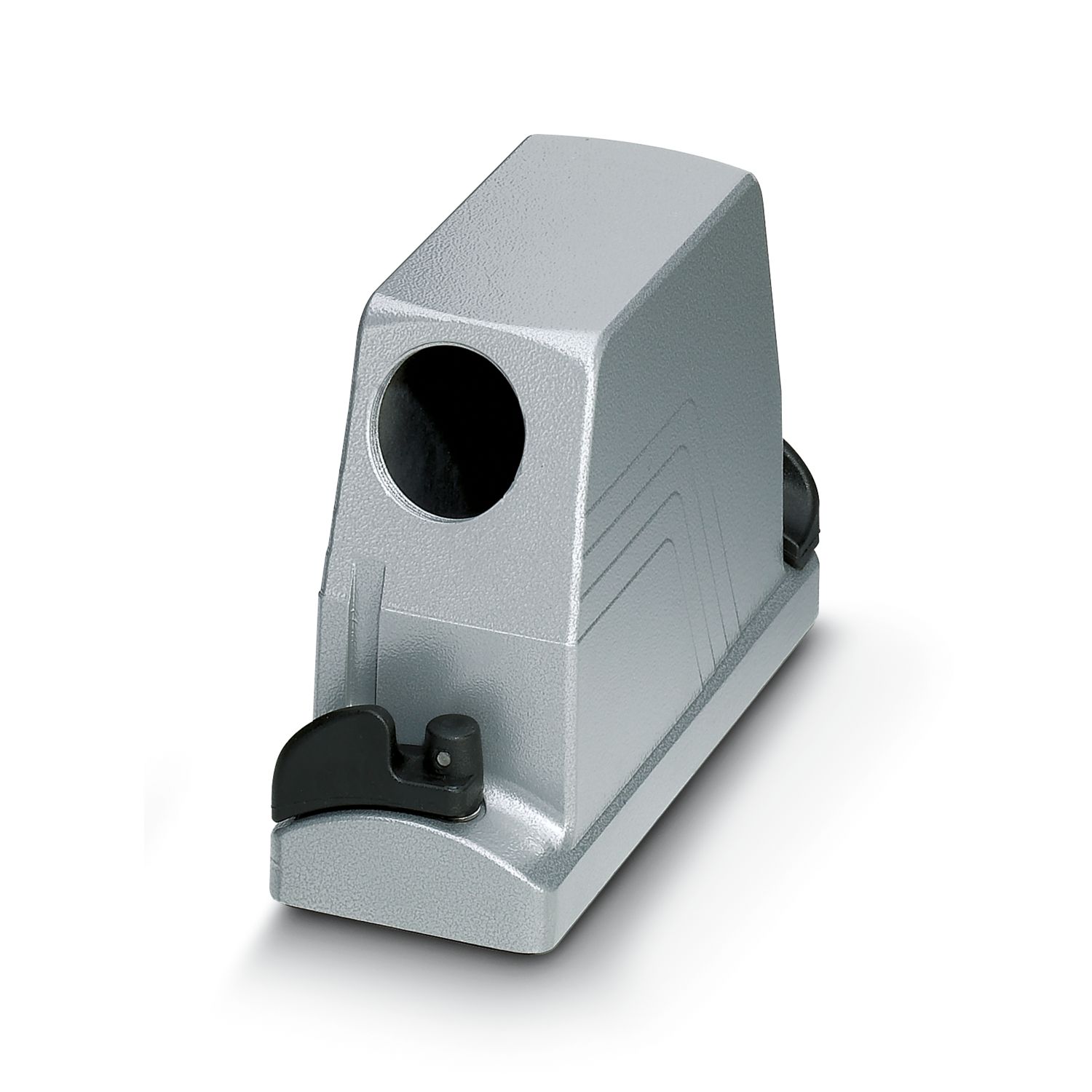

HEAVYCON ADVANCE com revestimento com pó padrão, carcaça B24, com travamento à baioneta, altura 100 mm, com rosca 1x M32, saída de cabo lateral
Detalhes do produto
| Geral | para contatos HC-B24, BB46, D64, DD108, HV10/16, M |
| Tipo de produto | Caixa com travamento baioneta |
| Tipo de caixa | Carcaça |
| Aplicação | Padrão |
| Formato | B24 |
| Quantidade de saídas de cabos | 1 |
| Tipo de conexão | 1x M32 |
| Blindado | não |
| Saída de cabo | lateral |
| Conexão Pg | sem |
| Desenho de medidas |
|
| Largura | 57 mm |
| Altura | 100 mm |
| Comprimento | 152 mm |
| Medidas de montagem | |
| Largura recorte de montagem | 35 mm |
| Comprimento recorte de montagem | 112 mm |
| Material vedação | NBR |
| Material caixa | Alumínio fundido sob pressão |
| Material superfície da caixa | revestido com pó, cinza |
| Material arco de travamento | Aço inox, peça do cabo: PA-GF |
| Condições ambientais | |
| Grau de proteção | IP65 |
| IP67 | |
| Temperatura ambiente (funcionamento) | -40 °C ... 125 °C |
| Dados mecânicos | |
| Tipo de conexão | 1x M32 |
| Tipo de travamento | Parafuso |
| Instrução de montagem | Para assegurar a função de contato de condutor de proteção mesmo com conexões diagonais, ambos os flanges de montagem necessitam de contato elétrico suficiente com parede de montagem de metal. |
