VC-SD1
-
保护盖
1853670
保护盖， 产品范围: VARIOCON， 类型: VC1， 颜色: 灰色
产品详情
| 安全注意事项 | |
| 安全注意事项 | 警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。 |
| • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。 | |
| • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。 | |
| • 产品适用于工厂、控制器和电气设备工程中的应用。 | |
| • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。 | |
| • 不允许擅自修改或以不正确的方式打开组装好的产品。 | |
| • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。 | |
| • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。 | |
| • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地 | |
| • 确保已正确连接保护接地或功能性接地。 | |
| • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况 | |
| • 遵守相应的技术数据。您可以从以下来源获得相关信息： o 产品上 o 包装标签上 o 随附提供的文档中 o 网页phoenixcontact.com/products中的产品下 |
|
| • 仅使用菲尼克斯电气建议的工具 | |
| • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。 | |
| • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件 | |
| • 仅在完全插入连接器后才能操作此连接器。 | |
| • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。 | |
| • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。 | |
| • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。 | |
| 产品类型 | 保护盖 |
| 产品系列 | VARIOCON |
| 类型 | VC1 |
| 型号 | 用于面板安装框架 |
| 密封 | 无 |

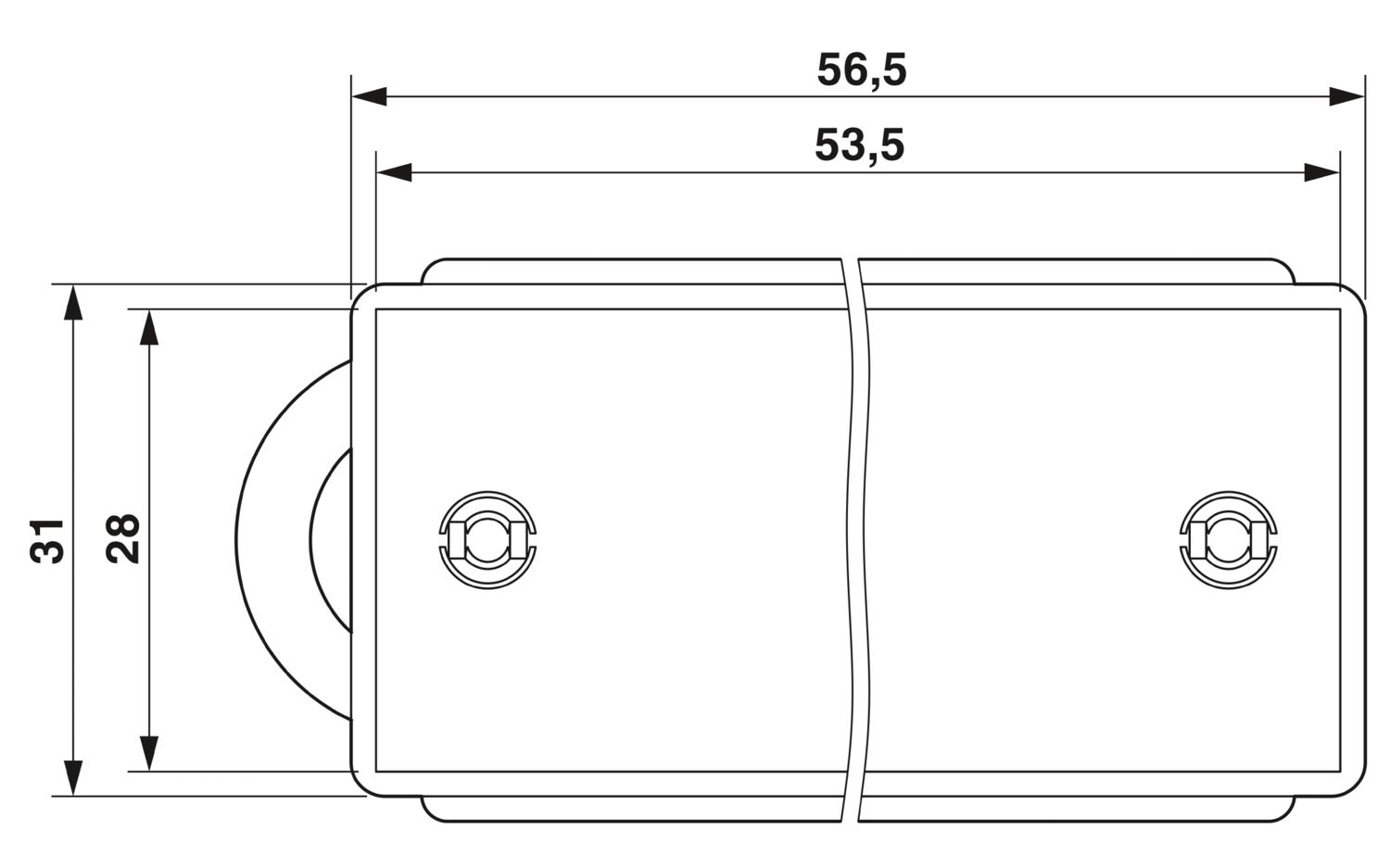

| 尺寸图 |
|
| 宽度 | 31 mm |
| 高度 | 10.6 mm |
| 长度 | 56.6 mm |
| 颜色 | 灰色 |
| 外壳颜色 | 灰色 |
| 标识材料 外壳 | PA 6 |
| 阻燃等级，符合UL 94 | V0 |
| 保护盖板材料 | PA |
| 机械参数 | |
| 锁紧类型 | 螺钉 |
| 环境条件 | |
| 保护等级 | IP40 |
| IP40 | |
| 环境温度（运行） | -40 °C ... 80 °C |
| 安装类型 | 锁紧装置 |
优势
组装简便
未接插时可以保护插芯
