TRIO-PS-IP67/3AC/24DC/20
-
电源
1039829

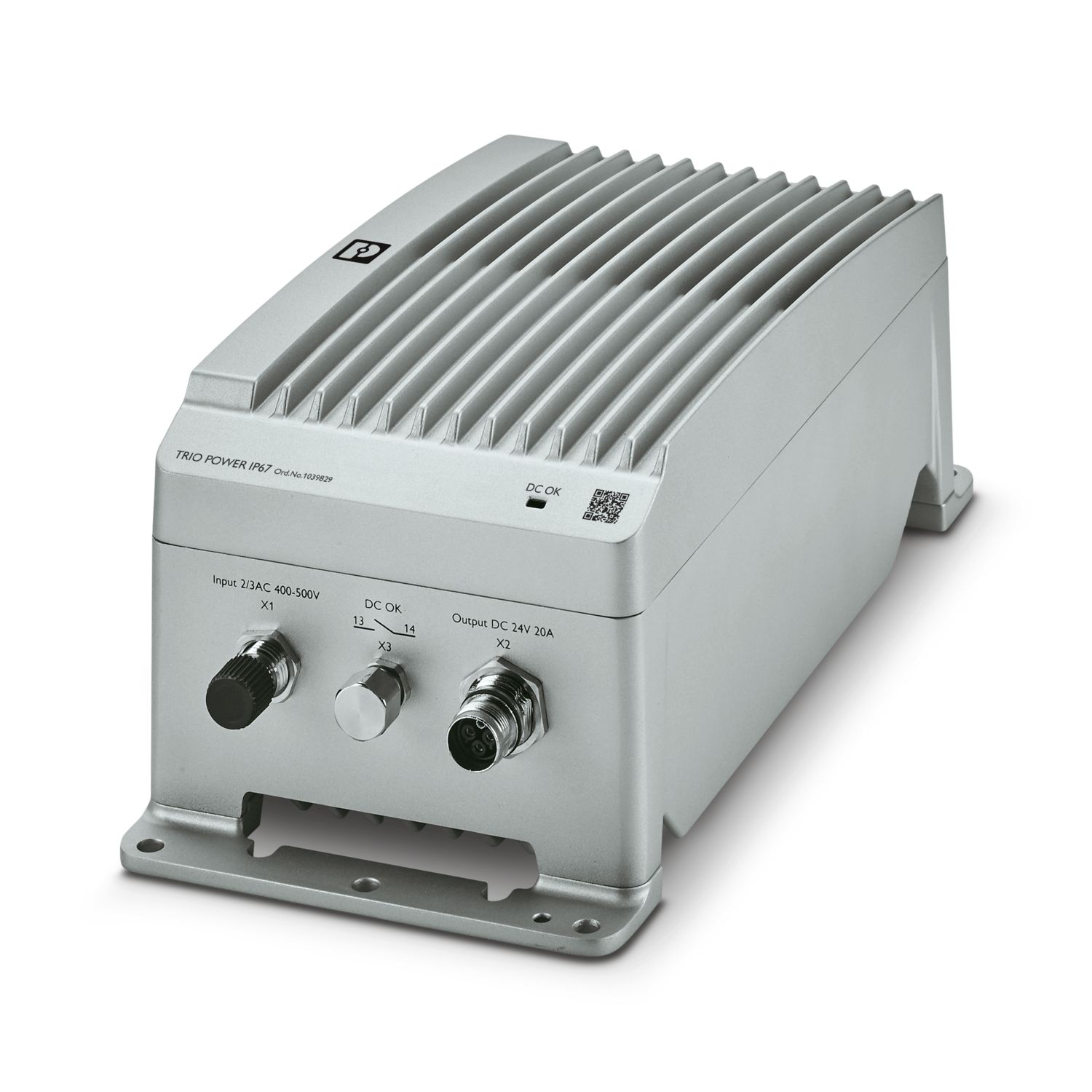

TRIO POWER初级开关模式电源，安装在IP67压铸外壳中，输入：3相，输出：24 V DC / 20 A
产品详情
| 交流电运行 | |
| 网络类型 | 星形网络 |
| 额定输入电压范围 | 3x 400 V AC ... 500 V AC |
| 2x 400 V AC ... 500 V AC | |
| 输入电压范围 | 3x 400 V AC ... 500 V AC -20 % ... +15 % |
| 2x 400 V AC ... 500 V AC -10 % ... +15 % | |
| AC输入电压范围 | 3x 320 V AC ... 575 V AC |
| 国家电网典型电压 | 3x 400 V AC |
| 3x 480 V AC | |
| 电源电压的电压类型 | AC |
| 冲击电流 | 典型值 22 A (25 °C时) |
| 冲击电流积分 (I2t) | 0.5 A2s |
| 电涌电流限值 | ≤ 22 A (25 °C时) |
| AC频率范围 | 50 Hz ... 60 Hz |
| 电网缓冲时间 | 典型值 10 ms (400 V AC) |
| 典型值 20 ms (500 V AC) | |
| 电耗量 | 3x 1.2 A (400 V AC) |
| 3x 1 A (500 V AC) | |
| 2x 2.3 A (400 V AC) | |
| 2x 1.9 A (500 V AC) | |
| 额定功耗 | 39 W |
| 保护电路 | 瞬态电涌保护; 压敏电阻 |
| 典型响应时间 | < 1 s |
| 输入熔断器 | 3.15 A (内置（设备保护）慢熔断) |
| 推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C、D、K) |
| PE放电电流 | < 3.5 mA |
| < (550 V AC, 60 Hz) | |
| 电源电压的电压类型 | AC |
| 电网缓冲时间 | > 15 ms (230 V AC) |
| 电耗量 | 4.9 A (110 V DC) |
| 2.1 A (250 V DC) | |
| 效率 | 93 % (400 V AC) |
| 93 % (500 V AC) | |
| 额定输出电压 | 24 V DC ±1 % |
| 额定输出电流（IN） | 20 A |
| Dynamic Boost (IDyn.Boost) | 30 A (5 s) |
| 衰减 | > 60 °C ... 70 °C (2.5 %/K) |
| 输出端处的过电压保护 (OVP) | ≤ 30 V DC |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
| < 3 % (动态负载变化10 % ... 90 %，10 Hz) | |
| < 0.1 % (输入电压的变化范围为±10 %) | |
| 残波 | ≤ 20 mVSS |
| 防短路保护 | 是 |
| 输出功率 | 480 W |
| 720 W | |
| 最大空载功耗 | < 2 W (400 V AC) |
| < 2.5 W (480 V AC) | |
| 最大额定负载功率损耗 | < 44 W (400 V AC) |
| < 44 W (480 V AC) | |
| 上升时间 | ≤ 120 ms (UOUT (10 % ... 90 %)) |
| 信号: DC OK | |
| 最大切换电压 | 30 V AC/DC |
| 连续负载电流 | 100 mA |
| 信号 继电器13/14 | |
| 缺省(值) | 闭合 |
| 数字量 | 30 V AC 30 V DC 100 mA |
| 输入 | |
| 连接方式 | M12圆形连接器 |
| 的编码 | S |
| 锁紧方式 | M12螺钉锁定 |
| 位数 | 4 |
| 输出 | |
| 连接方式 | M17圆形连接器 |
| 的编码 | N |
| 锁紧方式 | M17标准和SPEEDCON锁定 |
| 位数 | 4 |
| 信号 | |
| 连接方式 | 圆形连接器 |
| 的编码 | A |
| 锁紧方式 | SPEEDCON M12 |
| 位数 | 5 |
| 信号类型 | LED |
| 遥信报警触点 | |
| 信号输出: LED状态显示 | |
| 信号分配 | DC OK |
| 状态显示 | LED |
| 颜色 | 绿色 |
| DC OK | UOUT > 0.9 x UN (UN = 24 V DC) |
| 相数 | 3 |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) |
| 1.5 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 1500000 h (25 °C) |
| > 620000 h (40 °C) | |
| > 230000 h (60 °C) | |
| 绝缘特性 | |
| 保护等级 | I |
| 污染等级 | 2 (IEC 61010-1) |
| 产品尺寸 | |
| 宽度 | 151 mm |
| 高度 | 304 mm |
| 深度 | 120 mm |
| 钻孔 | |
| 直径 | 5.6 mm |
| 安装尺寸 | |
| 左侧/右侧安装距离 | 20 mm / 20 mm |
| 顶部/底部安装距离 | 50 mm / 100 mm |
| 安装类型 | 壁挂式安装 |
| 组装说明 | 可并排安装：水平间距20 mm，上部垂直间距50 mm，下部垂直间距100 mm。 |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 外壳类型 | 铝 (AlMg3) |
| 环境条件 | |
| 保护等级 | IP67 |
| 环境温度（运行） | -25 °C ... 85 °C (Derating > 60 °C (3 AC): 2,5 %/K / > 50 °C (2 AC): 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 环境温度（调试类型测试） | -40 °C |
| 最大高度 | ≤ 4000 m (> 2000 m，衰减: 10 %/1000 m) |
| 气候等级 | 3K3（符合EN 60721标准） |
| 允许的最大相对湿度（运行） | ≤ 95 % (25 °C 时，无冷凝) |
| 冲击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 所有方向（符合EN 60068-2-6） 10 Hz ... 19.9 Hz，±2.5 mm振幅， 19.9 Hz ... 150 Hz，4g加速度 |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 | EN 60204-1 (PELV) |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 过电压类别 | |
| EN 61010-1 | III (≤ 2000 m) |
| II (≤ 4000 m) | |
| 一致性/认证 | |
| SIL符合IEC 61508标准 | 0 |
| 性能等级符合ISO 13849 | 不带 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 辐射干扰 | 噪音干扰符合EN 61000-6-3（住宅和商业）以及EN 61000-6-4（工业）标准的要求 |
| 抗干扰 | 抗干扰性符合EN 61000-6-1（住宅）、EN 61000-6-2（工业） |
| 传导性噪声排放 | |
| 标准/规范 | EN 55016 |
| EN 61000-6-3（B类） | |
| 噪音排放 | |
| 标准/规范 | EN 55011 (EN 55022) |
| 噪音排放 | |
| 标准/规程 | EN 55016 |
| EN 61000-6-3（B类） | |
| 谐波电流 | |
| 频率范围 | 级 A |
| 闪光器 | |
| 标准/规程 | EN 61000-3-3 |
| 频率范围 | 0 kHz ... 2 kHz |
| 静电放电 | |
| 标准/规程 | EN 61000-4-2 |
| 静电放电 | |
| 触点放电 | 6 kV (强度测试4) |
| 空气放电 | 8 kV (强度测试4) |
| 备注 | 标准 A |
| 高频电磁场 | |
| 标准/规程 | EN 61000-4-3 |
| 高频电磁场 | |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 频率范围 | 1 GHz ... 2 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 频率范围 | 2 GHz ... 3 GHz |
| 测试场强 | 10 V/m (强度测试 3) |
| 备注 | 标准 A |
| 快速瞬态（脉冲） | |
| 标准/规程 | EN 61000-4-4 |
| 快速瞬态（脉冲） | |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 信号 | 1 kV (强度测试2 - 非对称) |
| 备注 | 标准 A |
| 电涌电压负载（电涌） | |
| 标准/规程 | EN 61000-4-5 |
| 电涌电压负载（电涌） | |
| 输入 | 2 kV (强度测试3 - 对称) |
| 4 kV (强度测试4 - 非对称) | |
| 输出 | 1 kV (强度测试2 - 对称) |
| 2 kV (强度测试1 - 非对称) | |
| 信号 | 1 kV (强度测试1 - 非对称) |
| 备注 | 标准 B |
| 传导干扰 | |
| 标准/规程 | EN 61000-4-6 |
| 传导干扰 | |
| 输入／输出 | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 压降 | |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 400 V AC |
| 频率 | 50 Hz |
| 压降 | 70 % |
| 时间段数量 | 25 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 A |
| 压降 | 40 % |
| 时间段数量 | 10 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 A |
| 压降 | 0 % |
| 时间段数量 | 1 周期 |
| 附加信息 | 强度测试2 |
| 备注 | 标准 A |
| 辐射干扰 | |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域： 工业和民用 |
| 标准 | |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。 |
| 订货号 | 1039829 |
| 包装单位 | 1 pc |
| 最小订货量 | 1 pc |
| 销售关键代码 | CMPF33 |
| 产品关键代码 | CMPF33 |
| 目录页面 | 页码265 (C-4-2019) |
| GTIN | 4055626595795 |
| 单件重量（含包装） | 4,585 g |
| 单件重量（不含包装） | 3,607 g |
| 原产地 | CN |
ECLASS
| ECLASS-13.0 | 27040701 |
ETIM
| ETIM 9.0 | EC002540 |
UNSPSC
| UNSPSC 21.0 | 39121000 |
| EU RoHS | |
| 符合《欧盟RoHS物质指令要求》 | 是 |
| 已知的豁免条款 | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
|
| EU REACH SVHC | |
| 《REACH候选物质注释》（CAS编号） | Diboron trioxide （CAS编号: 1303-86-2） |
| Lead monoxide (lead oxide) （CAS编号: 1317-36-8） | |
| Lead （CAS编号: 7439-92-1） | |
| SCIP | 4b7a785c-62ed-4b11-887c-788e585952d7 |
| EF3.0 气候变化 | |
| CO2e 千克 | 56.33千克二氧化碳当量 |
适配产品
优势
直接安装在现场的负载处，可缩短电缆长度并节省控制柜中的空间
坚固的设计（压铸铝外壳）可抵抗极端环境条件（温度、灰尘和水），确保高系统可用性
动态功率裕度，可靠启动大型负载
低功耗，可实现 > 93％的高效率
