cULus认证
认证ID: E60425| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 600 V | 31 A | |||
| 使用组 C | ||||
| 600 V | 31 A | |||
| 使用组 F | ||||
| 400 V | 31 A | |||

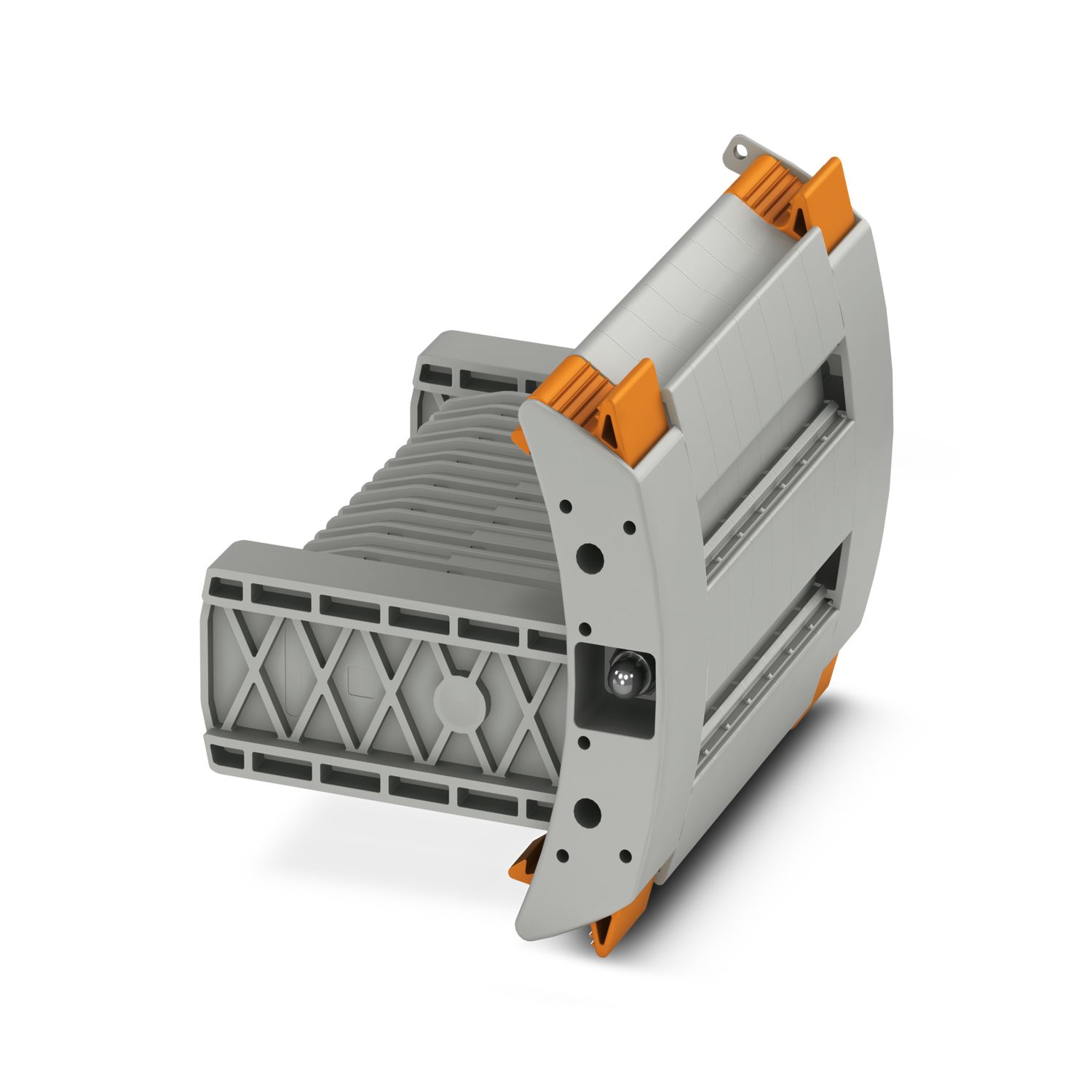

FWP 6+1
-
电源插头
3069284
电源插头， 标称工作电压: 400 V， 额定电流: 24 A， 位数: 7， 额定接线容量: 6 mm2， 颜色: 灰色
产品详情
| 产品类型 | 插头 |
| 位数 | 7 |
| 针距 | 8.2 mm |
| 电位 | 7 |
| 额定条件下的最大功耗 | 1.31 W |
| 额定横截面 | 6 mm² |
| 标称电流 | 24 A |
| 最大负载电流 | 30 A |
| 额定电压 | 400 V |
| 额定横截面 | 6 mm² |
| 尺寸图 |
|
| 针距 | 8.2 mm |
| 颜色 | 灰色 (RAL 7042) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 量热释热NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 电涌电压测试 | |
| 测试电压设定值 | 4.8 kV |
| 结果 | 已通过测试 |
| 升温测试 | |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 4 mm² | 300 A |
| 500 A | |
| 1250 A | |
| 结果 | 已通过测试 |
| 工频耐受电压 | |
| 测试电压设定值 | 1.89 kV |
| 结果 | 已通过测试 |
| 机械强度 | |
| 结果 | 已通过测试 |
| 载体上的附件 | |
| DIN导轨/固定支点 | 面板开口 |
| 测试力设定值 | 5 N |
| 结果 | 已通过测试 |
| 导线损坏和松动测试 | |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 导线横截面／重量 | 0.2 mm² / 0.2 kg |
| 6 mm2 / 1.4 kg | |
| 10 mm² / 2 kg | |
| 结果 | 已通过测试 |
| 针焰测试 | |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 振荡/宽频带噪音 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 使用寿命测试类别 1，B 级，已安装在车身上 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s²)²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 冲击 | |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴 （正向与负向） |
| 结果 | 已通过测试 |
| 环境条件 | |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（存放/运输） | 30 % ... 70 % |
优势
集成的坚固开关触点可满足绝大部分严苛要求，触点使用高品质材料，即使在多次触发后也能保证信号电流的传输
自动产生的电流互感器短路和抗震设计可确保测量过程中的最高安全等级
