LED设备照明设计用于设备内部或设备自身的照明。 直径仅25 mm，适合安装在空间极有限的地方。 通过随附的安装附件也可轻松安装至铝制系统型材上。 照明灯可安装至随附的安装支架中，实现旋转照明，优化照明效果。 缎面抛光的塑料盖为机床操作人员遮挡强光。
PLD M 140 W 335/D25
-
LED机床照明
1118022
产品详情
| 应用说明 | |
| 应用说明 | 只用于工业应用 |
| 产品类型 | 机床照明 |
| 应用 | 机器 |
| 安装位置 | 任意 |
| 特殊性质 | 可旋转 ±60° |
| 电源: 电子模块 | |
| 连接方式 | M12连接器，A编码 |
| 位数 | 5 |
| 允许导线横截面 | 最小 0.34 mm² |
| 电源电压 | 24 V DC |
| 电源电压范围 | 22 V DC ... 26 V DC |
| 电耗量 | 典型值 0.25 A (24 V DC) |
| 功耗 | 大约 6 W (24 V DC) |
| 保护电路 | 电涌保护; 抑制二极管，36 V DC |
| 极性保护; 极性保护二极管 | |
| 光源特性 | |
| 光源 | LED |
| LED数量 | 24 |
| 色温 | ≥ 5000 K |
| 显色指数 | 80 |
| 光通量 | 大约 630 lm (净光通量) |
| 发光效率 | 大约 105 lm/W |
| 照度 | 最大 249 lx (距离1米) |
| 最小 112 lx (1 m²范围内间隔1 m) | |
| 平均照度 | 181 lx (1 m²范围内间隔1 m) |
| 照射角度 | 89 ° (C0-C180) |
| 97 ° (C90-C270) | |
| 条例 | 授权法规 (EU) 2019/2015 |
| 能源效率等级 | E (1个光源) |
| 注意事项 | 本产品内含一个E级能效光源。 |

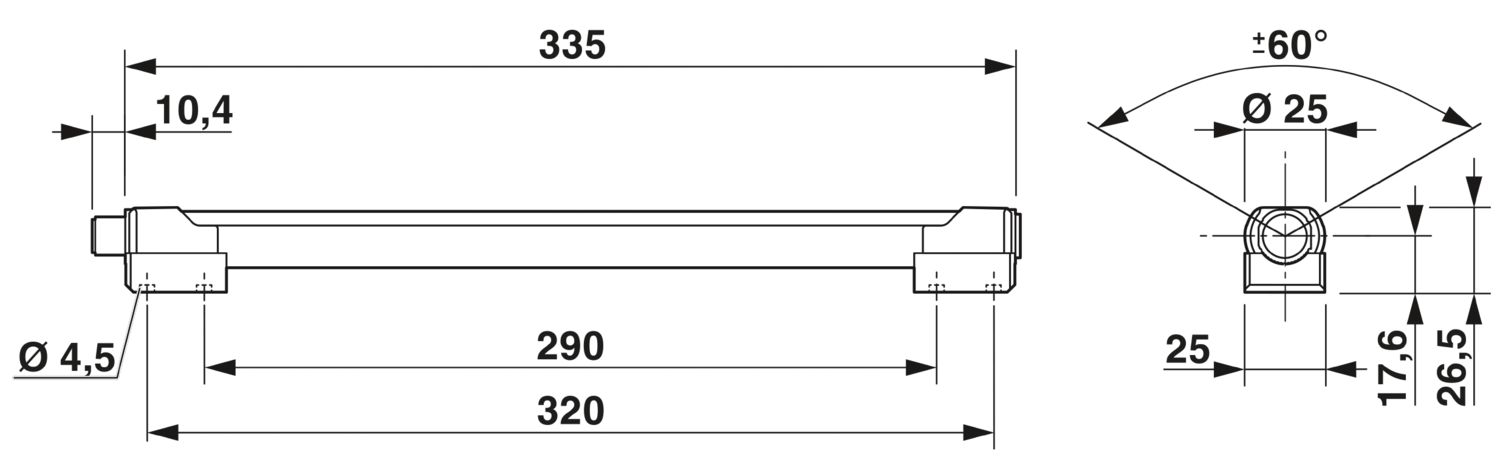

| 尺寸图 |
|
| 宽度 | 25 mm |
| 高度 | 26.5 mm |
| 长度 | 335 mm |
| 直径 | 25 mm |
| 关于尺寸数据的注意事项 | 不带M12针式插拔式连接器的长度 |
| 颜色 | 铝的颜色 |
| 环境条件 | |
| 环境温度（运行） | 0 °C ... 40 °C |
| 保护等级 | IP54 |
| 空气压力（运行） | 69 kPa ... 102 kPa |
| 空气压力（存放/运输） | 69 kPa ... 102 kPa |
| 环境温度（存放/运输） | -10 °C ... 50 °C |
| 允许湿度（运行） | 95 % (无冷凝) |
| 允许湿度（存放/运输） | 95 % (无冷凝) |
| 保护等级 | III (IEC 61140，EN 61140，VDE 0140-1) |
| 安装类型 | 螺钉安装 |
| 组装说明 | 使用固定装置和安装支架进行安装 |
| 安装位置 | 任意 |
cETL
认证ID: LuminairesEAC
认证ID: TR_TS_D_12879-22
优势
直径小，省空间
可插拔电源线，安装更轻松，电缆长度选择更灵活
通过旋转实现集中照明
通过ETL认证，可用于北美市场
采用高效节能的LED技术，LED灯使用寿命至少为60000 小时，特别经济
