GKDS-EX - PCB端子

1709203

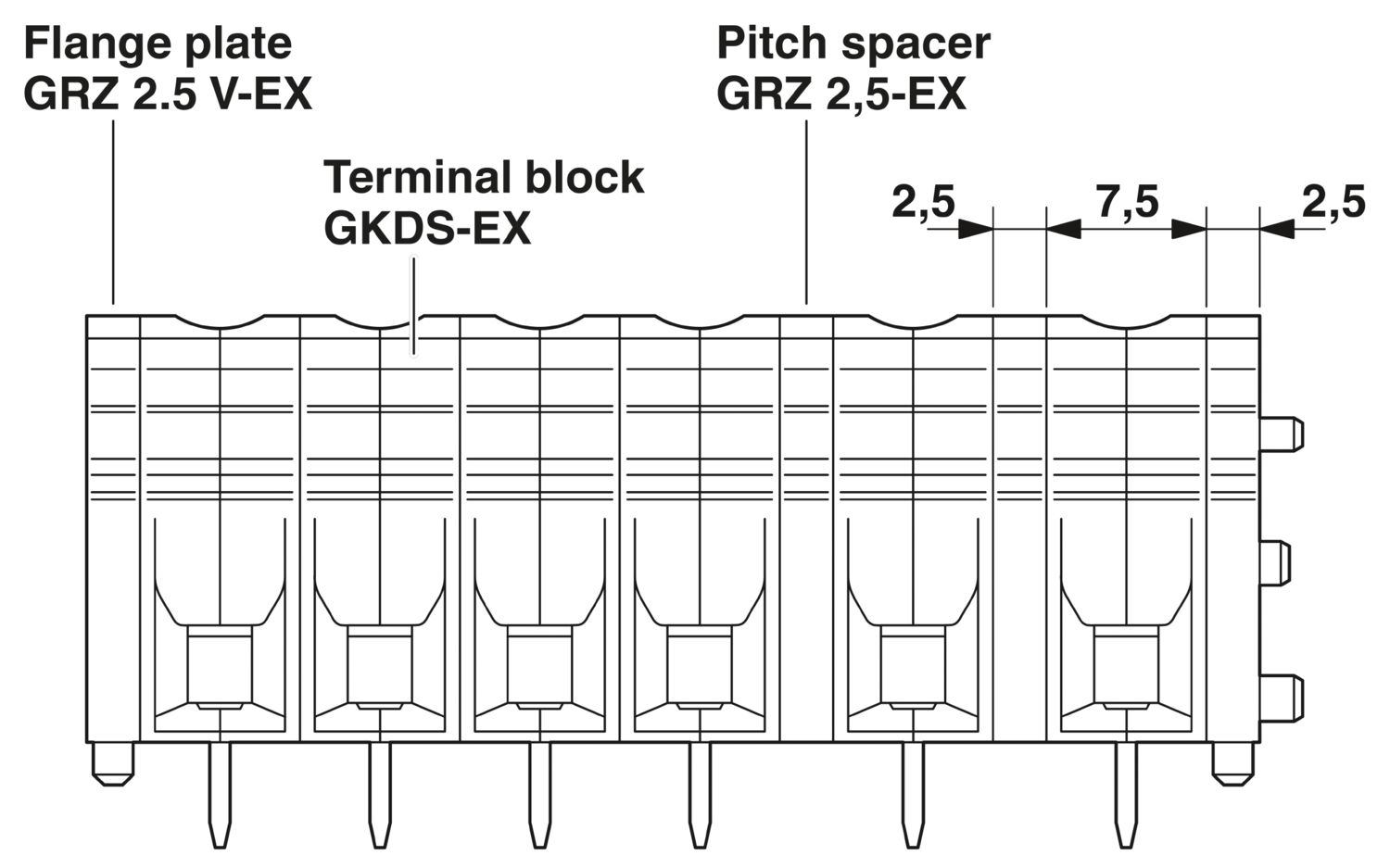

印制电路板终端，额定电流: 20 A，额定横截面: 2.5 mm²，电位数: 1，行数: 1，每行位数: 1，产品系列: GKDS-EX，针距: 7.5 mm，接线方式: 带压片的螺钉连接，螺钉头规格: L 开槽，安装: 波峰焊，导线／PCB连接方向: 0 °，颜色: 黑色，针脚排列: 直线排列，焊针[P]: 5 mm，每个电势的焊针数量: 2，包装类型: 纸箱包装。该产品可组成不同位数的连接器！每组连接器的两侧都带有GRZ 2,5V-EX（1706112）法兰板。如果连接器位数超过10位，那么每10个连接器之间至少安装一个法兰板。当使用GRZ 2,5-EX（1724628）隔板时，最大允许的工作电压可增大到420 V。

产品详情

产品类型	印制电路板终端
产品系列	GKDS-EX
产品线	COMBICON Terminals M
类型	连接器可组合
位数	1
针距	7.5 mm
连接量	1
行数	1
电位数目	1
针脚排列	直线排列
每个电位的焊针	2

特性
额定电流I_N	20 A
额定电压 U_N	275 V
额定电流/接线容量	20 A/2.5 mm²

连接技术
类型	连接器可组合
额定横截面	2.5 mm²
导线连接
连接方式	带压片的螺钉连接
刚性导线横截面	0.2 mm² ... 4 mm²
柔性导线横截面	0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG	24 ... 12
柔性导线横截面，带不含绝缘套管的冷压头	0.25 mm² ... 2.5 mm²
柔性导线横截面，带套管，带塑料绝缘套管	0.25 mm² ... 2.5 mm²
2根横截面相同的导线，刚性导线	0.2 mm² ... 1.5 mm²
2根横截面相同的导线，柔性导线	0.2 mm² ... 1 mm²
2根具有相同横截面的导线，柔性，带套管但不带塑料套管	0.25 mm² ... 0.5 mm²
2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管	0.5 mm² ... 1 mm²
剥线长度	9 mm
螺钉头驱动方式	开槽 (L)
紧固扭矩	0.5 Nm ... 0.6 Nm

安装类型	波峰焊
针脚排列	直线排列

材料数据 - 联系方法
注意事项	符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须
接触件材料	CU合金
表面特性	镀锡
接线点金属表面（顶层）	锡 (5 - 7 µm Sn)
接线点金属表面（中层）	镍 (2 - 3 µm Ni)
焊接区域金属表面（顶层）	锡 (5 - 7 µm Sn)
焊接区域金属表面（中层）	镍 (2 - 3 µm Ni)
材料数据 - 壳体
颜色 (外壳)	黑色 (9005)
绝缘材料	PA
绝缘材料组	I
CTI符合IEC 60112	600
阻燃等级，符合UL 94	V0
符合EN 60695-2-12标准的灼热丝可燃性指数GWFI	850
符合EN 60695-2-13标准的灼热丝起燃性温度GWIT	775
符合EN 60695-10-2标准的球压试验温度	125 °C

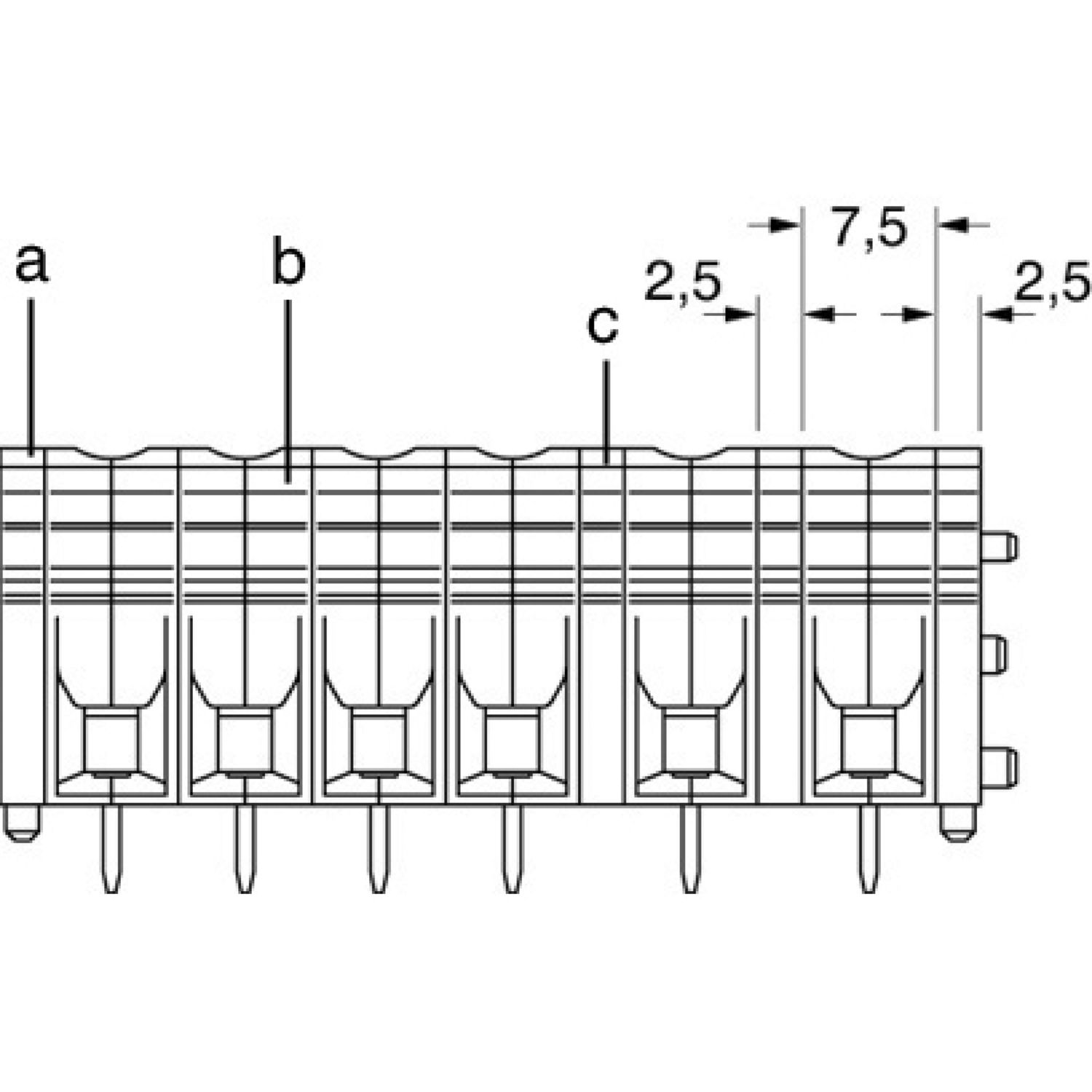

尺寸图
针距	7.5 mm
宽度 [w]	7.5 mm
高度[h]	19.5 mm
长度[l]	19 mm
高度	20 mm
焊针长度[P]	5 mm
引脚尺寸	1.1 x 0.8 mm
PCB设计
孔径	1.4 mm

电气间隙和爬电距离 \|
绝缘材料组	I

环境条件
环境温度（运行）	-25 °C ... 80 °C
环境温度（存放/运输）	-40 °C ... 70 °C
相对湿度（存放/运输）	30 % ... 70 %
环境温度（组装）	-5 °C ... 100 °C

包装类型	纸箱包装

商业数据

订货号	1709203
包装单位	50 pc
最小订货量	50 pc
销售关键代码	AAMFGA
产品关键代码	AAMFGA
GTIN	4017918023638
单件重量（含包装）	4.317 g
单件重量（不含包装）	3.991 g
原产地	DE

分类

认证

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量mm²
keine
	275 V	20 A	0.2 - 2.5
仅适用刚性导线	275 V	26 A	- 4
带间隔板	420 V	20 A	0.2 - 2.5

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG	接线容量mm²
B
	160 V	15 A	30 - 14	30 - 14
带间隔板	250 V		30 - 14	30 - 14
C
	50 V	15 A	30 - 14	30 - 14
D
	160 V	10 A	30 - 14	30 - 14
带间隔板	250 V		30 - 14	30 - 14

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量mm²
keine
	275 V	20 A	0.2 - 2.5
仅适用刚性导线	275 V	26 A	- 4
带间隔板	420 V	20 A	0.2 - 2.5

Approval Specification Data
	额定电压U_N	额定电流I_N	接线容量AWG
B
	160 V	15 A	30 - 14
带间隔板	250 V		30 - 14
C
	50 V	15 A	30 - 14
D
	160 V	10 A	30 - 14
带间隔板	250 V		30 - 14

产品环境合规性

适配产品

附件

优势

通用型连接方式，可在全球范围内使用

最大接触力，升温较低

满足更严格的“Ex e”保护安全要求（符合IEC 60079-7标准中有关潜在爆炸危险区域的要求）

使用内置的测试元件，可快速方便地进行测试

两个焊接插针可降低焊接点上的机械应力

通过侧面的锁扣可以组合不同位数

ECLASS-13.0	27460101
ECLASS-15.0	27460101

EU RoHS
符合《欧盟RoHS物质指令要求》	是 (无豁免)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
