cULus认证
认证ID: E60425-20071007| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 使用组 B | ||||
| 300 V | 15 A | |||
VDE报告 带生产监控
认证ID: 40040694| 额定电压UN | 额定电流IN | 接线容量AWG | 接线容量mm2 | |
|---|---|---|---|---|
| 320 V | 12 A | 0.2 - 2.5 |

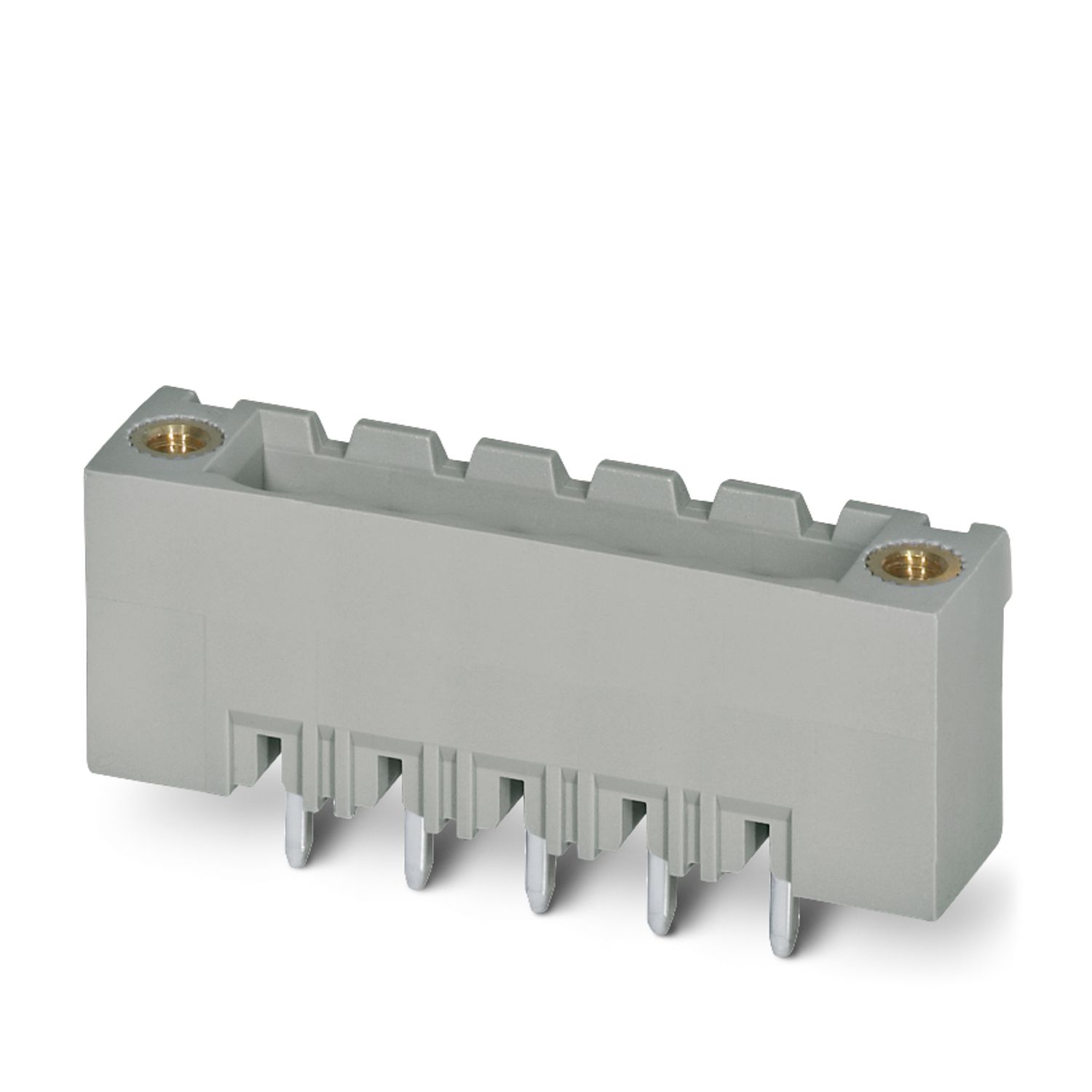

BCH-500VF-17 BK
-
PCB插座
5452488
PCB插座， 额定横截面: 2.5 mm2， 颜色: 黑色， 额定电流: 12 A， 额定电压(III/2): 320 V， 触点表面: Sn， 触点类型: 针式插头， 电位数: 17， 行数: 1， 位数: 17， 连接量: 17， 产品系列: BCH-VF， 针距: 5 mm， 安装: 波峰焊， 针脚排列: 直线排列， 焊针[P]: 3.9 mm， 每个电势的焊针数量: 1， 插拔系统: BASICLINE 2,5， 针式连接器样式对齐: 标准， 互锁: 螺钉锁紧， 安装方式: 螺钉法兰， 包装类型: 纸箱包装
产品详情
| 产品类型 | PCB插座 |
| 产品系列 | BCH-VF |
| 产品线 | COMBICON Connectors M |
| 类型 | 标准 |
| 位数 | 17 |
| 针距 | 5 mm |
| 连接量 | 17 |
| 行数 | 1 |
| 电位数目 | 17 |
| 安装法兰 | 螺钉法兰 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 1 |
| 特性 | |
| 额定电流IN | 12 A |
| 额定电压 UN | 320 V |
| 接触电阻 | 3.7 mΩ |
| 额定电压(III/3) | 250 V |
| 额定电涌电压(III/3) | 4 kV |
| 额定电压(III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定电压 (II/2) | 400 V |
| 额定电涌电压(II/2) | 4 kV |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 法兰 | |
| 紧固扭矩 | 0.3 Nm |
| 材料数据 - 联系方法 | |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 镀锡 |
| 触点区域金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 触点区域金属表面（中层） | 镍 (1.5 - 4 µm Ni) |
| 焊接区域金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 焊接区域金属表面（中层） | 镍 (1.5 - 4 µm Ni) |
| 材料数据 - 壳体 | |
| 颜色 (外壳) | 黑色 (9005) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。 |
| 尺寸图 |
|
| 针距 | 5 mm |
| 宽度 [w] | 95 mm |
| 高度[h] | 15.9 mm |
| 长度[l] | 8.6 mm |
| 高度 | 12 mm |
| 焊针长度[P] | 3.9 mm |
| 引脚尺寸 | 1 x 1 mm |
| PCB设计 | |
| 孔径 | 1.4 mm |
| 外观检查 | |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 尺寸检查 | |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 抗擦抹性 | |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 极性保护和编码 | |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 插入/拔出力 | |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 10 N |
| 每个接线位的拔出强度约 | 7 N |
| 温度测试 | 测试组C | |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 16 |
| 绝缘电阻 | |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 电气间隙和爬电距离 | | |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | I |
| 比较跟踪指标（IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 250 V |
| 额定电涌电压 (III/3) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 3 mm |
| 最小爬电距离(III/3) | 3.2 mm |
| 额定绝缘电压 (III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 3 mm |
| 最小爬电距离(II/2) | 3 mm |
| 额定绝缘电压 (II/2) | 400 V |
| 额定过电压 (II/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 3 mm |
| 最小爬电距离(II/2) | 3 mm |
| 振动测试 | |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 耐久性测试 | |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 4.8 kV |
| 体积电阻 R1 | 3.7 mΩ |
| 体积电阻 R2 | 3.7 mΩ |
| 插入／拔出周期 | 25 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 气候测试 | |
| 规格 | EN ISO 22479:2022-06 |
| 腐蚀应力 | 0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 2.21 kV |
| 环境条件 | |

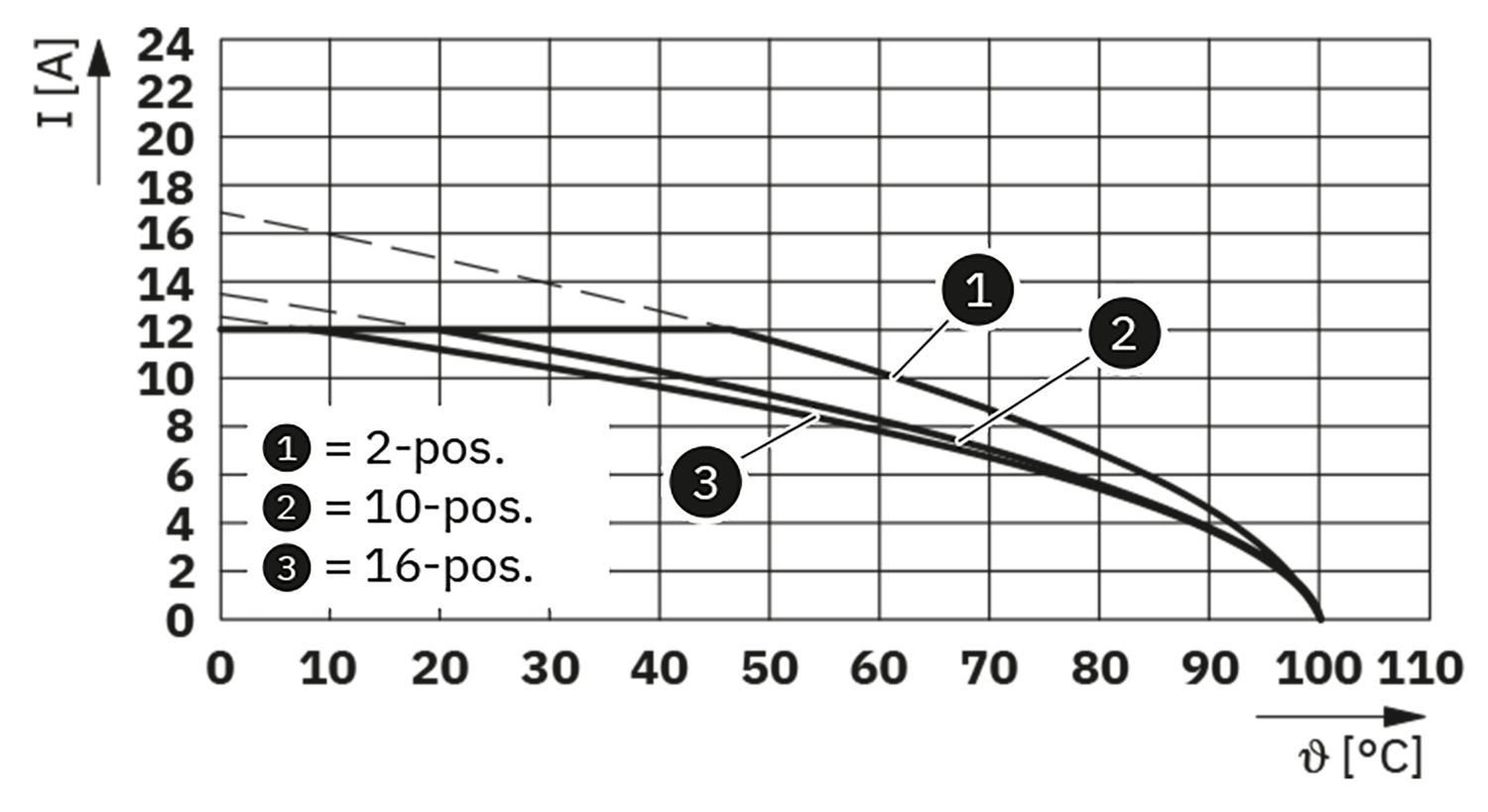

| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 环境温度（组装） | -5 °C ... 100 °C |
| 包装类型 | 纸箱包装 |
适配产品
优势
确保设备设计的高度灵活性 – 只需一个插座，便可满足运用了不同连接技术的连接器所需
通用型安装方式，可在全球范围内使用
竖直连接可实现在PCB上多排布局
