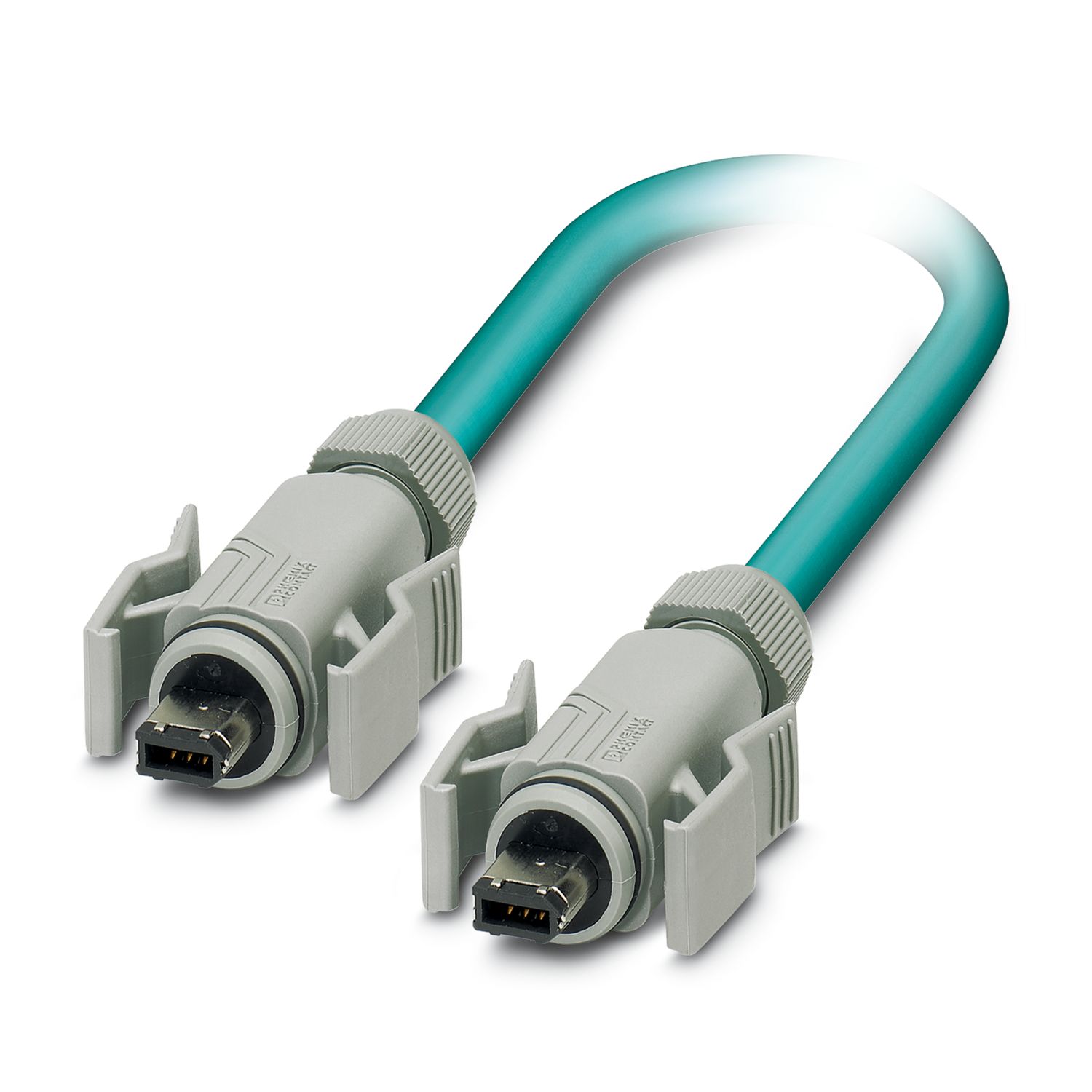

VS-06-2X2X26C7/7-67/67/ 0,5 - 尾缆 - 1653993

产品属性

产品类型	预安装数据电缆
传感器类型	FireWire

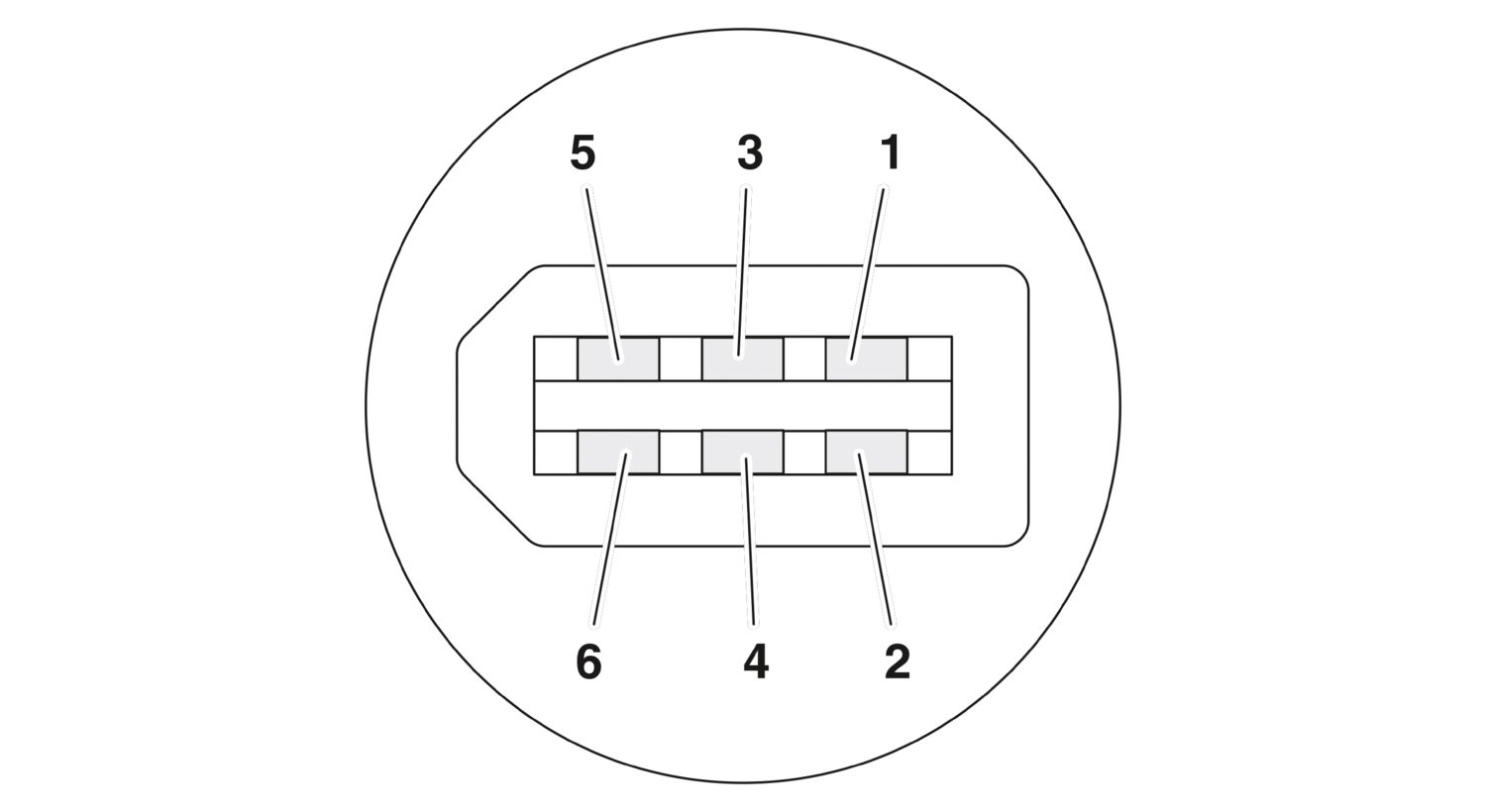

位数	6
屏蔽	有
绝缘特性
污染等级	2

电气特性

额定电压(III/3)	125 V
额定电流	1 A
额定电压 U_N	30 V
传输介质	铜缆
传输特征（类别）	FireWire（400 Mbps）

机械特性

机械参数
插／拔周期	≥ 1000

材料规格

密封材料	FPM
外壳材料	PA
外护套，材料	PUR

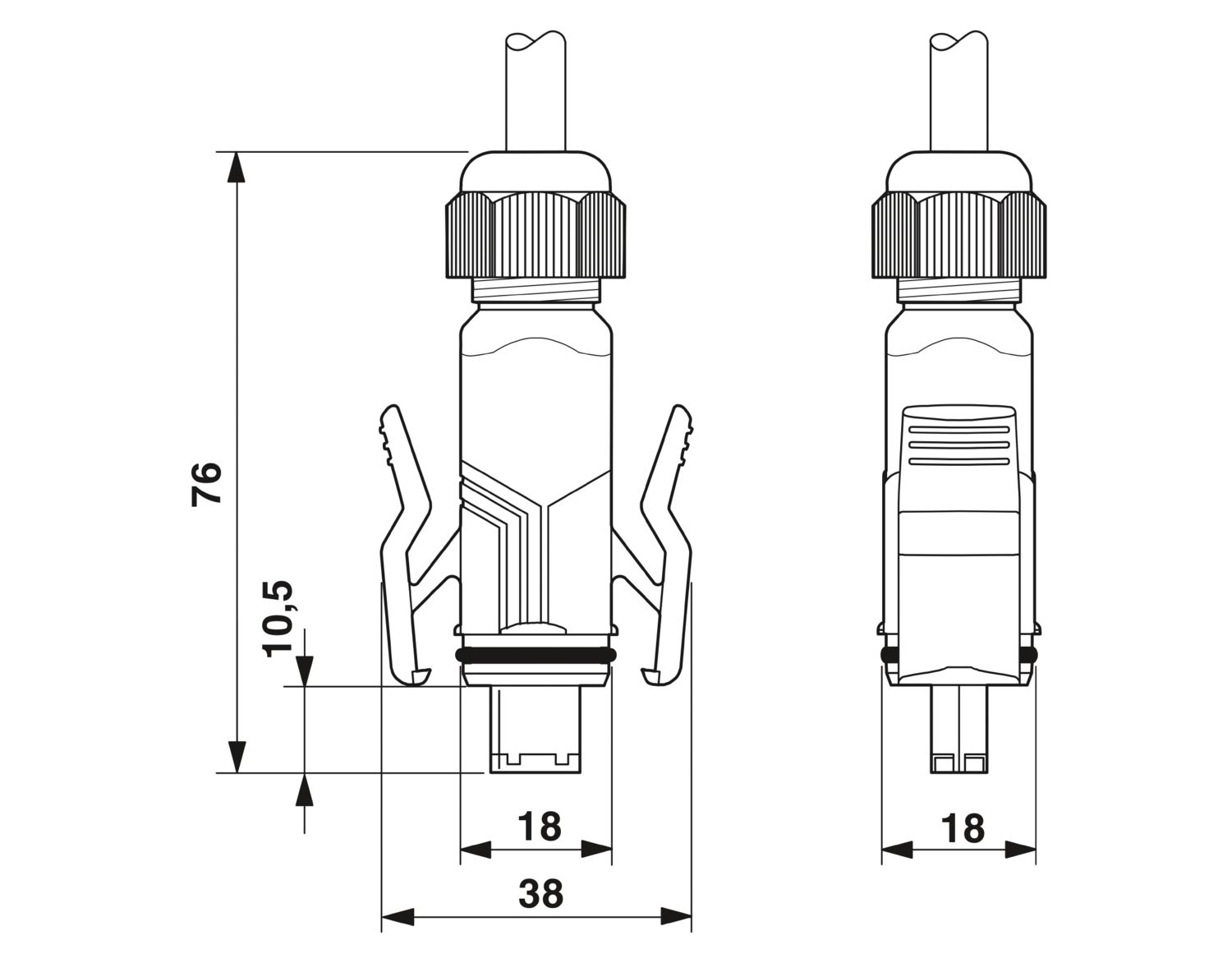

连接器

连接1
类型	插头直头 FireWire
保护等级	IP67
连接2
类型	插头直头 FireWire
保护等级	IP67

电缆/电线

FireWire [980]
屏蔽	有
电缆重量	59 kg/km
光缆类型	FireWire
电缆类型（缩写）	980
信号类型/分类	USB CAT7， 480 Mbps
信号类型/分类		FireWire CAT7， 400 Mbps

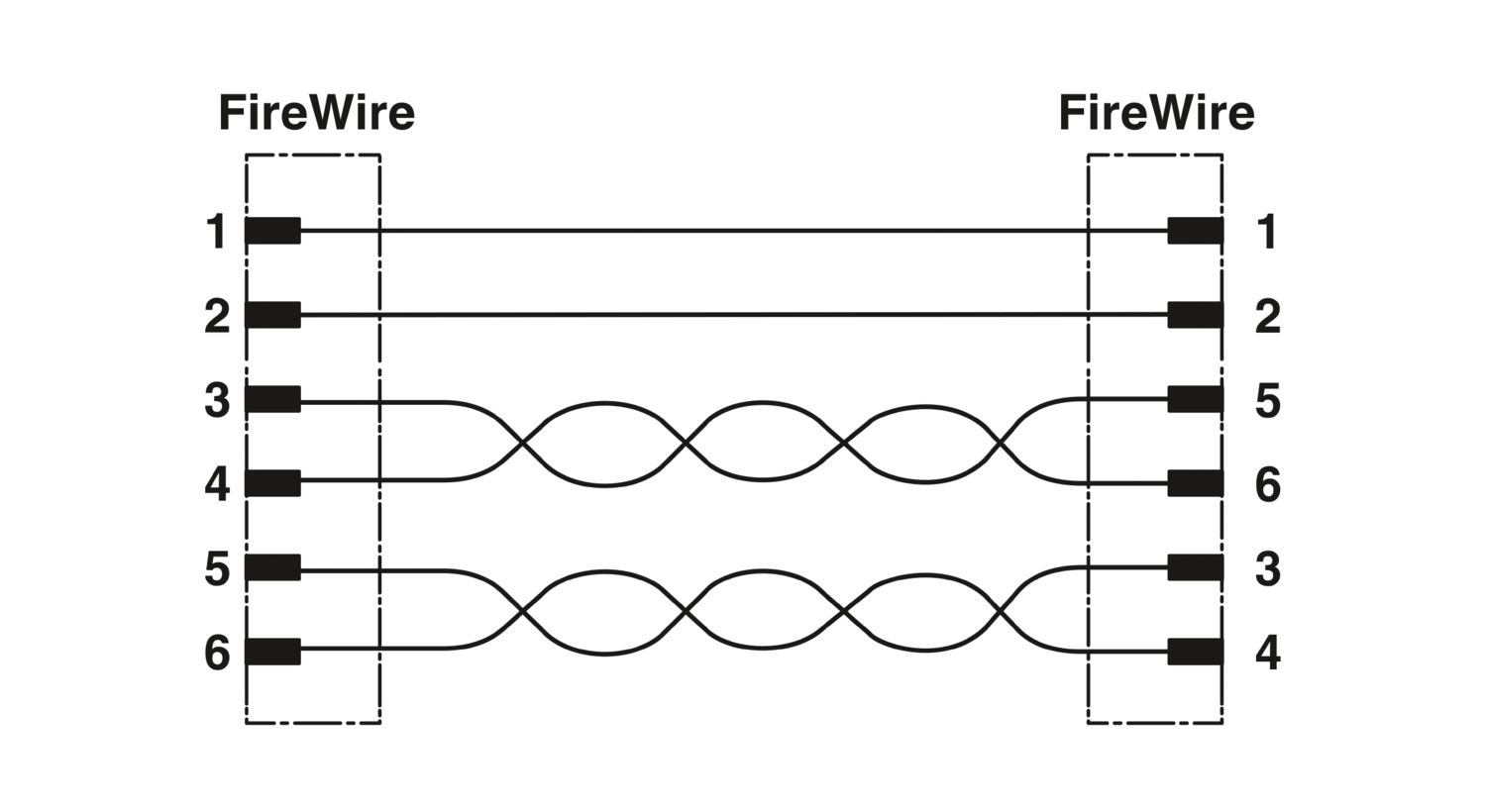

电缆结构	2x2xAWG26/7 + 2xAWG20/19，S/FTP
电缆外径	6.70 mm
外护套，材料	PUR
外护套，颜色	水蓝 RAL 5021
导线材料	铜质绞合线
导线结构信号线	7x 0.15 mm
AWG，信号线	26
导线结构，电压电源	19x 0.20 mm
导线横截面	2x 2x 0.14 mm² (信号线路)
AWG电源	20
导线绝缘材料	发泡聚乙烯 (信号线路)
导线绝缘材料		PVC (电源)
线径，包括绝缘层	≤ 1.05 mm (信号线路)
线径，包括绝缘层		额定 1.4 mm (电源)
单线，颜色	白-蓝色，白-橙色，白色，黑色
双绞线	2根线为一对
双绞线屏蔽类型	铝线带聚酯绝缘层
总绞线	两对绞线与两根电源线互相缠绕
屏蔽	屏蔽网采用镀锡铜线
电缆标称电压	≤ 125 V
电缆测试电压	1000 V
电缆电阻	150 Ω/km
电缆绝缘电阻	5 GΩ*km
耦合电阻	5.00 mΩ/m (10 MHz)
波阻抗	100 Ω ±5 % (100 MHz)
工作电容	42 pF (每米)
信号运行时间	4.6 ns/m
信号速度	0.72 c
干扰抑制	90.00 dB (1000 MHz)
拉伸强度	≤ 30 N
最小弯曲半径，固定安装	5 x D
最小弯曲半径，活动安装	5 x D
屏蔽衰减	60.00 dB (1000 MHz)
阻油性	符合EN 60811-2-1
阻燃	符合IEC 60332-2-2标准
其它防护功能	耐菌性符合DIN VDE 0282
其它防护功能		防水解符合DIN 53504标准
特殊性质	不带影响油漆涂层的物质
环境温度（运行）	-10 °C ... 50 °C (电缆，活动式安装)
环境温度（运行）		-40 °C ... 70 °C (电缆，固定式安装)

环境和真实条件

环境条件
保护等级	IP67
保护等级		IP67
环境温度（运行） (固定式安装)	-20 °C ... 60 °C (电缆，固定式安装)
环境温度（运行） (活动式安装)	0 °C ... 50 °C (电缆，活动式安装)
环境温度（运行） (孔式连接器/针式连接器)	针式/孔式

订货号	1653993
包装单位	1 pc
最小订货量	1 pc
销售关键代码	ABNDBA
产品关键代码	ABNDBA
GTIN	4017918970321
单件重量（含包装）	93.2 g
单件重量（不含包装）	93.2 g
原产地	DE
