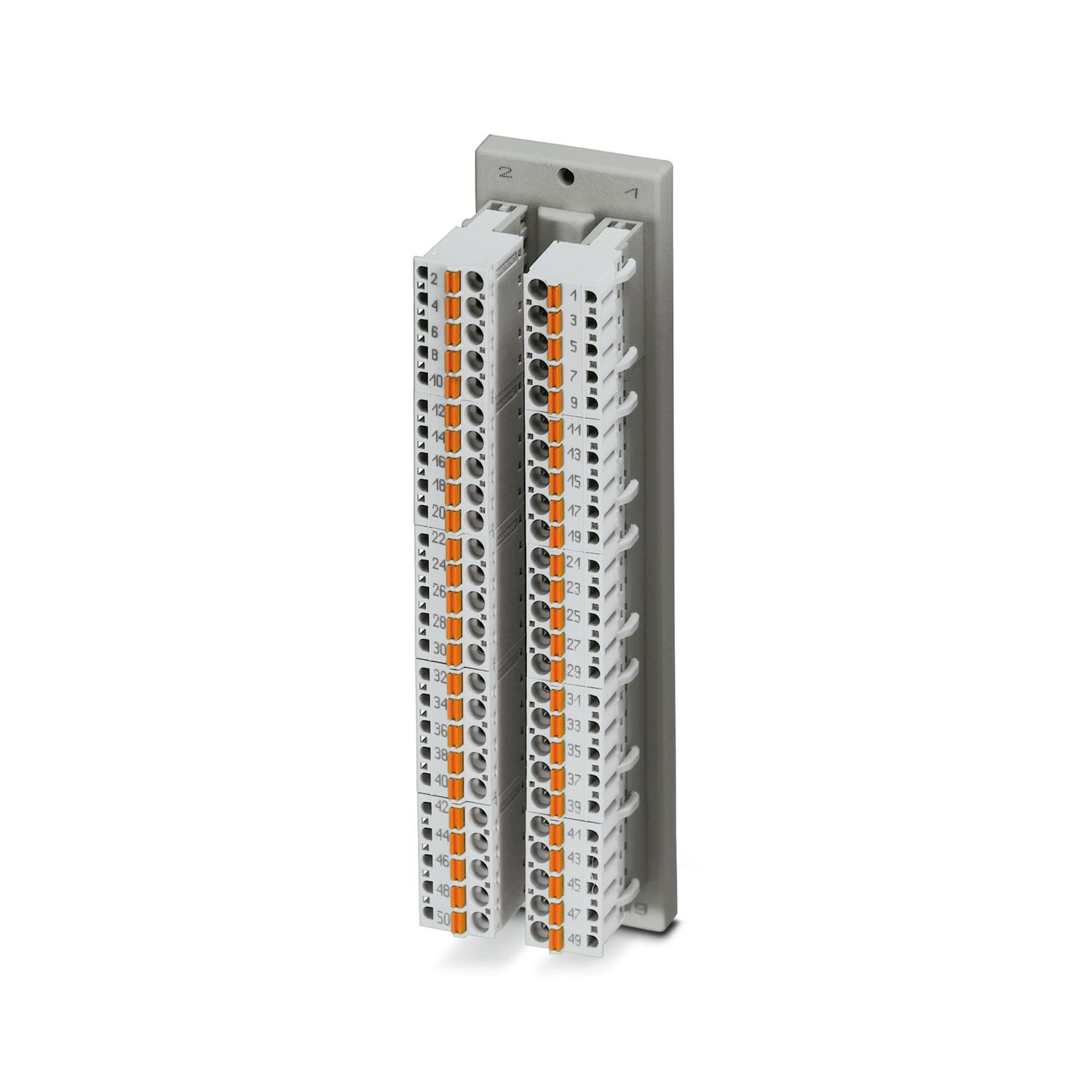

DFLK 50/FKCT - 端子模块
DFLK 50/FKCT
-
端子模块
2903043

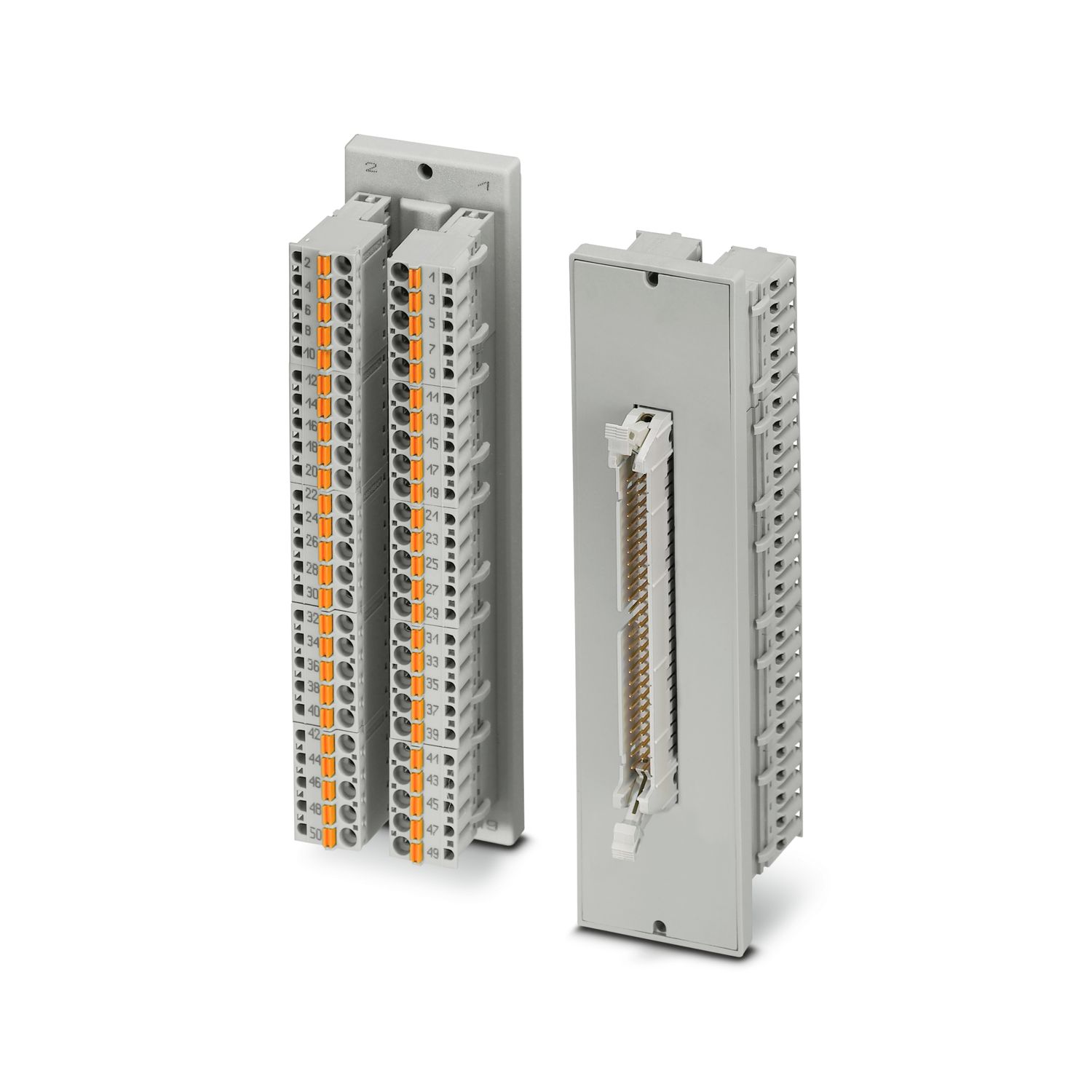

VARIOFACE直通模块负责弹簧接线端子和IDC/FLK针式连接器（2.54 mm，位数：50）之间的1:1连接。
产品详情
展开全部
折叠全部
技术数据
产品属性
产品类型
接口模块
产品系列
VARIOFACE
位数
50
操作模式
100%工作因数
绝缘特性: 电气间隙和爬电距离
绝缘
功能性绝缘
过电压类别
II
污染等级
2
电气特性
标称工作电压 (AC)
≤ 30 V AC
标称工作电压 (DC)
≤ 60 V DC
电流 (每分支)
≤ 1 A
电流 (总电流)
≤ 50 A (50 °C)
电气间隙和爬电距离
额定绝缘电压
63 V
额定过电压
0.6 kV (1.2 / 50 μs)
连接数据
接口1（控制层）
连接符合标准
IEC 60603-13
连接方式
IDC/FLK 排针
连接量
1
位数
50
插／拔周期
> 50
针距
2.54 mm
接口2（现场侧）
连接方式
直插式弹簧连接
剥线长度
10 mm
位数
50
刚性导线横截面
0.2 mm² ... 2.5 mm²
柔性导线横截面
0.2 mm² ... 2.5 mm²
0.25 mm² ... 2.5 mm² (不带塑料套管的冷压头)
0.25 mm² ... 2.5 mm² (带塑料套管的冷压头)
柔性导线横截面（2条具有相同横截面的导线）
0.5 mm² ... 1.5 mm² (带塑料绝缘套管的TWIN套管)
可连接导向横截面 AWG
24 ... 12
针距
5 mm
信号处理
状态显示
无
状态显示
否

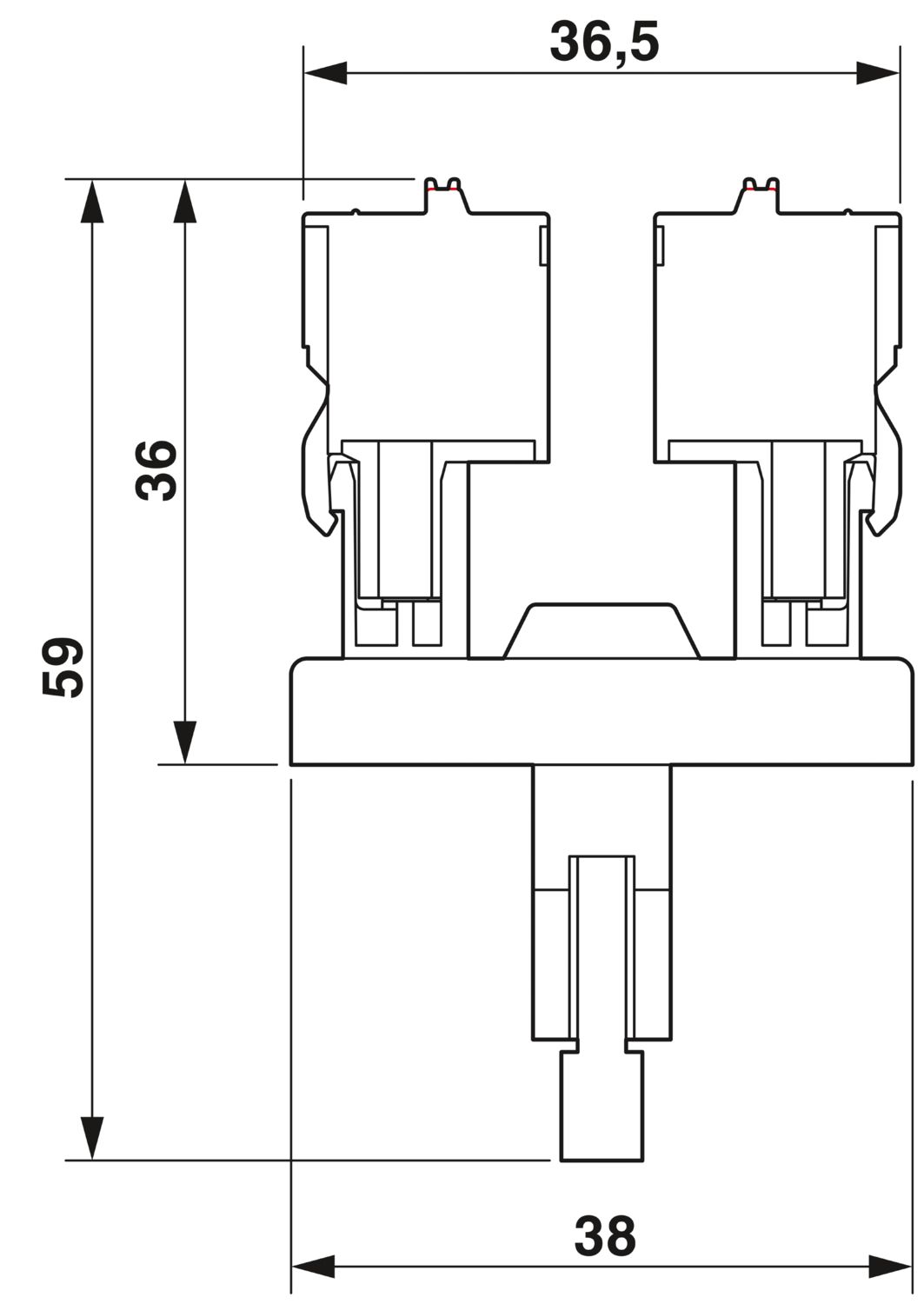

尺寸
产品尺寸
宽度
38 mm
高度
143.4 mm
深度
58.77 mm
材料规格
颜色
灰色 (RAL 7042)
环境和真实条件
环境条件
保护等级 (模块)
IP20
保护等级 (安装位置)
≥ IP54
环境温度（运行）
-20 °C ... 50 °C
环境温度（存放/运输）
-20 °C ... 70 °C
海拔
≤ 2000 m
认证
UKCA
证书
UKCA合规
标准和规范
电气间隙和爬电距离
标准/规程
EN IEC 60664-1

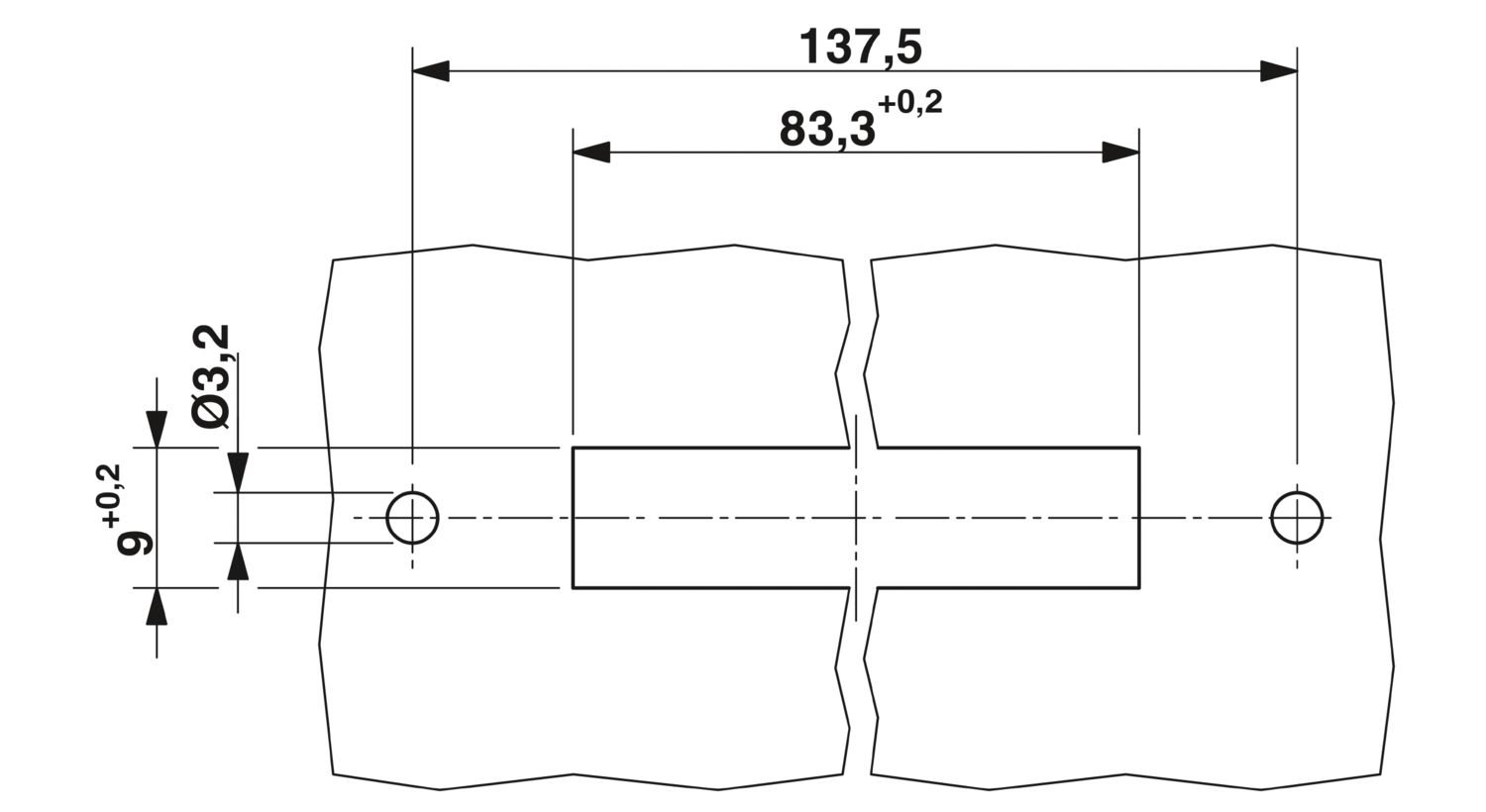

安装
安装类型
板后安装
安装位置
任意
说明
操作注意事项
必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
商业数据
订货号
2903043
包装单位
1 pc
最小订货量
1 pc
销售关键代码
DK21C1
产品关键代码
DK21C1
GTIN
4046356709583
单件重量（含包装）
174.7 g
单件重量（不含包装）
169.2 g
原产地
DE
分类
ECLASS
ECLASS-13.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
产品环境合规性
EU RoHS
符合《欧盟RoHS物质指令要求》
是
(无豁免)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
没有超过限值的危险物质
EU REACH SVHC
《REACH候选物质注释》（CAS编号）
相关物质重量百分比不超过0.1%
