EH 22,5-KIT-B+CDS/ABS-PC-7035+2MKDS34
-
外壳组件
1311034

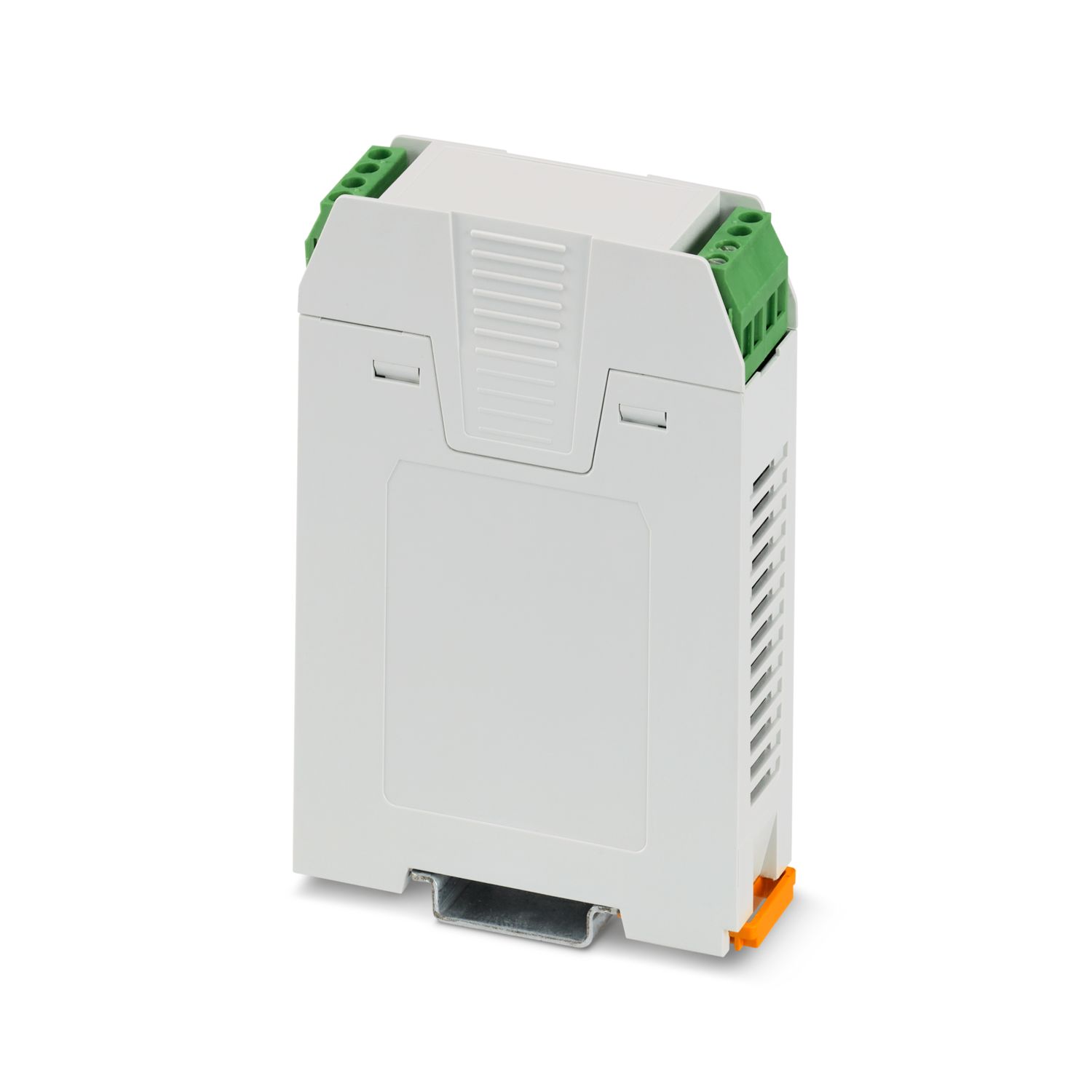

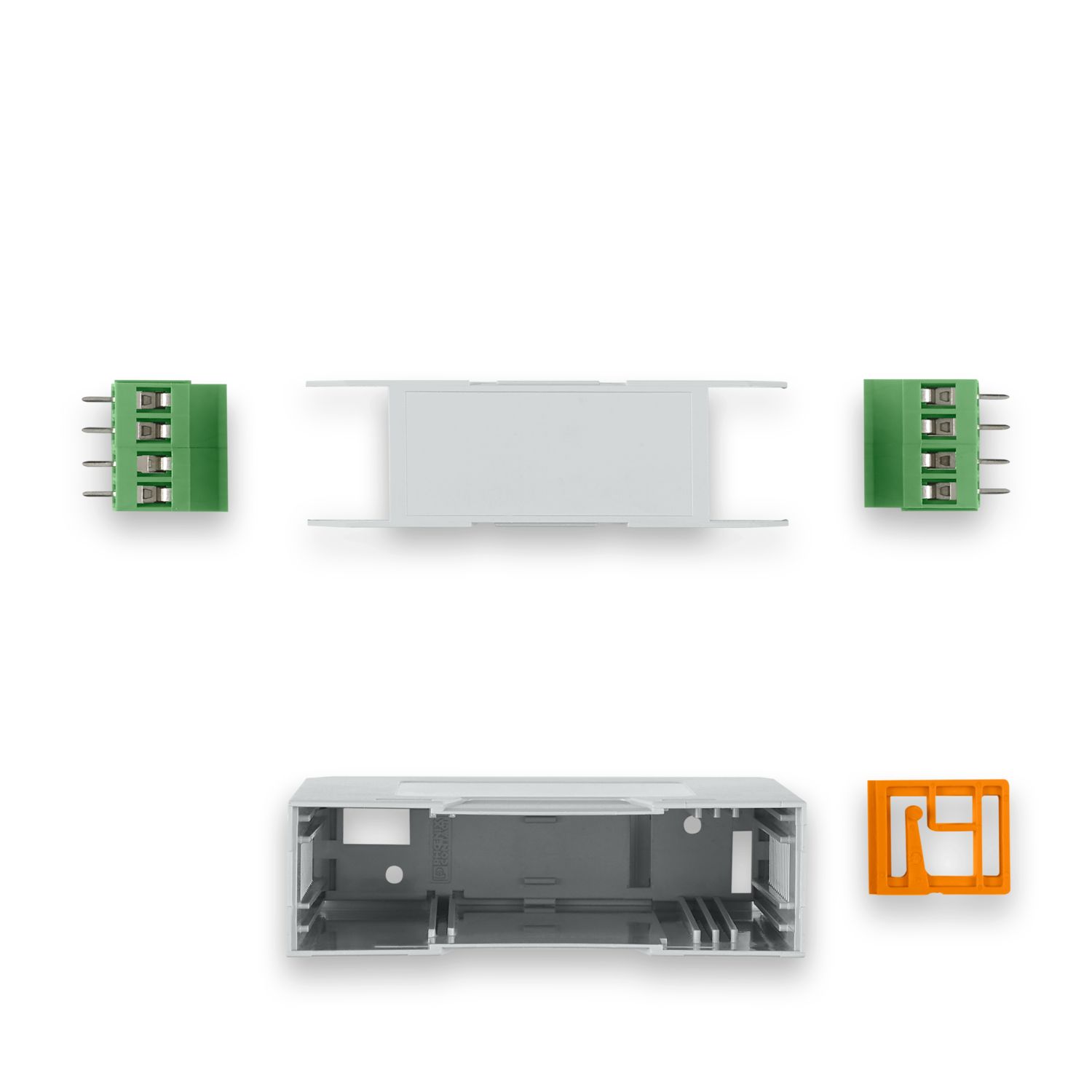

DIN导轨壳体， 用于安装在DIN导轨上， 颜色: 浅灰 (类似 RAL 7035)， 宽度: 22.6 mm， 高度: 77 mm， 深度: 107.2 mm， 包括2个固定式连接器，4位，螺钉连接，用于2.5 mm2，额定电流：24 A，400 V， PCB表面: 4900 mm2
产品详情
| 组装说明 | 请参阅下载区内提供的组装说明。 |
| 概述 | 印刷电路板的表面规范用于定向目的，并且基于基本印刷电路板。壳体也可以容纳多个印刷电路板。 |
| 产品类型 | 多层外壳设置 |
| 外壳类型 | DIN导轨壳体 |
| 壳体系列 | EH |
| 位数 | 8 |
| 最大位数 | 8 (针距: 3.08 mm) |
| 行数 | 1 |
| 带通风口 | 是 |
| 连接方式 | 带压片的螺钉连接 |
| 尺寸图 |
|
| 宽度 | 22.6 mm |
| 高度 | 77 mm |
| 深度 | 107.2 mm |
| 从DIN导轨顶部边缘起的深度 | 102.9 mm |
| PCB设计 | |
| PCB板厚度 | 1.4 mm ... 1.8 mm |
| 颜色 (上部壳体) | 浅灰 (RAL 7035) |
| 颜色 (下部壳体) | 浅灰 (RAL 7035) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | ABS-PC |
| 外壳材料 | ABS-PC |
| 表面特性 | 未处理 |
| 环境条件 | |
| 要达到的最大IP编码 | IP20 |
| 环境温度（运行） | -40 °C ... 80 °C (根据功率损耗) |
| 环境温度（存放/运输） | -40 °C ... 55 °C |
| 环境温度（组装） | -5 °C ... 80 °C |
| 相对湿度（存放/运输） | 95 % |
| PCB支架数量 | 1 |
| PCB安装类型 | 锁扣 |
| 总PCB表面 | 4900 mm² |
| PCB厚度 | 1.4 mm ... 1.8 mm |
| 安装类型 | DIN导轨安装 |
| 包装类型 | 纸箱包装 |
| 外包装类型 | 纸箱 |
