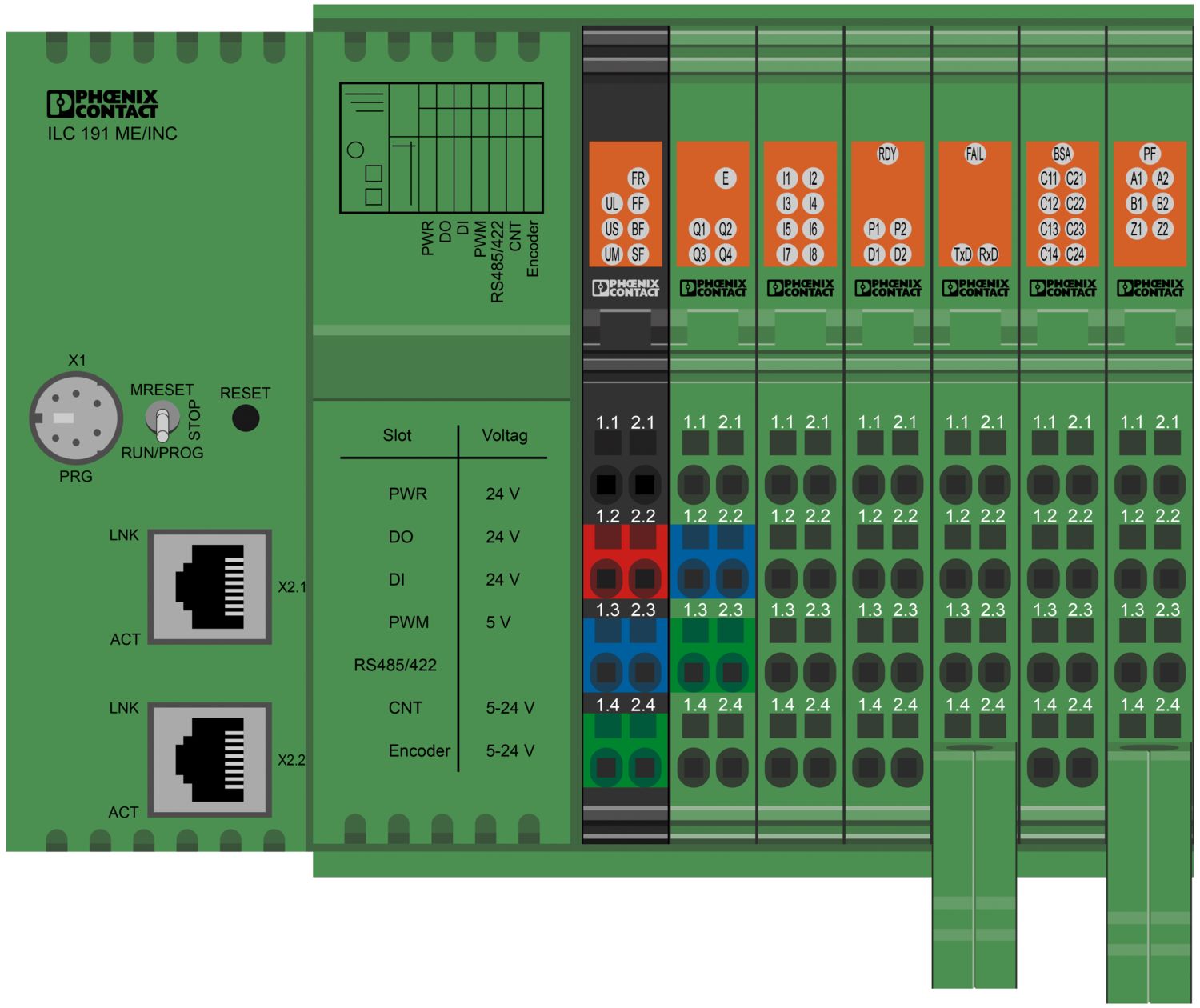

ILC 191 ME/INC - 控制器 - 2700075

说明

使用限制
EMC说明	EMC：A类产品，参见下载区内的制造商声明

产品属性

产品类型	控制器
产品系列	Inline
类型	带有可排列的I/O的Inline格式
显示器
诊断显示	否

系统属性

处理器	AlteraNios® II 64 MHz
保留数据存储器	48 千字节kByte (NVRAM)
IEC 61131运行时系统
程序内存	1 Mbyte
数据存储系统	1 Mbyte
控制任务的数量	8
INTERBUS-Master
过程数据量	最大 4096 位 (INTERBUS)
支持的设备数目	最大 128
可连接本地总线设备的数量	最大 63 (注意电流损耗)
带参数通道的设备数目	最大 24
所支持的带远程总线分支的分支终端数目	最大 3
Modbus/TCP-Client
过程数据量	最大 32768 位 (内部Modbus/TCP客户端)
Modbus/TCP客户端数目	最大 16 高于FW 4.42
PROFINET
设备功能	PROFINET设备
功能
诊断显示	否
冗余功能	否
安全功能	否
功能
支持的编程语言	编程符合IEC 61131-3标准
系统要求
工程设计工具	PC Worx
工程设计工具		PC Worx Express
组态工具	Config+版本1.01或更高
诊断工具	DIAG+
运行时间系统	eCLR
应用接口	OPC

电气特性

传输介质	铜缆
额定条件下的最大功耗	最大 8.4 W
电源
电源电压	24 V DC
电源电压范围	19.2 V DC ... 30 V DC
残波	± 5 %
典型电流耗量	350 mA
实时时钟
实时时钟	是
实时时钟描述	已集成（缓冲可充电电池）
电位
电源电压	7.5 V DC ±5 %
电位
电源电压	24 V DC -15 % / +20 %
电源电压范围	19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电位
电源电压	24 V DC -15 % / +20 % (符合EN 61131-2)
电源电压范围	19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗	最大 8 A DC
电位
电源电压	24 V DC -15 % / +20 % (符合EN 61131-2)
电源电压范围	19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流消耗	最大 8 A DC

输入数据

编码器
输入名称	编码器输入
输入数量	2 (3线圈，非对称)
输入电压范围，"1"信号	5 V DC ... 24 V DC
数字量:
输入名称	数字输入
输入说明	EN 61131-2型 1个NPN/PNP
输入数量	8
连接方式	Inline电位分配器
连接系统	2，3，4线
输入电压范围	-0.5 V ... 30 V
输入电压范围，"0"信号	-0.5 V ... 5 V
输入电压范围，"1"信号	15 V ... 30 V
典型响应时间	最小 3 ms
计数器:
输入名称	计数器输入，用于24 V信号
输入数量	2
输入电压范围，"1"信号	5 V DC ... 24 V DC
输入频率	200 kHz

输出数据

数字量:
输出名称	数字输出
连接方式	回拉式弹簧连接
连接系统	2，3，4线
输出数目	4
输出电压	24 V DC
每个通道的最大输出电流	500 mA
脉冲方向
输出名称	5 V信号的脉冲方向输出
脉冲输出数目	2 (可用作脉宽调制的替代选项)
输出电压	5 V
最大频率	150 kHz

连接数据

Inline连接器
连接方式	回拉式弹簧连接
硬导线横截面	0.08 mm² ... 1.5 mm²
柔性导线横截面	0.08 mm² ... 1.5 mm²
可连接导向横截面 AWG	28 ... 16

接口

Web服务器	是
Ethernet 10Base-T/100Base-TX
总线系统	RJ45
接口数	2
连接方式	RJ45 母头连接器
传输速度	10/100 MBit/s
INTERBUS本地总线（主站）
接口数	1
连接方式	Inline数据跨接块
传输速度	500 kBaud / 2 MBaud (可切换)
参数化/操作/诊断
总线系统	RS-232
接口数	1
连接方式	6位MINI DIN插座（PS/2）
传输速度	max. 115,2 kBit/s
传输原理	铜缆
通道数目	1
RS-422/-485
总线系统	RS-485/-422
接口数	1
连接方式	4位，适用于全双工
连接方式		2位，适用于半双工

尺寸

宽度	164 mm
高度	136.8 mm
深度	71.5 mm

材料规格

颜色	绿色 (RAL 6021)

环境和真实条件

环境条件
保护等级	IP20
环境温度（运行）	-25 °C ... 55 °C
环境温度（存放/运输）	-25 °C ... 85 °C
允许湿度（运行）	10 % ... 95 % (符合DIN EN 61131-2标准)
允许湿度（存放/运输）	10 % ... 95 % (符合DIN EN 61131-2标准)
冲击	25g，符合IEC 60068-2-27标准1
振动（操作）	5g
空气压力（运行）	70 kPa ... 106 kPa (最高可达海拔3000 m)
空气压力（存放/运输）	70 kPa ... 106 kPa (最高可达海拔3000 m)

电磁兼容数据

电磁兼容性	符合2014/30/EU电磁兼容指令
符合EMC 指标	抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 静电放电(ESD) EN 61000-4-2/IEC 61000-4-2 标准B ，±6 kV触点放电，±8 kV空气放电
	抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 电磁场 EN 61000-4-3/IEC 61000-4-3 标准A，场强： 10 V/m
	抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 快速瞬态（脉冲） EN 61000-4-4/IEC 61000-4-4 标准A ，所有接口 ±1 kV标准B ，所有接口 ±2 kV
	抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 瞬态过电压（浪涌） EN 61000-4-5/IEC 61000-4-5 标准B ，电源线DC： 0.5kV/0.5kV（对称/不对称），现场总线电缆屏蔽1 kV
	抗干扰测试符合EN 61000-6-2/IEC 61000-6-2 馈电线感应干扰 EN 61000-4-6/IEC 61000-4-6 标准A，测试电压10 V
	噪音排放测试符合EN 61000-6-4/IEC 61000-6-4 EN 55011 级 A

安装

订货号	2700075
包装单位	1 pc
最小订货量	1 pc
销售关键代码	DRAAAA
产品关键代码	DRAAAA
目录页面	页码82 (C-6-2017)
GTIN	4046356479103
单件重量（含包装）	607.8 g
单件重量（不含包装）	450 g
原产地	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 相关产品的中国RoHS声明表，请见“制造商声明”下相应产品的下载区域。对于所有带EFUP-E标志的产品，不需要出具中国RoHS声明表。
EU REACH SVHC
《REACH候选物质注释》（CAS编号）	相关物质重量百分比不超过0.1%
