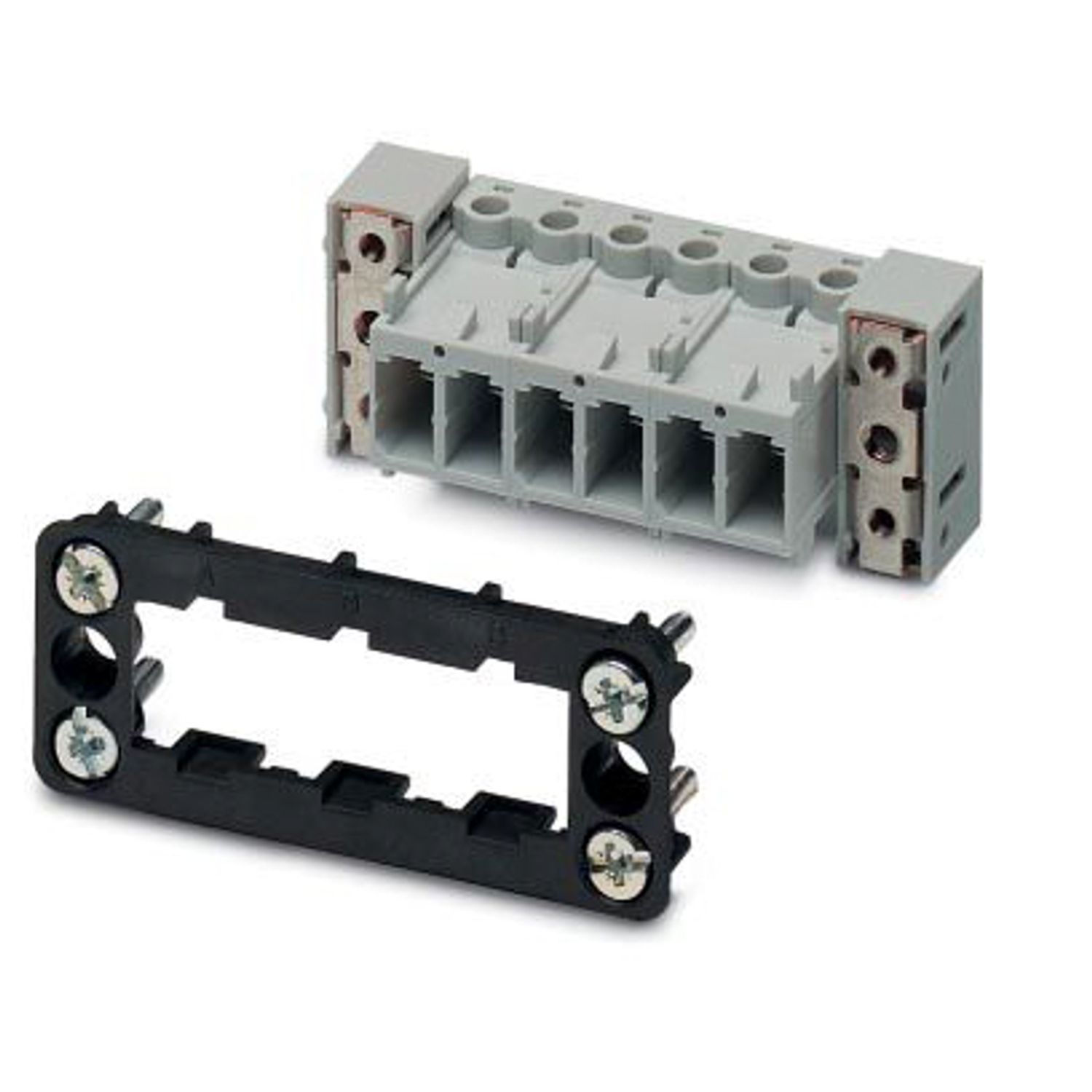

VC-AR2/3M-S222-SET
-
插芯套装
1607311
插芯套装， 产品范围: VARIOCON， 类型: VC2， 位数: 6, 最小导线横截面: 0.2 mm2, 最大导线横截面: 4 mm2， 额定电压: 400， 额定电流: 20 A， 触点类型: 针式插头， 仅在无负载时才能对插拔式连接器进行插拔。
产品详情
| 概述 | 仅在无负载时才能对插拔式连接器进行插拔。 |
| 安全注意事项 | |
| 安全注意事项 | 警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。 |
| • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。 | |
| • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。 | |
| • 产品适用于工厂、控制器和电气设备工程中的应用。 | |
| • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。 | |
| • 不允许擅自修改或以不正确的方式打开组装好的产品。 | |
| • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。 | |
| • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。 | |
| • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地 | |
| • 确保已正确连接保护接地或功能性接地。 | |
| • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况 | |
| • 遵守相应的技术数据。您可以从以下来源获得相关信息： o 产品上 o 包装标签上 o 随附提供的文档中 o 网页phoenixcontact.com/products中的产品下 |
|
| • 仅使用菲尼克斯电气建议的工具 | |
| • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。 | |
| • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件 | |
| • 仅在完全插入连接器后才能操作此连接器。 | |
| • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。 | |
| • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。 | |
| • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。 | |
| 产品类型 | 插芯 |
| 产品系列 | VARIOCON |
| 系列 | VC-D |
| 类型 | VC2 |
| 位数 | 6 |
| 连接图表 | 5+PE |
| 模块插槽数目 | 3 |
| 绝缘特性 | |
| 污染等级 | 3 |
| 额定电压(II/2) | 1000 V |
| 额定电压(III/2) | 400 V |
| 额定电压(III/3) | 400 V |
| 400 V | |
| 额定电压 ATD | 400 |
| 额定浪涌电压 | 6 kV |
| 额定电涌电压(III/3) | 6 kV |
| 额定过电压 | 6 kV |
| 额定电流 | 20 A |
| 20 A | |
| 20 A | |
| 额定电压 UN | 400 V |
| 紧固扭矩 | 0.5 ... 0.6 Nm |
| 柔性导线横截面 | 0.2 mm² ... 4 mm² |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |

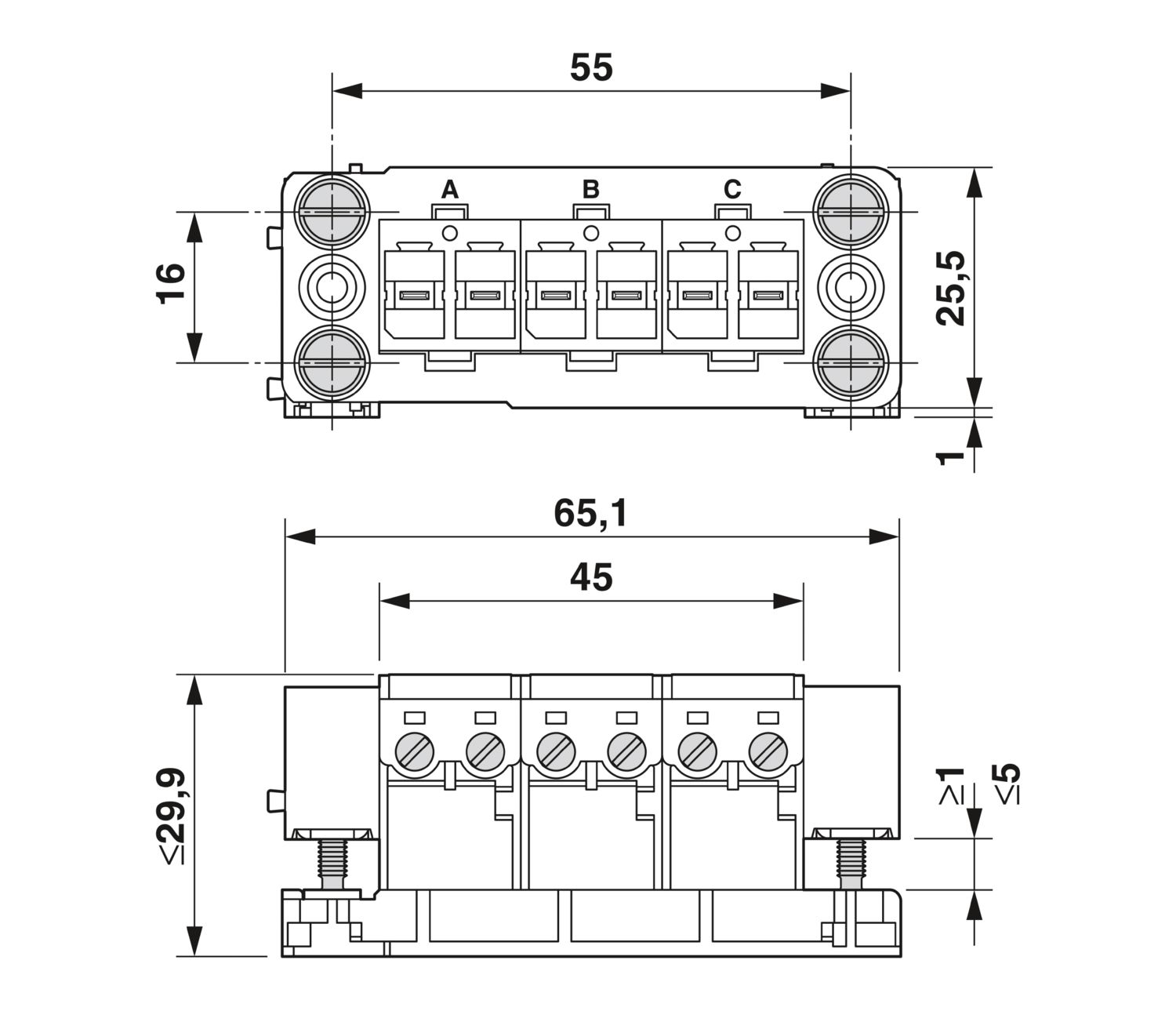

| 尺寸图 |
|
| 宽度 | 65.6 mm |
| 高度 | 25.5 mm |
| 长度 | 29.8 mm |
| 外壳颜色 | 灰色 |
| 标识材料 插芯 | 尼龙 (插芯) |
| 标识材料 | 尼龙 (面板安装框架) |
| 标识材料 外壳 | PA |
| 标识材料 触点 | CuZn |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I / CTI 600 |
| 材料接触表面 | 镀镍 |
| 螺钉连接材料 | 1.5523 (19MNB4) 10.9 |
| 单股线，截面积 | 0.2 mm² 4 mm² |
| 单根导线的剥线长度 | 7 mm |
| 机械参数 | |
| 插／拔周期 | ≥ 50 |
| 环境条件 | |
| 环境温度（运行） | -40 °C ... 100 °C |
优势
得到验证的COMBICON技术
通用连接
可防错接编码
