SAC-4P-M12MS/5,0-C18/M12FS-2L
-
传感器/执行器电缆
1018600

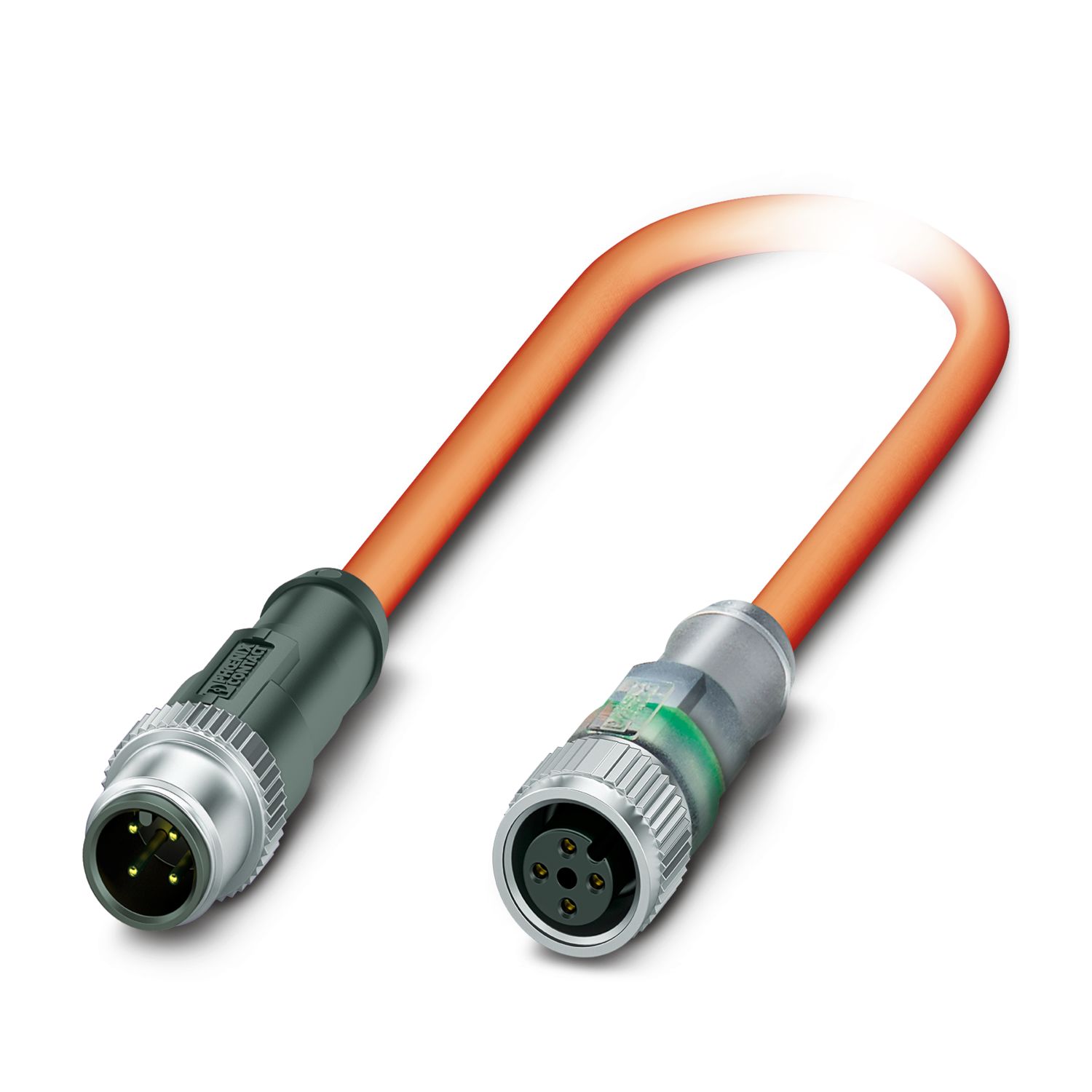

传感器/执行器电缆，4-位置，PUR，橙色 RAL 2003，插头 直头 M12，编码: A，与 孔式 直头 M12，电缆长度: 5 m
产品详情
| 产品类型 | 传感器/执行器电缆 |
| 位数 | 4 |
| 编码 | A |
| 绝缘特性 | |
| 过电压类别 | II |
| 污染等级 | 3 |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | TPU，阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 外护套，材料 | PUR |
| 导线材料 | 铜质绞合线 |
| 绝缘电阻 | ≥ 10 MΩ |
| 额定电压 UN | 24 V AC |
| 24 V DC | |
| 额定电流IN | 4 A |
| 最大导线电阻 | 55 MΩ/km |
| 机械参数 | |
| 插／拔周期 | ≥ 100 |
| 状态显示 | 2只LED |
| 状态显示 | 有 |
| 导线连接 | |
| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 连接1 | |
| 类型 | 插头 直头 M12 |
| 防插错编码类型 | A |
| 连接2 | |
| 类型 | 孔式 直头 M12 |
| 电缆长度 | 5 m |
| PUR橙色 [C18] | |
| 尺寸图 |
|
| 位数 | 4 |

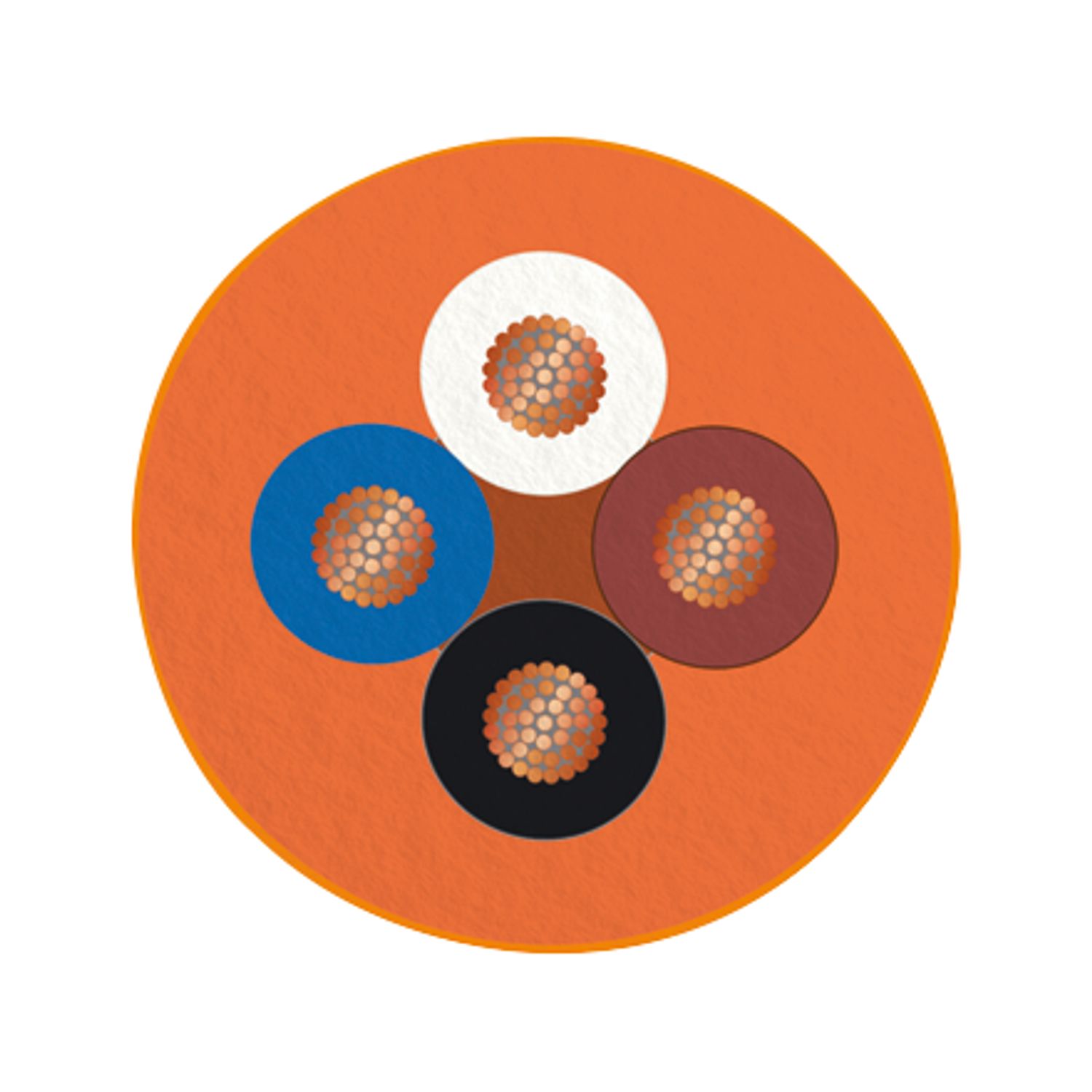

| 光缆类型 | PUR橙色 [C18] |
| 导线结构 信号线 | 42x 0.10 mm |
| 导线横截面 | 4x 0.34 mm² (信号线路) |
| 线径，包括绝缘层 | 1.25 mm ±0.05 mm |
| 电缆外径 | 4.20 mm ±0.20 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 橙色 RAL 2003 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PVC |
| 单线，颜色 | 棕色、白色、蓝色、黑色 |
| 厚度，绝缘 | ≥ 0.23 mm (线芯绝缘) |
| 厚度，外部护套 | ≥ 0.51 mm |
| 总绞线 | 4线，绞合 |
| 最大导线电阻 | 最大 55 Ω/km (20 °C时) |
| 额定电压，电缆 | ≥ 300 V |
| 测试电压 | ≤ 1500 V |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -25 °C ... 80 °C (电缆，活动式安装) | |
| 环境条件 | |
| 保护等级 | IP65 |
| IP67 | |
| IP68 | |
| 环境温度（运行） (孔式连接器/针式连接器) | -25 °C ... 90 °C (针式/孔式) |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) |
| -25 °C ... 80 °C (电缆，活动式安装) | |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
优势
方便安全：100 % 电气测试的插拔式部件
