TTC-6P-3-HF-F-12DC-PT-I
-
Устройство защиты от импульсных перенапряжений
1065314

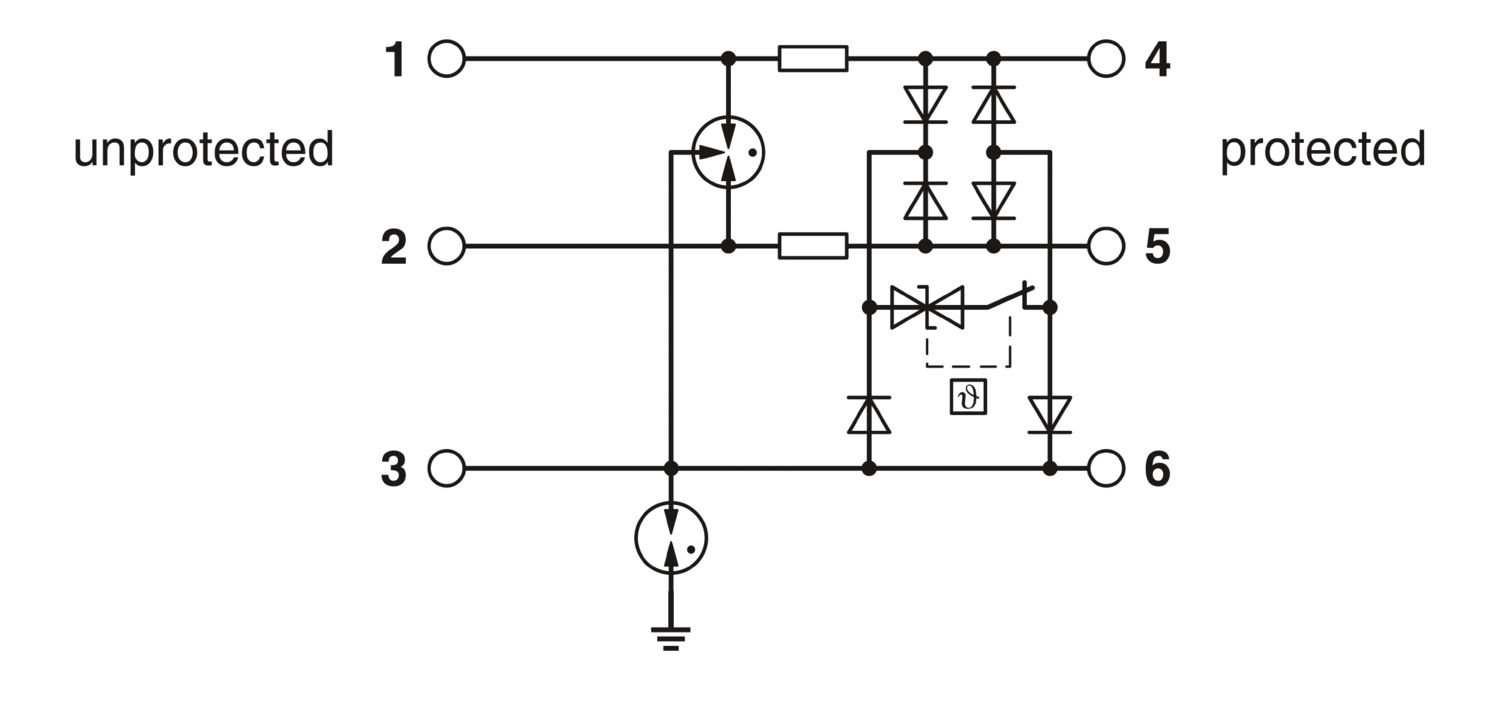

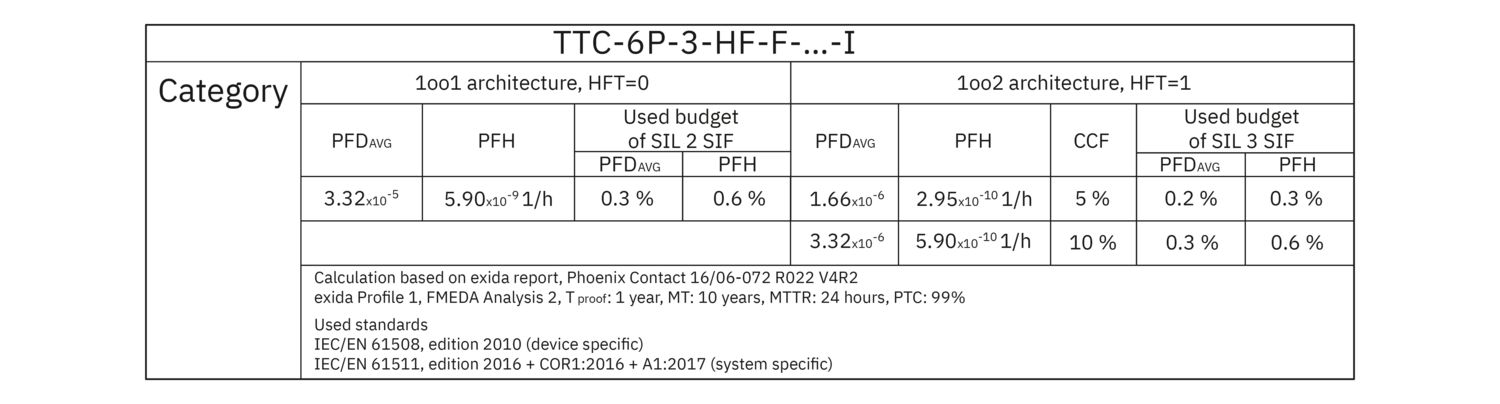

Устройство защиты от перенапряжений (защитный штекер и базовый элемент) со встроенным индикатором состояния для трех сигнальных проводников с общим опорным потенциалом. Для высокочастотных приложений и телекоммуникационных интерфейсов без напряжения питания. Непрямое заземление через газонаполненный разрядник. Может использоваться в ориентированных на безопасность цепях до SIL 3.
Подробная информация о продукте
| Тип изделия | Защита от импульсных перенапряжений для информационных систем |
| Серия изделий | TERMITRAB complete |
| Класс испытания согл. МЭК | C1 |
| C2 | |
| C3 | |
| D1 | |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальное напряжение UN | 12 В DC |
| Тип подключения | Зажимы Push-in |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Чертеж |
|
| Ширина | 6,2 мм +0,1 мм |
| Высота | 105,8 мм |
| Глубина | 100 мм (вкл. монтажная рейка 7,5 мм) |
| Цвет (Базовый элемент) | серый (RAL 7042) |
| Цвет (Штекер) | cветло серый (RAL 7035) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Изоляционный материал | PBT |
| Материал корпуса | PBT |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Макс. напряжение при длительной нагрузке UC | 15 В DC |
| 10 В AC | |
| Расчетный ток | 600 мА (56 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 1 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 10 кA |
| Уровень защиты Up (жила-жила) | ≤ 145 В (C1 - 1 кВ / 500 A) |
| ≤ 260 В (C2 - 10 кВ / 5 кА) | |
| ≤ 25 В (C3 - 25 A) | |
| ≤ 30 В (C3 - 100 A) | |
| Уровень защиты Up (жила-земля) | ≤ 750 В (C1 - 1 кВ / 500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| ≤ 1,1 кВ (C3 - 25 A) | |
| ≤ 1,2 кВ (C3 - 100 A) | |
| Уровень защиты Up, статический (жила-жила) | ≤ 40 В (C1 - 1 кВ / 500 A) |
| ≤ 95 В (C2 - 10 кВ / 5 кА) | |
| Уровень защиты Up, статический (жила-земля) | ≤ 750 В (C1 - 1 кВ / 500 A) |
| ≤ 750 В (C2 - 10 кВ / 5 кА) | |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 8,7 МГц/150 Ом) |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 10,5 МГц/150 Ом) |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 60 МГц |
| Емкость (фаза-фаза) | тип. 32 пФ |
| Сопротивление на цепь | 1,65 Ω ±20 % |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинал предохранителя, макс. | 630 мА (FF) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| Устойчивость к импульсному току (фаза-земля) | C1 - 1 кВ / 500 A |
| C2 - 10 кВ / 5 кA | |
| C3 - 100 A | |
| D1 - 500 A | |
| Время сброса импульса (фаза-фаза) | ≤ 30 мс |
| Время сброса импульса (фаза-земля) | ≤ 30 мс |
| Дополнительные технические данные | |
| Макс. отводимый импульсный ток I общ. макс. (8/20) мкс | 20 кA (1x) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Стандарты/нормативные документы | МЭК 61643-21 |
| Указание | 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
| EN 61643-21 | |
| Стандарты/нормативные документы | EN 61643-21 |
| Указание | 2001 + A1:2009 + A2:2013 |
| Тип монтажа | Монтажная рейка: TH 35 - 7,5 mm |
Преимущества для вас
Экономия пространства и затрат благодаря узкой конструкции всего 6 мм
Постоянный контроль защитных устройств и механический индикатор состояния с опциональной дистанционной сигнализацией
Простота выбора для любых требований в области контрольно-измерительных приборов и автоматики благодаря полному портфолио с индивидуальными характеристиками изделий
Простая проверка и документирование с CHECKMASTER 2 благодаря штекерным защитным модулям
Отсутствие воздействия на сигнал во время обслуживания благодаря вставке и извлечению защитного штекера с нейтральным импедансом
