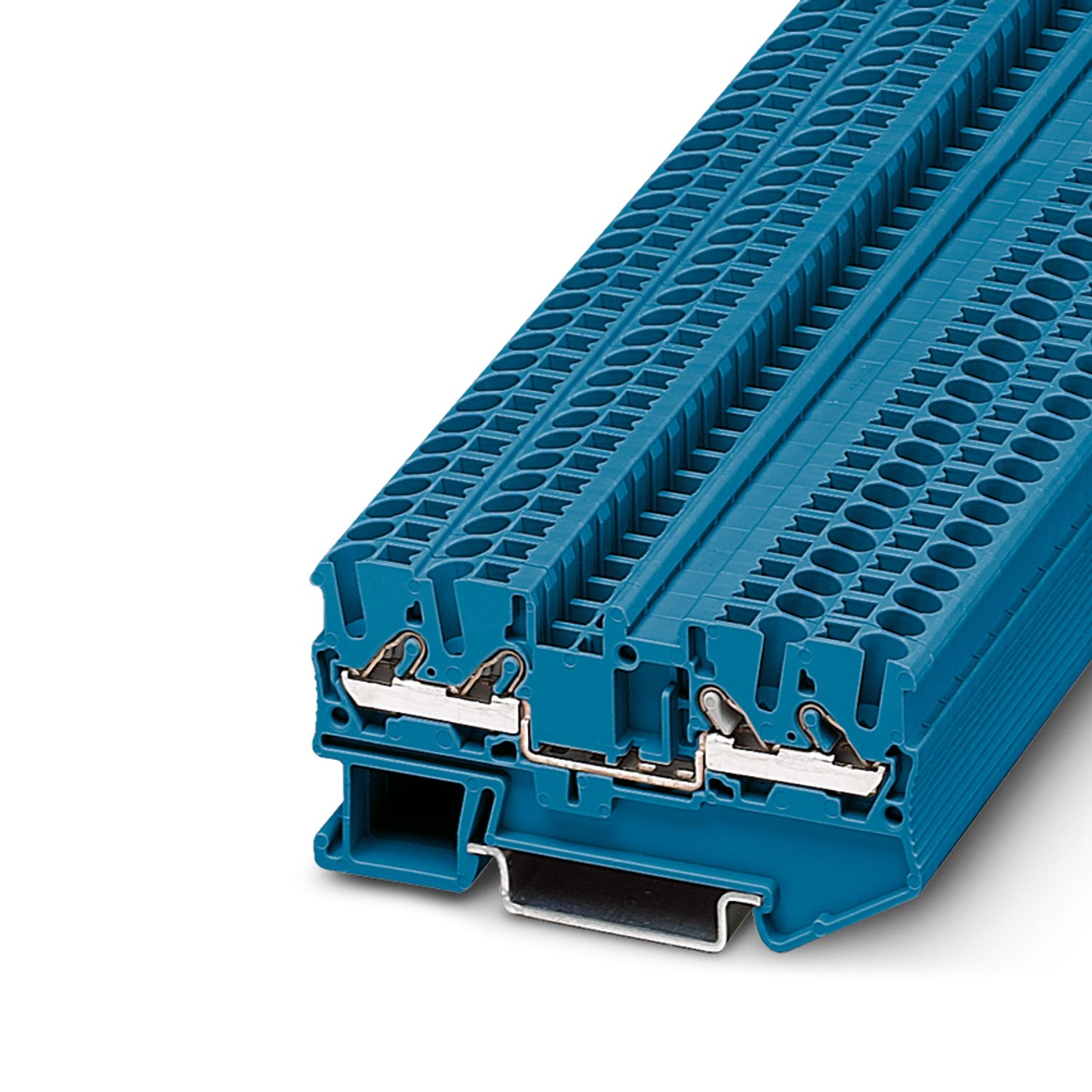

DT 2,5-QUATTRO BU - Проходные клеммы - 3034060

Тип изделия	Многовыводная клемма
Количество точек подключения	4
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	8 кВ

Количество точек подключения на ярус	4
1. ярус
Длина снятия изоляции	8 мм ... 10 мм
Калиберная пробка	A3
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм²
Номинальный ток	24 A
Максимальный ток нагрузки	24 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	800 В
Подключение согласно стандарту	МЭК/EN 60079-7
Обозначение протокола испытаний	KEMA 04ATEX2284 U
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Максимальный ток нагрузки	26 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки		22 A (при сечении проводника 2,5 мм²)
Номинальное напряжение	550 В

Ширина	5,2 мм
Ширина крышки	2,2 мм

Цвет	синий
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Испытание импульсным напряжением
Испытательное напряжение, заданное значение	9,8 кВ
Результат	Испытание пройдено
Испытание на нагрев
Требования, испытание на нагревание	Повышение температуры ≤ 45 K
Результат	Испытание пройдено
Стойкость к кратковременным токам 2,5 мм²	0,3 кA
Стойкость к кратковременным токам 4 мм²	0,48 кA
Результат	Испытание пройдено
Рабочая электрическая прочность
Испытательное напряжение, заданное значение	2 кВ
Результат	Испытание пройдено

Механическая прочность
Результат	Испытание пройдено
Крепление на носителе
Монтажная рейка/крепежное основание	NS 35
Сила при испытании, заданное значение	1 Н
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Скорость вращения	10 об/мин.
Повороты	135
Сечение провода / масса	0,2 мм²/0,2 кг
		2,5 мм²/0,7 кг
		4 мм²/0,9 кг
Результат	Испытание пройдено

Снижение эффективности от времени
Температурные циклы	192
Результат	Испытание пройдено
Испытание игольчатым пламенем
Время воздействия	30 c
Результат	Испытание пройдено

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

DT 2,5-QUATTRO BU - Проходные клеммы

3034060

Подробная информация о продукте

Совместимые изделия

Механические данные
Открытая боковая стенка	Да

Номер артикула	3034060
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE2213
GTIN	4017918977511
Вес/шт. (с упаковкой)	8,84 g
Вес/шт. (без упаковки)	8,044 g
Номер таможенного тарифа	85369010
Страна происхождения	DE

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Тип монтажа	NS 35/7,5
Тип монтажа		NS 35/15
