cUL Recognized
ID допуска: E335024-20120308| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 0,5 A |
UL одобрено
ID допуска: E335024-20120308| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 60 В | 0,5 A |
VS-FSBPXS-OE-94F/1,0
-
Аппаратн. соединитель, задняя стенка
1424148
Аппаратн. соединитель, задняя стенка, Ethernet CAT6A (10 Гбит/с) CAT6A, 8-контактный, PUR, цвет морской воды RAL 5021, экранирован., Гнездо, прямое, M12-SPEEDCON, кодирование: X, к свободный конец, Монтаж на заднюю стенку, M16 x 1,5, Линия шины, длина кабеля: 1 м, для железнодорожного транспорта, Ethernet 10 Гбит, этот артикул предположительно не должен содержать свинец со второго квартала 2026 года в соответствии с RoHS II без исключения 6c (Pb < 0,1 %), альтернатива без свинца доступна ранее по запросу
Подробная информация о продукте
| Указания по эксплуатации | Электрические и механические параметры указаны с учетом наличия правильно зафиксированного и установленного штекерного соединителя. Если соединитель не зафиксирован и существует вероятность попадания в него грязи, то рекомендуется закрыть его защитным колпаком >IP54. Кроме того, необходимо учитывать воздействия со стороны проводов, кабелей и печатных плат. |
| Указания по заказу: | Контргайка входит в объем поставки |
| Указания по контакту | Способ подключения: обжимное соединение |
| Указания по безопасности | |
| Указания по безопасности | ОСТОРОЖНО! Не допускается подсоединять или разъединять штекерные соединители, если токоведущие части находятся под напряжением. Несоблюдение правил и ненадлежащее использование могут привести к травмам и/или повреждению имущества. |
| • ОСТОРОЖНО! Вводить в эксплуатацию только технически безупречные изделия. Изделия необходимо регулярно проверять на повреждения. Немедленно выводить из эксплуатации неисправные изделия. Поврежденные изделия подлежат замене. Ремонт невозможен. | |
| • ОСТОРОЖНО! Устанавливать и эксплуатировать изделие разрешается только квалифицированному персоналу при учете следующих указаний по безопасности. Квалифицированный персонал должен владеть основами электротехники. Он должен быть в состоянии распознавать опасности и избегать их. Соответствующий символ на упаковке указывает на то, что для установки и эксплуатации требуется квалифицированный персонал. | |
| • Продукты предназначены для использования в установках, устройствах управления и электрических приборах. | |
| • При эксплуатации штекерных соединителей вне помещений необходимо обеспечить специальную защиту от погодных воздействий. | |
| • Готовые изделия не подлежат манипуляции или ненадлежащему вскрытию упаковки. | |
| • Использовать только ответные части штекеров, соответствующие заданным в технических данных стандартам (например, приведенные в принадлежностях к изделию на сайте phoenixcontact.com/products). | |
| • При непосредственном использовании продукции с изделиями других производителей ответственность несет пользователь. | |
| • При рабочем напряжении > 50 В AC электропроводящие корпуса разъемов должны быть заземлены | |
| • Обратить внимание, что при прокладке проводников растягивающая нагрузка на штекеры не превышает установленных границ. | |
| • Соблюдать соответствующие технические данные. Информацию можно найти: o на изделии o на упаковочной этикетке o в прилагаемой документации o в сети по адресу phoenixcontact.com/products рядом с изделием |
|
| • Использовать только рекомендуемые компанией Phoenix Contact инструменты | |
| • Закрыть неиспользуемые штекерные соединители при помощи защитной крышки. Подходящие принадлежности указаны в разделе принадлежностей изделия на сайте phoenixcontact.com/products рядом с изделием | |
| • Следите за тем, чтобы защитное и функциональное заземление были подключены соответствующим образом. | |
| • При объединении нескольких цепей в одном кабеле и/или соединителе следует соблюдать требования VDE 0100/1.97 § 411.1.3.2 и DIN EN 60204/11.98 § 14.1.3 | |
| • Штекерный соединитель нагревается при нормальной эксплуатации. В зависимости от окружающих условий поверхность штекера может значительно нагреваться. В этом случае пользователь несет ответственность за нанесение предупреждений (пример DIN EN ISO 13732-1:2008-12). | |
| Тип изделия | Подготовленный кабель передачи данных |
| Применение | для железнодорожного транспорта |
| со стороны устройства | |
| Тип датчика | Ethernet |
| Полюсов | 8 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | есть |
| Механические ключи | X |
| Тип резьбы | M12 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Шинная система | Ethernet |
| Тип сигнала/категория | Ethernet CAT6A, 10 Гбит/с |
| Расчетное импульсное напряжение | 0,8 кВ |
| Проходное сопротивление | ≤ 3 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 50 В AC |
| 60 В DC | |

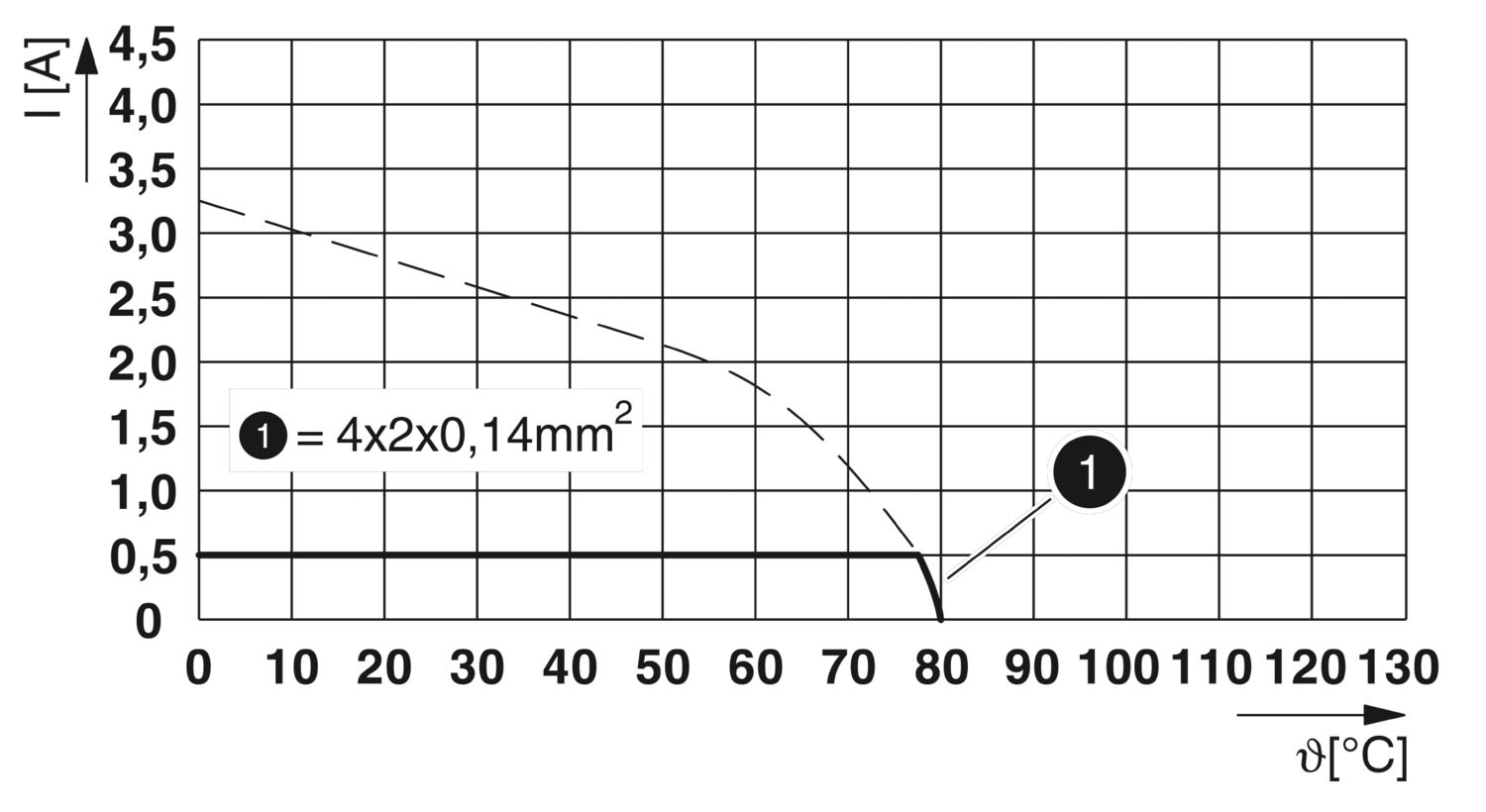

| Номинальный ток IN | 0,5 A (Штекер/гнездо согласно МЭК 61076-2-101, учитывать технические характеристики провода) |
| Среда передачи | Медь |
| Характеристики передачи (категория) | CAT6A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | FKM |
| Материал, контакт | CuZn |
| Материал, контактная поверхность | Au |
| Материал, держатель контакта | PPA |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Внешняя оболочка, материал | PUR |
| Технология подключения | |
| Тип подключения | Линия шины |
| Соединение провода | |
| Тип контакта | Розетка |
| Тип подключения | Линия шины |
| Момент затяжки | 2 Нм ... 3 Нм (С монтажной стороны) |
| Подключение 1 | |
| Исполнение головки | Гнездо |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Тип фиксатора головки | SPEEDCON |
| Механические ключи | X |
| Подключение 2 | |
| Исполнение головки | свободный конец |
| Длина кабеля | 1 м |
| Ethernet 10 Гбит [94F] | |
| Размерный чертеж |
|
| Вес проводника | 42 кг/км |
| UL AWM Style | 20963 (80 °C / 30 В) |
| Полюсов | 8 |
| Экранирован. | есть |
| Тип кабеля | Ethernet 10 Гбит [94F] |
| Конструкция кабеля | 4x2xAWG26/7; S/FTP |
| Время распространения сигнала | 5,13 нСм/м |
| Конструкция кабеля, сигнальная линия | 7x 0,16 мм |
| AWG, сигнальная линия | 26 |
| Сечение жил кабеля | 4x 2x 0,14 мм² |
| Диаметр проводника вкл. изоляцию | 1,04 мм |
| Наружный диаметр кабеля | 6,40 мм ±0,2 мм |
| Внешняя оболочка, материал | PUR |
| Внешняя оболочка, цвет | цвет морской воды RAL 5021 |
| Материал проводника | медный гибкий провод |
| Материал, изоляция проводника | вспененный полиэтилен |

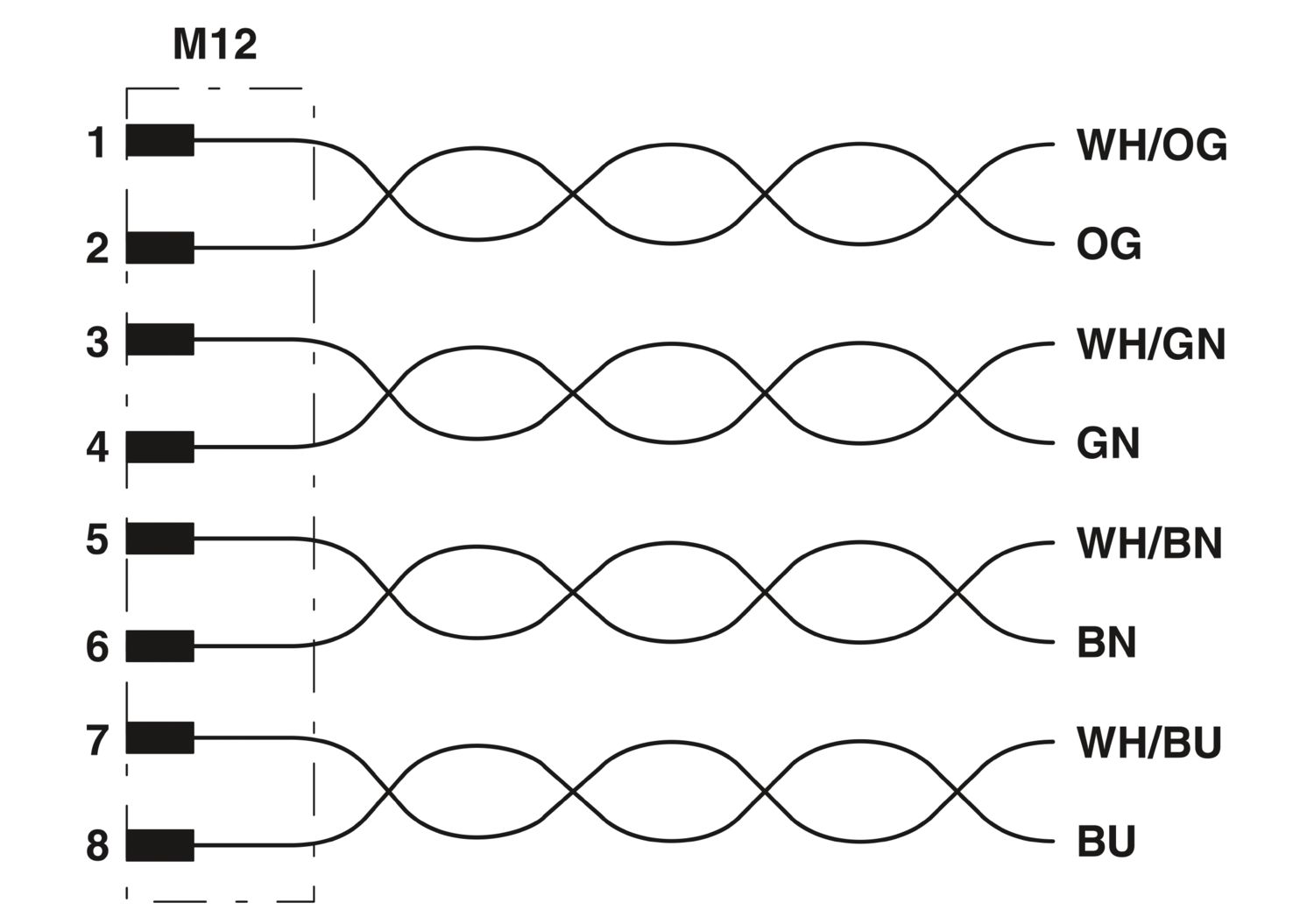

| Отдельная жила, цвет | белый/синий-синий, белый/оранжевый-оранжевый, белый/зеленый-зеленый, белый/коричневый-коричневый |
| Толщина стенки, внешняя оболочка | 0,65 мм |
| Скрутка пары | 2 проводника для пары |
| Тип экрана пары | Кашированная алюминиевая фольга |
| Общая скрутка | 4 пары для сердечника |
| защитный экран оптоволоконного кабеля | 70 % |
| Сопротивление изоляции | ≥ 500 МОм*км |
| Сопротивление шлейфа | ≤ 290,00 Ом/км |
| Волновое сопротивление | 100 Ω ±5 Ом (при 100 МГц) |
| Проводники - емкость | 47 нФ/км |
| Номинальное напряжение, кабель | ≤ 100 В |
| Испытательное напряжение, фаза / фаза | 700 В (50 Гц, 1 мин) |
| Испытательное напряжение, фаза / экран | 700,00 В (50 Гц, 1 мин) |
| Минимальный радиус изгиба, жесткая прокладка | 4 x D |
| Минимальный радиус изгиба, гибкая прокладка | 8 x D |
| Минимальный радиус изгиба, при жесткой прокладке | 26 мм |
| Минимальный радиус изгиба, при подвижной прокладке | 52 мм |
| Прочность на разрыв | ≤ 100 Н |
| Переходное затухание (NEXT) | 75,3 дБ (при 1 МГц) |
| 66,3 дБ (при 4 МГц) | |
| 61,8 дБ (при 8 МГц) | |
| 60,3 дБ (при 10 МГц) | |
| 57,2 дБ (при 16 МГц) | |
| 55,8 дБ (при 20 МГц) | |
| 54,3 дБ (при 25 МГц) | |
| 52,8 дБ (при 31,25 МГц) | |
| 48,4 дБ (при 62,5 МГц) | |
| 45,3 дБ (при 100 МГц) | |
| 40,8 дБ (при 200 МГц) | |
| 39,3 дБ (при 250 МГц) | |
| 38,1 дБ (при 300 МГц) | |
| 38,1 дБ (при 400 МГц) | |
| 38,1 дБ (при 500 МГц) | |
| Суммарное переходное затухание (PSNEXT) | 72,3 дБ (при 1 МГц) |
| 63,3 дБ (при 4 МГц) | |
| 58,8 дБ (при 8 МГц) | |
| 57,3 дБ (при 10 МГц) | |
| 54,2 дБ (при 16 МГц) | |
| 52,8 дБ (при 20 МГц) | |
| 51,3 дБ (при 25 МГц) | |
| 49,9 дБ (при 31,25 МГц) | |
| 45,4 дБ (при 62,5 МГц) | |
| 42,3 дБ (при 100 МГц) | |
| 37,8 дБ (при 200 МГц) | |
| 36,3 дБ (при 250 МГц) | |
| 35,1 дБ (при 300 МГц) | |
| 33,3 дБ (при 400 МГц) | |
| 31,8 дБ (при 500 МГц) | |
| Затухание несогласованности (RL) | 20 дБ (при 1 МГц) |
| 23 дБ (при 4 МГц) | |
| 24,5 дБ (при 8 МГц) | |
| 25 дБ (при 10 МГц) | |
| 25 дБ (при 16 МГц) | |
| 25 дБ (при 20 МГц) | |
| 24,2 дБ (при 25 МГц) | |
| 23,3 дБ (при 31,25 МГц) | |
| 20,7 дБ (при 62,5 МГц) | |
| 19 дБ (при 100 МГц) | |
| 16,4 дБ (при 200 МГц) | |
| 15,6 дБ (при 250 МГц) | |
| 15,6 дБ (при 300 МГц) | |
| 15,6 дБ (при 400 МГц) | |
| 15,6 дБ (при 500 МГц) | |
| Экранирующая способность | 3,1 дБ (при 1 МГц) |
| 5,7 дБ (при 4 МГц) | |
| 8 дБ (при 8 МГц) | |
| 8,9 дБ (при 10 МГц) | |
| 11,2 дБ (при 16 МГц) | |
| 12,6 дБ (при 20 МГц) | |
| 14,1 дБ (при 25 МГц) | |
| 15,8 дБ (при 31,25 МГц) | |
| 22,5 дБ (при 62,5 МГц) | |
| 28,7 дБ (при 100 МГц) | |
| 41,4 дБ (при 200 МГц) | |
| 46,6 дБ (при 250 МГц) | |
| 51,4 дБ (при 300 МГц) | |
| 60,1 дБ (при 400 МГц) | |
| 67,9 дБ (при 500 МГц) | |
| ≥ 80,00 дБ (при 30 ... 100 МГц) | |
| Без галогенов | согласно МЭК 60754-1 |
| Негорючесть | согласно МЭК 60332-1-2 |
| согласно UN ECE-R 118.03 | |
| Маслостойкость | согласно DIN EN 60811-2-1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C (кабель, жестко прокладываемый) |
| -20 °C ... 80 °C (кабель, для подвижного монтажа) | |
| Температура окружающей среды (при прокладке) | -20 °C ... 80 °C |
| Условия окружающей среды | |
| Степень защиты | IP67 |
| IP65 | |
| IP65/IP67 | |
| Температура окружающей среды (при эксплуатации) (Вилка / розетка) | -25 °C ... 85 °C (вилка / розетка) |
| -40 °C ... 85 °C (без механического приведения в действие) | |
| UL Type Rating | Type 4 (indoor use only) |
| Обозначение стандарта | Круглый штекерный соединитель М12 |
| Стандарты/нормативные документы | в соответствии с МЭК 61076-2-109 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | в соответствии с EN 50155 |
| Обозначение стандарта | Шок, вибрация |
| Стандарты/нормативные документы | в соответствии с EN 61373:2011 |
Преимущества для вас
Подготовленные с проводниками различной стандартной длины для незамедлительного использования
Сборка и длина проводников на заказ
Оптимальная герметичность за счет заливки со стороны кабеля
Исполнения кабелей для всех распространенных типов сетей и полевых шин
Для высокой безопасности передачи: подсоединение экрана к корпусу при помощи опциональной ЭМС-гайки
