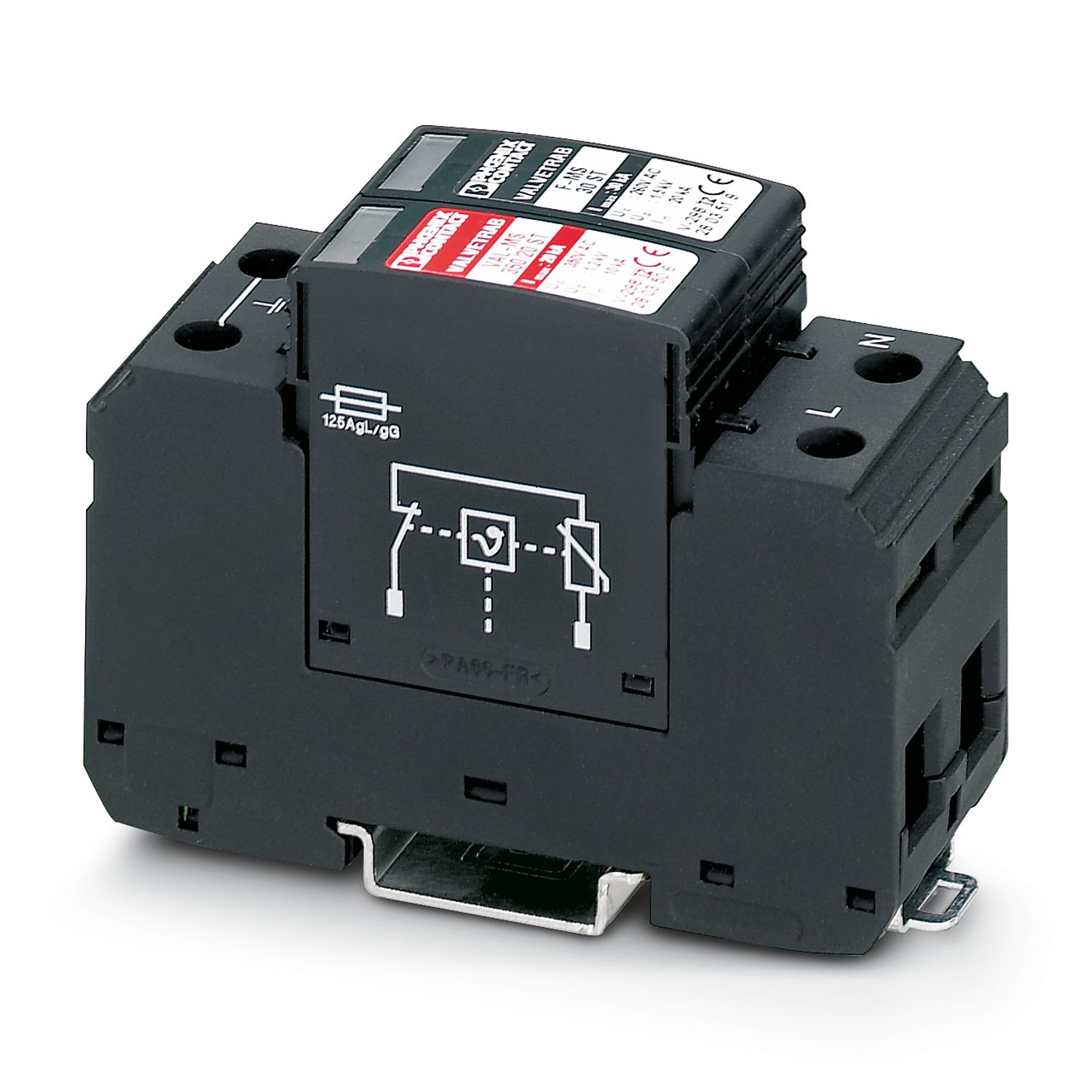

VAL-MS 350/20/1+1
-
Устройство защиты от перенапряжений, тип 2
2803616
Разрядник для защиты от импульсных перенапряжений, для 3-проводных систем электропитания (L1, N, PE), состоит из базового элемента и защитного штекера, для монтажа на NS 35.
Подробная информация о продукте
| Тип изделия | Разрядник для защиты от перенапряжений |
| Серия изделий | VALVETRAB MS |
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальное напряжение UN | 230 В AC (400 В AC) |
| 400 В AC | |
| 230 В AC |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Мин. момент затяжки | 4,5 Нм |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Чертеж |
|
| Ширина | 35,6 мм |
| Высота | 90 мм |
| Глубина | 65,5 мм |
| Горизонтальный шаг | 2 TE |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PBT/PA |
| Направление действие | 1L-N & N-PE |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 350 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 260 В AC |
| Ток защитного проводника IPE | ≤ 3 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 120 mVA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 10 кA |
| Номинальный ток разряда In (8/20) мкс (N-PE) | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 20 кA (Канал L-N) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 20 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 30 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A |
| Уровень защиты Up (L-N) | ≤ 1,4 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gL/gG) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Воздушные зазоры и пути утечки | |
| Стандарты / нормативные документы | EN 60664-1 / EN 61643-11 |
| Стандарты | |
| Стандарты / нормативные документы | МЭК 61643-1 |
| EN 61643-11/A11 | |
| Стандарты/нормативные документы | МЭК 61643-1 |
| Указание | 2005 |
| Стандарты/нормативные документы | EN 61643-11/A11 |
| Указание | 2007 |
| Тип монтажа | Монтажная рейка: 35 мм |
