HC-M-RJ45-AD-PC2-M
-
Модуль для установки контактов
1435214

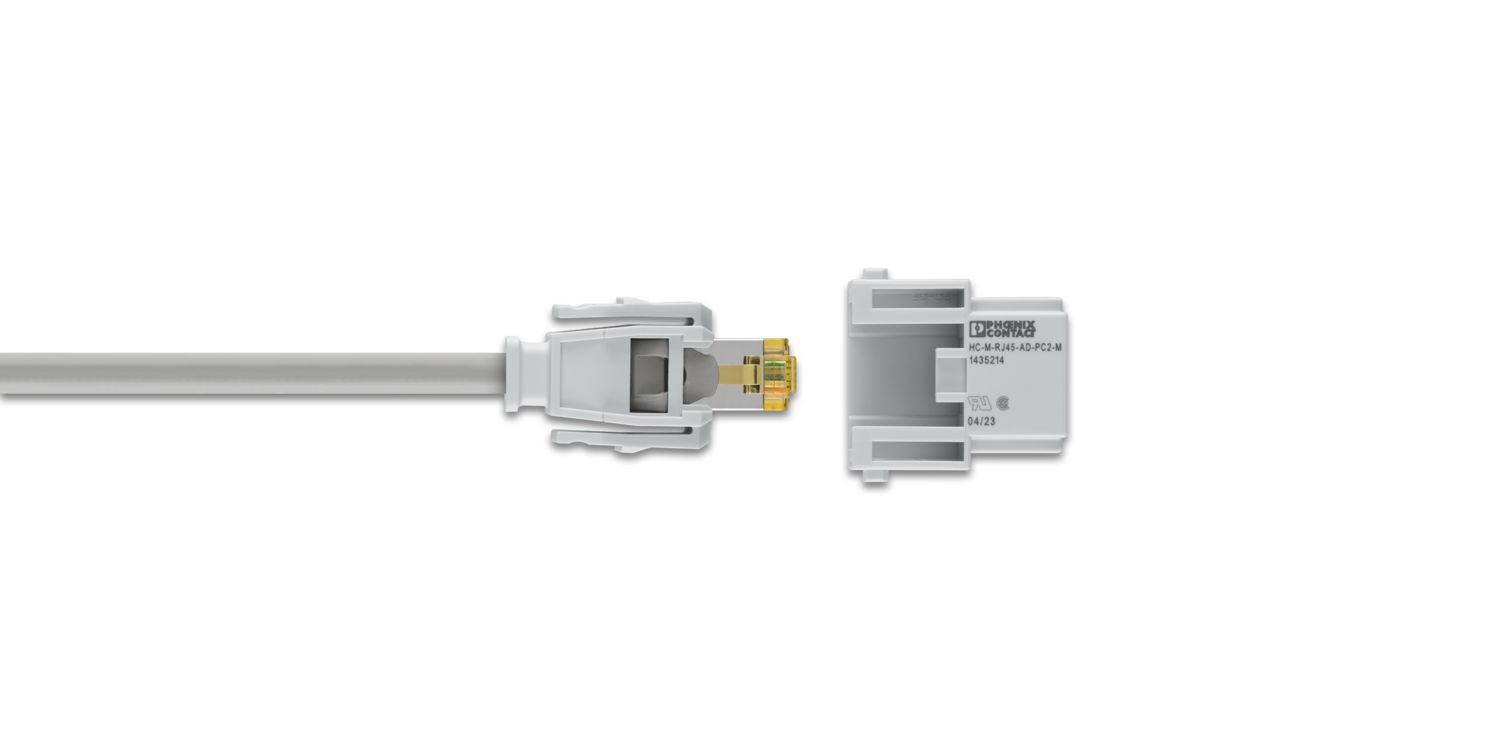

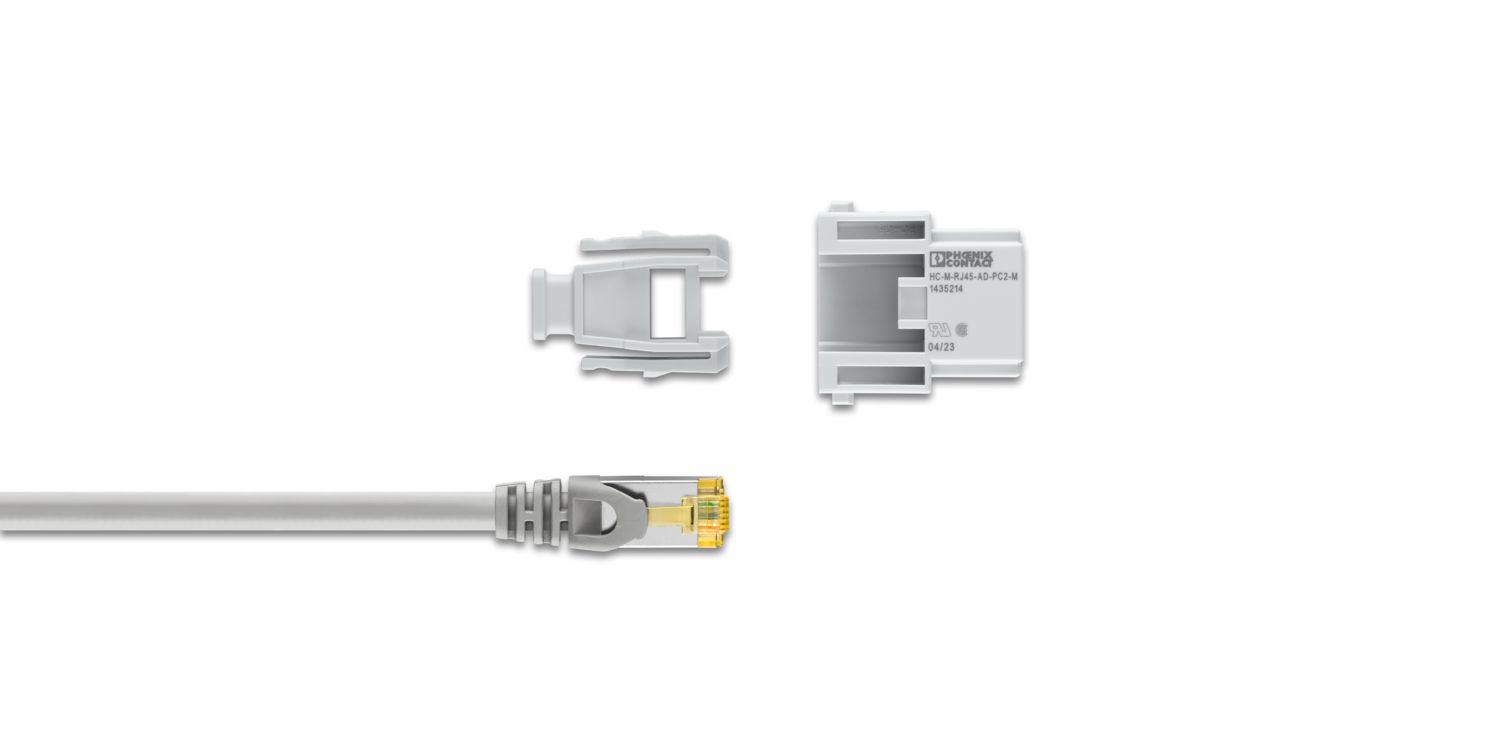

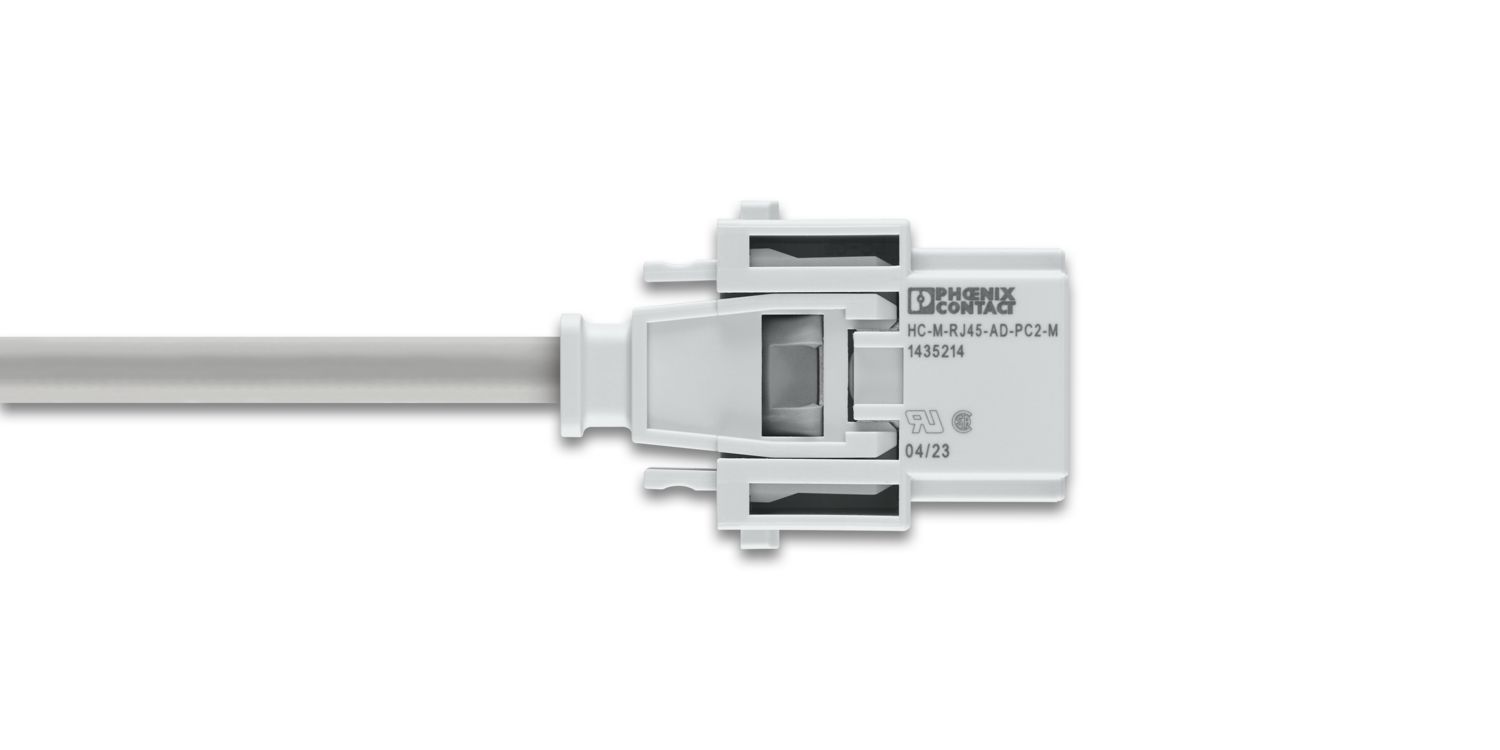

Модуль контактной вставки, адаптер для патч-кабеля, подходящие патч-кабели можно найти в списке принадлежностей
Подробная информация о продукте
| Общая информация | Используйте патч-кабель, входящий в список принадлежностей. |
| Общая информация | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |

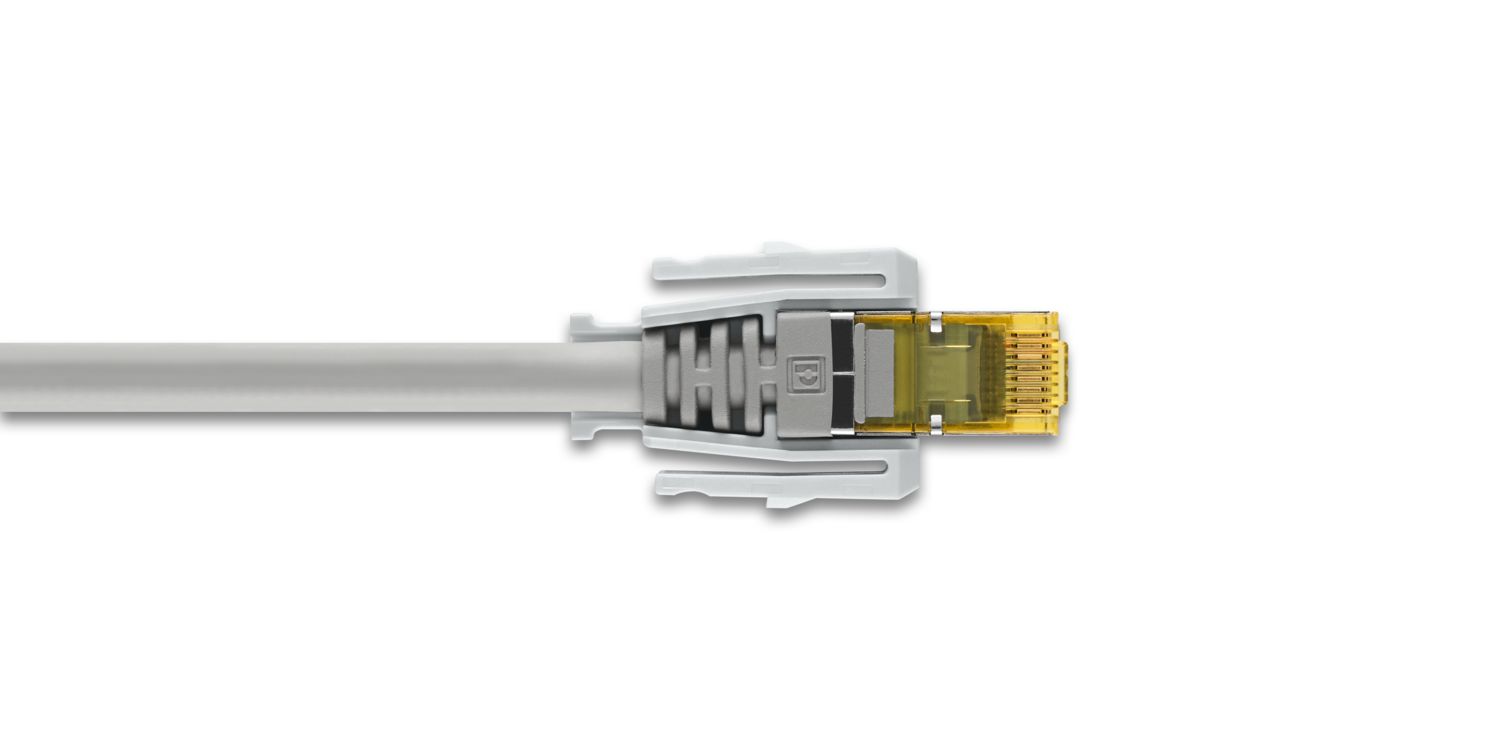

| ВАЖНО: патч-кабели с защитной скобой над механизмом блокировки должны быть подготовлены для использования в этом модуле. Защитную скобу над механизмом блокировки необходимо снять с помощью бокореза, чтобы можно было вставить патч-кабель без столкновения с соседним модулем. |
| Тип изделия | Контактная вставка, модульная |
| Серия | HC-M-RJ45 |
| Применение | Данные |
| Тип датчика | Ethernet |
| Полюсов | 8 |
| Вид при установке | RJ45 |
| Нумерация контактов | 1 - 8 |
| Количество модулей | 1 |
| Исполнение | RJ45 |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Чертеж |
|
| Ширина | 34,2 мм |
| Высота | 50,7 мм |
| Длина | 14,6 мм |
| Механические параметры | |
| Минимальная высота корпуса | 72 мм |
| Расчетное напряжение (III/3) | 48 В |
| Расчетное импульсное напряжение | 0,8 кВ |
| Расчетный ток | 1 A |
| Характеристики передачи (категория) | CAT6A (МЭК 60512-27-100:2008, TIA-568-C.2:2009) |
| Механические данные | |
| Циклы установки | ≥ 500 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, держатель контакта | PC |
| Стандарты / нормативные документы | PC |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Испытание | |
| Стандарты/нормативные документы | PC: Противопожарная защита для рельсовых автомобилей — требования R22, R23 и R24 согл. DIN EN 45545-2 (Уровень опасности HL1 - HL3) |
