Клемма предназначена для установки внутри станции Inline. При помощи данной клеммы можно создавать цепи сегмента внутри главной цепи. Клемма служит не только для запитывания напряжения. Поэтому она не оснащена элементами для защиты от перепутывания полярности и перенапряжения. Данная клемма оснащена светодиодом для диагностики шины. Она использует два бита входных данных, которые указывают статус электронного предохранителя.

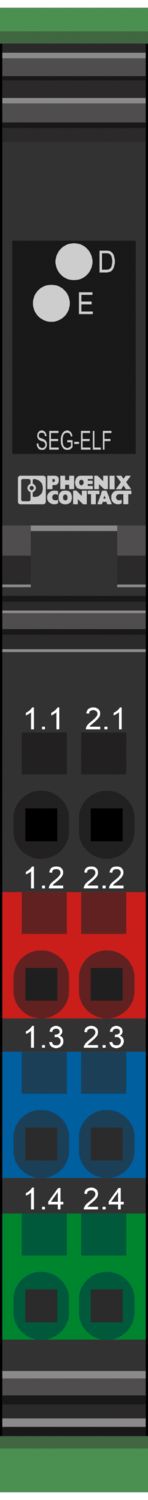

IB IL 24 SEG-ELF-PAC
-
Модуль сегментации
2861409
Сегментные клеммные модули Inline, в комплекте с дополнительными принадлежностями (соединительный штекер и держатели для маркировки), 24 В DC, электронное защитное устройство
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте

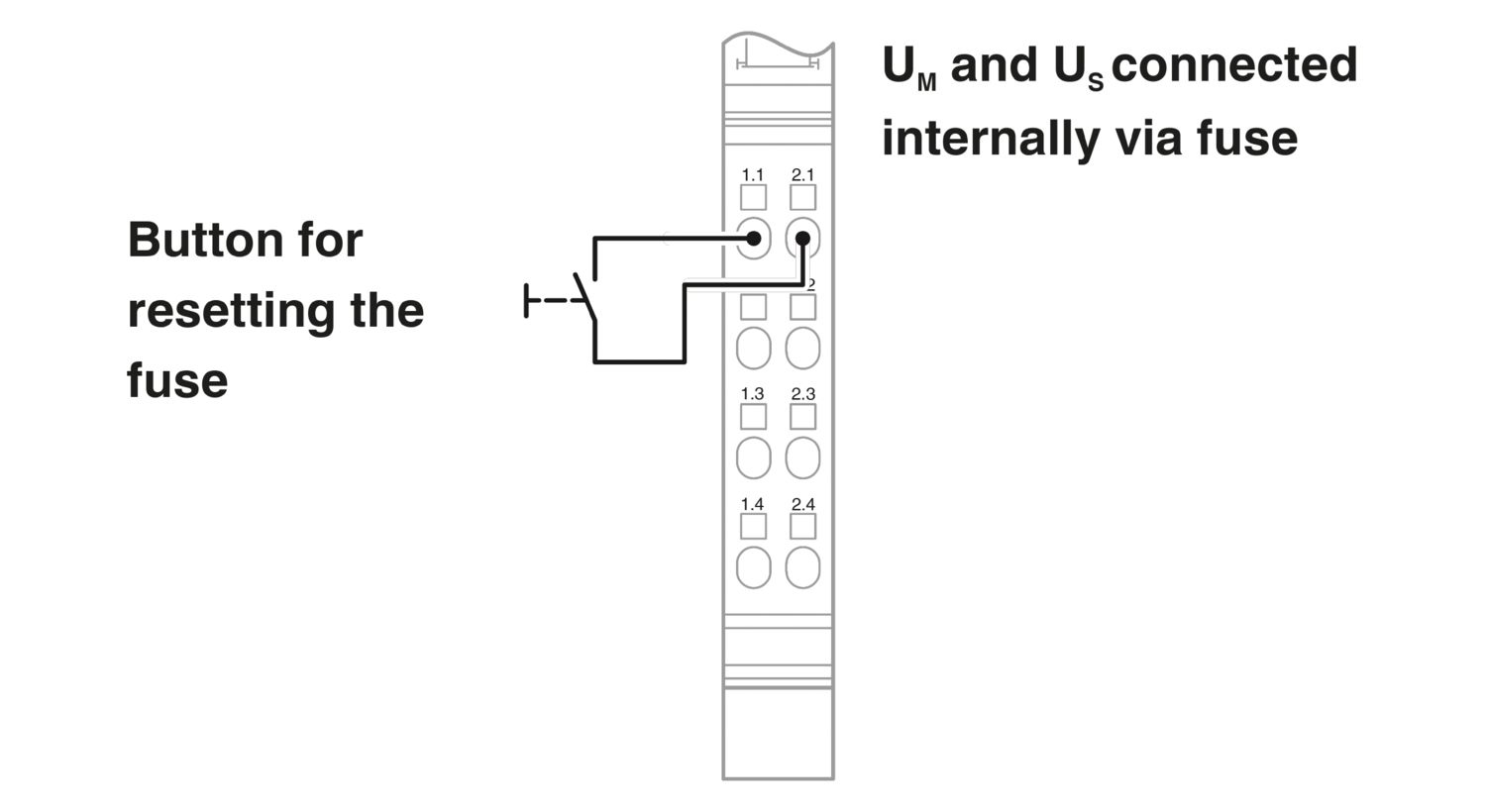

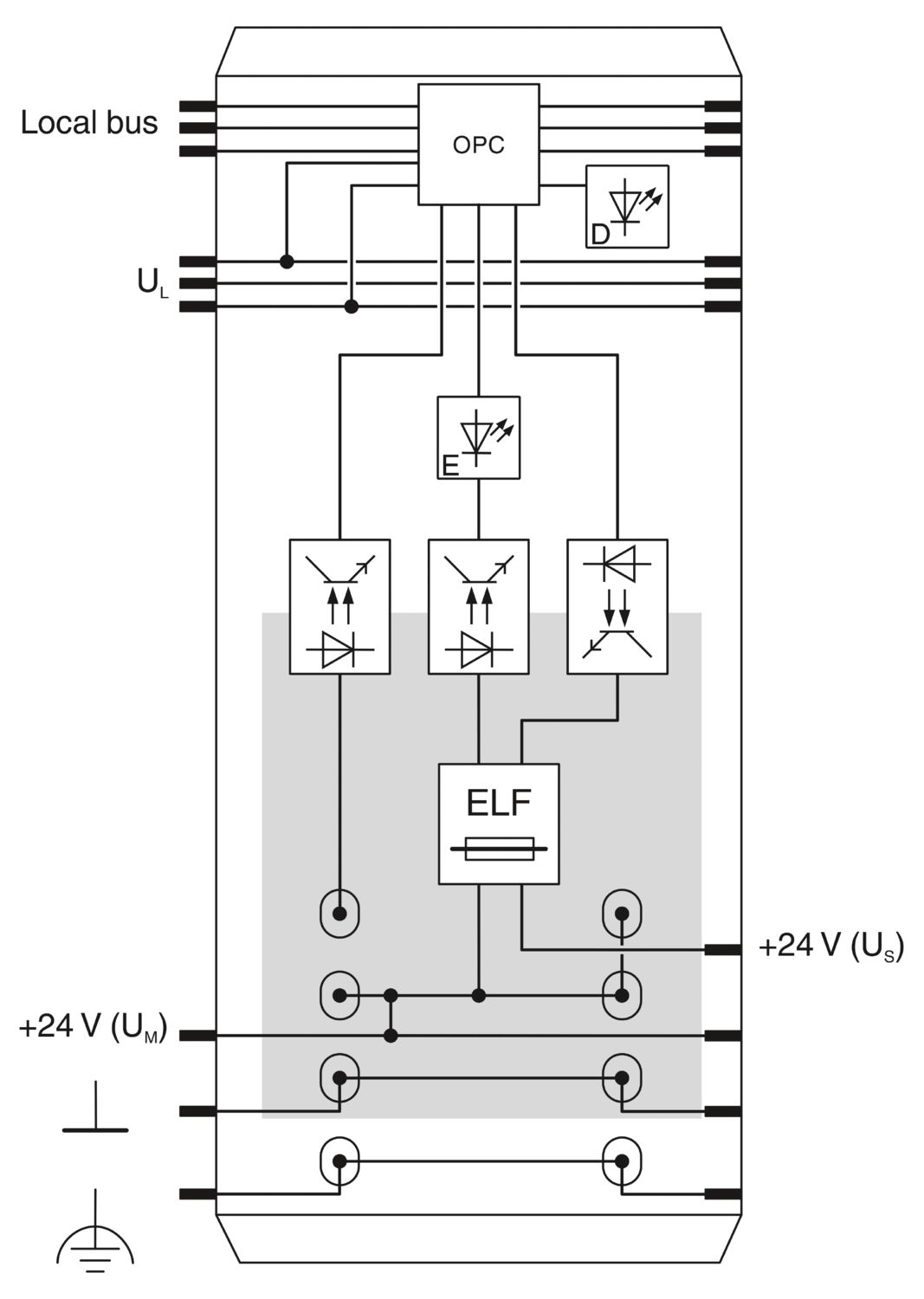

| Чертеж |
|
| Ширина | 12,2 мм |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Ограничение износа | |
| Указание CCCex | Запрещено использование во взрывоопасных зонах в Китае. |
| Локальная шина Inline | |
| Количество интерфейсов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с |
| Модуль | |
| Код ID (десят.) | 190 |
| Идентификационный код (шестнадцатеричн.) | BE |
| Код длины (гекс) | C2 |
| Код длины (дец) | 194 |
| Канал данных процесса | 2 бит |
| Адресное пространство ввода | 2 бит |
| Адресное пространство вывода | 0 бит |
| Длина регистра | 2 бит |
| Потребность в параметрических данных | 1 байт |
| Потребность в конфигурационных данных | 4 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Inline |
| Конструкция | модульный |
| Количество штекеров | 1 |
| Изоляционные характеристики | |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Макс. мощность потерь при номинальных условиях | 0,65 Вт |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин |
| Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин | |
| Питание 7,5 В (логическая схема шины) / питание 24 В (периферийное устройство) 500 В AC 50 Гц 1 мин | |
| Питание 24 В (периферийное устройство) / заземление 500 В AC 50 Гц 1 мин | |
| Защитная схема | Защита от перегрузки |
| Предохранитель | 2,5 А (электронный) |
| Питание | |
| Напряжение на периферийном устройстве | 24 В DC |
| Диапазон напряжений периферийных устройств | 19,2 В DC ... 30 В DC |
| Остаточная пульсация | ± 1,2 В |
| Потребляемый ток, макс. | 2,5 A |
| Потребляемый ток, типовой | 30 мА |
| Потенциалы: Питание логической схемы (UL) | |
| Электропитание | 7,5 В DC (с помощью регулятора напряжения) |
| Потребление тока | макс. 30 мА |
| Потенциалы: Напряжение питания главной цепи (UM) | |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | макс. 2,5 A (номинал) |
| Потенциалы: Питание сегментных цепей (US) | |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Технология подключения | |
| Наименование, подключение | Соединительный штекер Inline |
| Соединение провода | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Соединительный штекер Inline | |
| Тип подключения | Пружинный зажим |
| Сечение жесткого провода | 0,08 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,08 мм² ... 1,5 мм² |
| Сечение провода AWG | 28 ... 16 |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (Для диапазона температур от -25 °C ... +55 °C необходимо предпринять соответствующие меры по предотвращению высокой влажности воздуха (> 85 %).) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (На внешней стороне корпуса допускается кратковременно выпадение небольшого количества конденсата, например, при перемещении клеммных модулей в закрытое помещение.) |
| Тип монтажа | Установка на монтажную рейку |
cULus Listed
ID допуска: E199827
Преимущества для вас
Автоматическое построение сегмента цепи внутри главной цепи тока
Обеспечение защиты сегмента цепи при помощи электронного предохранителя с ограничением тока короткого замыкания
Индикаторы состояния и диагностики
