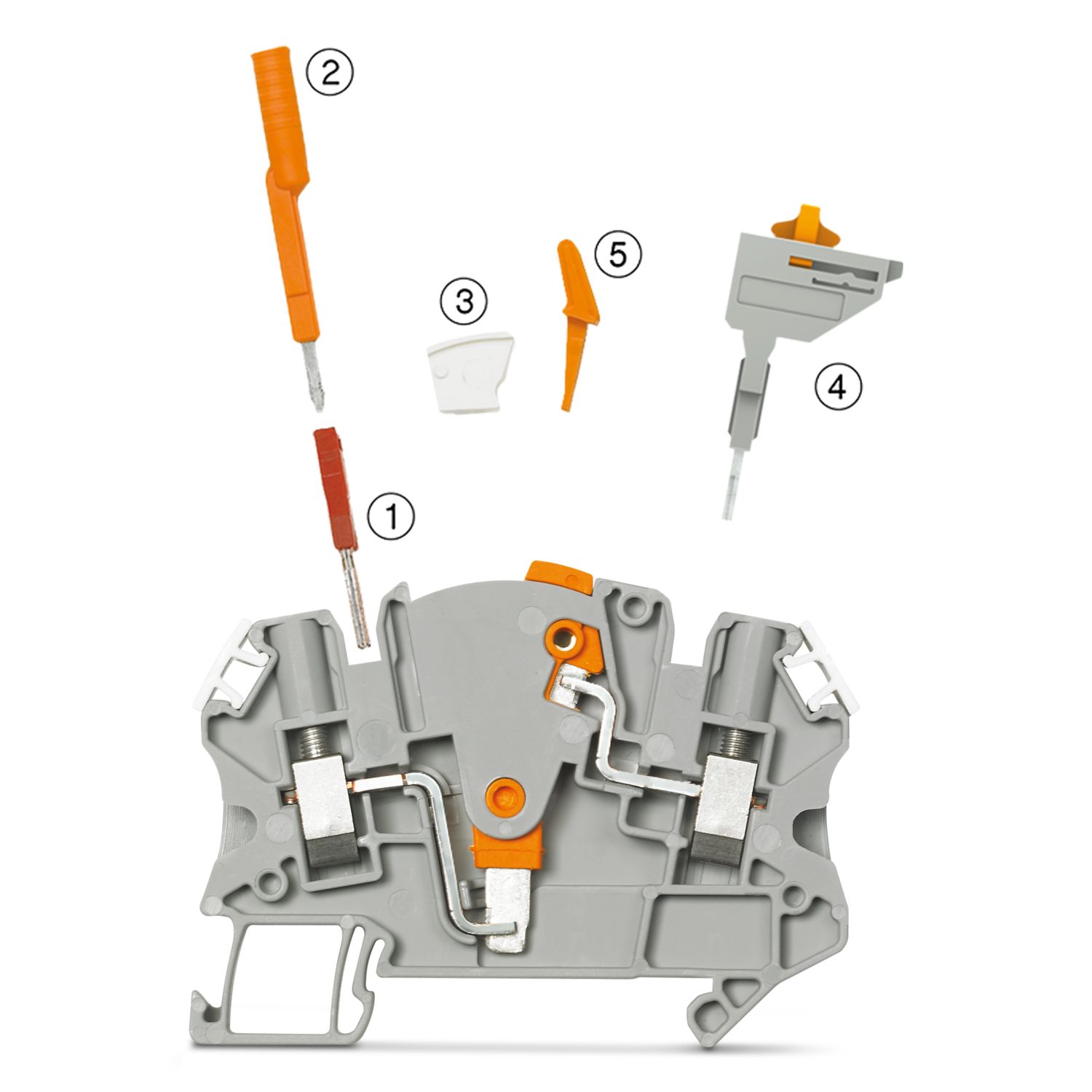

UTME 4 WH - Измерительная клемма с ползунковым размыкателем

1098652

Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 500 В, номинальный ток: 28 A, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм², cечение: 0,14 мм² - 6 мм², монтаж: NS 35/7,5, NS 35/15, цвет: белый

Подробная информация о продукте

Тип изделия	Клемма для измерительных трансформаторов
Количество точек подключения	2
Количество рядов	1
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III

Расчетное импульсное напряжение	6 кВ
Макс. мощность потерь при номинальных условиях	1,02 Вт

Количество точек подключения на ярус	2
Номинальное сечение	4 мм²
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	9 мм
Калиберная пробка	A4
Подключение согласно стандарту	МЭК 60947-7-1
Сечение жесткого провода	0,14 мм² ... 6 мм²
Сечение проводника AWG	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода	0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]	26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения	0,14 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 2,5 мм²
Номинальный ток	28 A
Максимальный ток нагрузки	28 A (bei 6 mm² Leiterquerschnitt starr)
Номинальное напряжение	500 В
Номинальное сечение	4 мм²

Ширина	6,2 мм
Ширина крышки	2,2 мм
Высота	66 мм
Глубина на NS 35/7,5	49,5 мм
Глубина на NS 35/15	57 мм

Цвет	белый (RAL 9010)
Класс воспламеняемости согласно UL 94	V0
Группа изоляционного материала	I
Изоляционный материал	PA
Статическое использование изоляционного материала на холоде	-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется

Механические данные
Открытая боковая стенка	Да

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)	-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)	-5 °C ... 70 °C
Температура окружающей среды (при эксплуатации)	-5 °C ... 70 °C
Допустимая отн. влажность воздуха (при эксплуатации)	20 % ... 90 %
Допустимая влажность воздуха (хранение / транспортировка)	30 % ... 70 %

Подключение согласно стандарту	МЭК 60947-7-1

Тип монтажа	NS 35/7,5
	NS 35/15
Указания по монтажу	Головка винта на монтажных рейках NS 35/7,5 по причинам обеспечения изоляции не должна превышать высоту 5 мм вместе с подкладной шайбой.

Коммерческие данные

Номер артикула	1098652
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Ключ изделия	BE1133
GTIN	4055626944135
Вес/шт. (с упаковкой)	15,17 g
Вес/шт. (без упаковки)	15,17 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	25 A	26 - 10
Группа использования C
	300 В	25 A	26 - 10
Группа использования D
	600 В	5 A	26 - 10

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Компактная конструкция

ТОО «ФЕНИКС КОНТАКТ КАЗАХСТАН»

A15M2A8, г. Алматы; Офис 42, ул. Масанчи, 98А

Задать вопрос +7 727 355 10 61 info@phoenixcontact.kz

EU RoHS
Отвечает требованиям Директивы RoHS	Да
насколько известно, действует освобождение от исполнения требований	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Lead (№ CAS: 7439-92-1)
SCIP	bfdbf755-3fcd-401f-8ffa-907f210ca492
