A utilização de repetidores permite aumentar claramente a capacidade de potência e a disponibilidade de sistemas de bus. A segmentação de bus com repetidores permite o isolamento galvânico e, adicionalmente, a multiplicação da extensão de rede permitida, bem como a expansão do número de participantes.
PSI-REP-RS485W2
-
Repetidor
2313096
Repetidor modular, para isolação de potencial e aumento de alcance em sistemas Bus RS 485 de 2 condutores até 500 Mbit/s, isolação em 4 vias, montável sobre trilhos, alimentação 24 V DC.
Detalhes do produto
| Indicação sobre a aplicação | Somente para uso industrial |
| Indicação sobre a aplicação | No momento, estamos preparando o produto para que ele esteja em conformidade com os requisitos da Lei de Resiliência Cibernética (CRA) da UE a partir de 11 de dezembro de 2027, com base nas informações atualmente disponíveis sobre a CRA. |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Tipo de produto | Conversor de interface |
| MTTF | 1439 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 717 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 305 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| MTBF | 1247 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 261 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) | |
| Propriedades especiais | O produto está sendo preparado para atender à Lei de Resiliência Cibernética (CRA) |

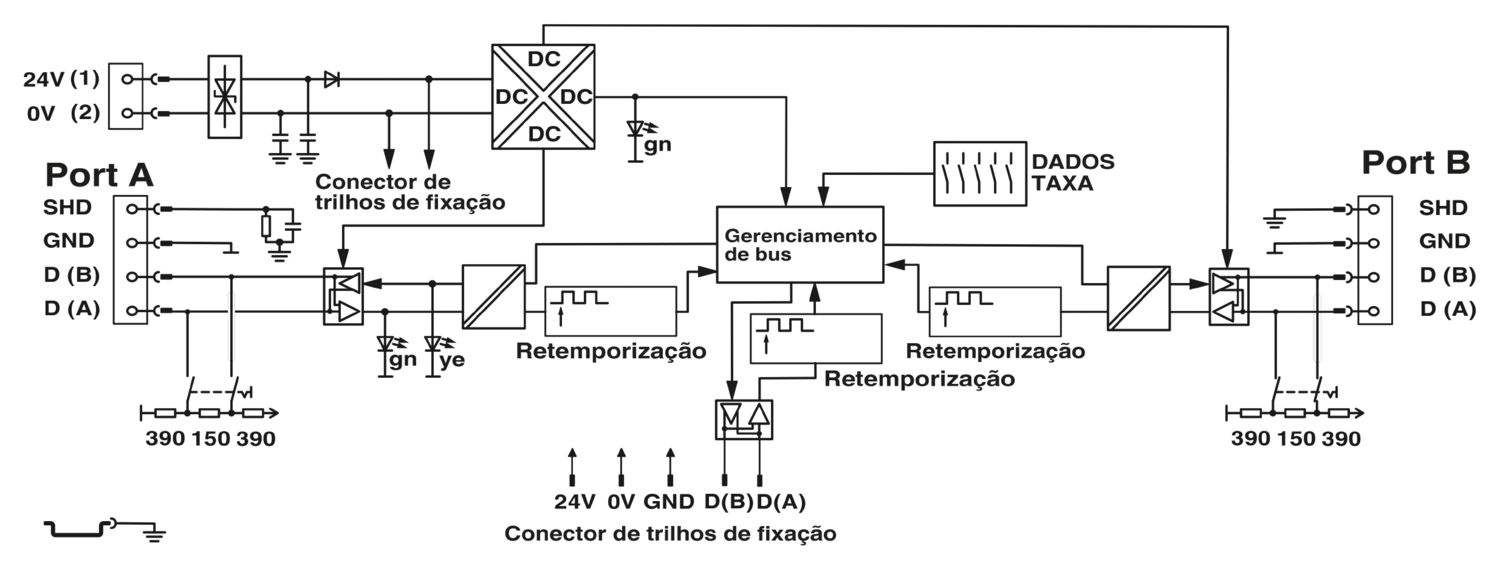

| Separação galvânica | VCC // TBUS // RS-485 (A) // RS-485 (B) |
| Potência de dissipação máxima com condição nominal | 1,8 W |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff (50 Hz, 1 min.) |
| Tensão de teste interfaces de dados | 1,5 kV |
| Alimentação | |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON) |
| Tensão nominal de alimentação | 24 V DC |
| Consumo de corrente típico | 75 mA (24 V DC ) |
| Máximo consumo de energia | ≤ 2 A (Em caso de operação na estação composta, através de conector bus para trilho de fixação) |
| Alimentação | |
| Comprimento de decapagem | 7,00 mm |
| Torque de aperto | 0,6 Nm ... 0,8 Nm |
| Distorção no bit de entrada | máx. ± 35 % |
| Distorção no bit de saída | < 6,25 % |
| Retardo do bit | < 1 Bit |
| Sinal | Modbus |
| Canais de transmissão | 2 (1/1), TD, RD; semiduplex |
| Dados: Interface RS-485, conforme EIA/TIA-485, DIN 66259-4/RS-485 a 2 fios | |
| Velocidade de transmissão | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (ajustável manualmente) |
| Tipo de conexão | Conexão a parafuso plugável |
| Comprimento de transmissão | ≤ 1200 m (de acordo com o índice de transmissão, sistema Bus e tipo de cabo) |
| Resistor de terminação | 390 Ω (comutável para porta A e B) |
| 150 Ω | |
| 390 Ω | |
| Descarregador/ponto de conexão rígido | 0,2 mm² ... 2,5 mm² |
| Descarregador/ponto de conexão flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível AWG máx. | 12 |
| Bitola do condutor flexível AWG mín. | 24 |
| Condutor único/ponto de prensagem do AWG rígido máx. | 12 |
| Condutor único/ponto de prensagem do AWG rígido mín. | 24 |
| Meio de transmissão | 2 fios de par trançado, blindado |
| Formato de arquivo/codificação | UART (11/10 Bit comutável, NRZ) |
| Comutação de sentido de dados | autocontrole, mín. tempo de resposta da estação 2 Bit |
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 99 mm |
| Profundidade | 105 mm |
| Cor (Caixa) | cinza (RAL 7042) |
| Material (Caixa) | PA 6.6-FR |
| Queda livre conforme IEC 60068-2-32 | Queda livre: 1 m |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | Operação: 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | Operação: 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| ≤ 2000 m (Áreas Ex) | |
| Umidade do ar admissível (funcionamento) | 10 % ... 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T5 Gc |
| Certificado | UL 21 ATEX 2550X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| IECEx | |
| Identificação | Ex ec IIC T5 Gc |
| Certificado | IECEx ULD 21.0013X |
| UL, EUA / Canadá | |
| Identificação | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Teste de gases nocivos | |
| Identificação | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência | EN 61000-4-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 55011 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | ± 6 kV |
| Descarga de ar | ± 8 kV |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Faixa de frequência | 80 MHz ... 3 GHz |
| Intensidade de campo | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | ± 2 kV |
| Sinal | ± 2 kV |
| Observação | Critério B |
| Carga de picos de corrente (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de picos de corrente (Surge) | |
| Entrada | ± 0,5 kV |
| Sinal | ± 1 kV |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Observação | Critério A |
| Tensão | 10 V |
| Emissão de interferência | |
| Normas / Determinações | EN 55011 |
| Observação | Classe A, campo de aplicação industrial |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Livre de substâncias nocivas à película de verniz | VDMA 24364:2018-05 |
| Normas / Determinações | EN 62368 |
| Tipo de montagem | Montagem em trilho de fixação |
cULus Recognized
ID de certificação: E238705cUL Listed
ID de certificação: E199827UL registrado
ID de certificação: E199827IECEx
ID de certificação: IECEx ULD 21.0013XATEX
ID de certificação: UL 21 ATEX 2550X
Suas vantagens
Taxas de transmissão de dados até 500 kBit/s, ajustável mediante a chave DIP
Isolamento em 4 vias de alta qualidade entre todas as interfaces
Sobreamostragem de bits para identificação segura de falhas esporádicas
Retemporização de bits para uma cascata desejada dos equipamentos
Resistores de terminação integrados comutáveis
Combinável de forma modular através de conector de trilhos de fixação com os conversores de fibra óptica PSI-MOS
Homologado para utilização na zona 2
