O conversor de fibra ótica PSI-MOS-RS485W2/FO... transforma com transparência de protocolo sinal de dados elétrico em óptico. O diagnóstico óptico integrado permite um monitoramento permanente das faixas de fibra óptica durante a instalação e também durante o funcionamento. Se a potência de sinal nas linhas de fibra ótica baixar a um nível crítico, é ativado um contato flutuante. Os equipamentos terminais PSI-MOS-RS485W2/FO... E realizam a conversão de uma interface RS-485 para um cabo de fibra óptica. Eles são aplicados preferencialmente em ligações ponto a ponto.
PSI-MOS-RS485W2/FO1300 E
-
Conversor com conector de fibra óptica
2708562
Conversor fibra óptica c/ diagn. óptico integrado, contato alarme, p/ sistemas Bus RS-485 2 condutores (SUCONET K, MODBUS ...) até 500 kBit/s, codificação NRZ, dispos. terminal c/ 1 interface fibra óptica (SC-duplex), 1300 nm, p/ cabo fibra de vidro

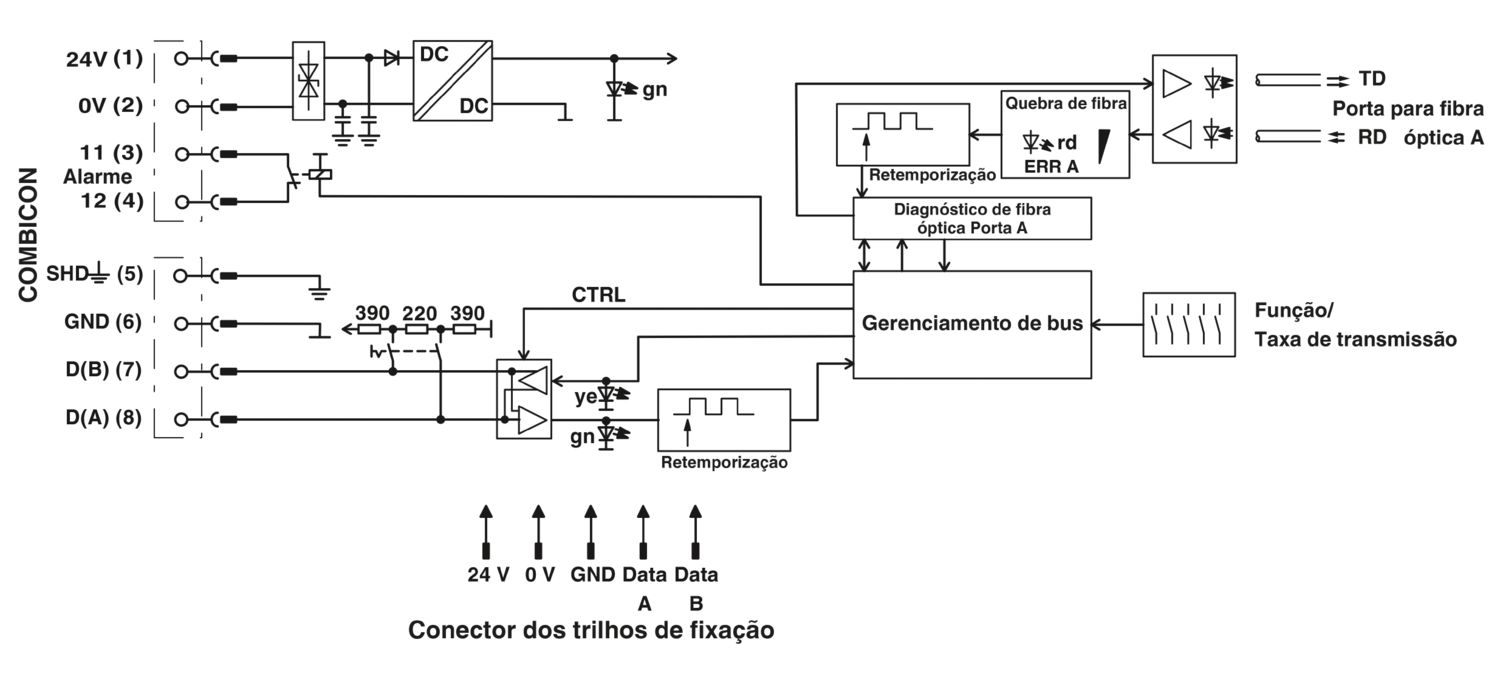

Detalhes do produto
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Tipo de produto | Conversor de mídia |
| Família de produtos | PSI-MOS |
| MTTF | 903 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 412 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 169 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| MTBF | 484 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 102 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) |
| Separação galvânica | VCC // RS-485 |
| Potência de dissipação máxima com condição nominal | 1,375 W |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff (50 Hz, 1 min.) |
| Alimentação | |
| Faixa de tensão de alimentação | 18 V DC ... 32 V DC |
| Tensão nominal de alimentação | 24 V DC (conforme UL) |
| Consumo de corrente típico | 55 mA (24 V DC) |
| Máximo consumo de energia | 90 mA |
| ≤ 2 A (Em caso de operação na estação composta, através de conector bus para trilho de fixação) | |
| Comutar | |
| Denominação saída | Saída de relé |
| Descrição da saída | Contato de alarme |
| Quantidade de saídas | 1 |
| Tensão de comutação máxima | 60 V DC (Carga ôhmica, carga geral) |
| 30 V AC (carga ôhmica) | |
| 42 V AC (peak, carga ôhmica) | |
| Corrente máx. em regime permanente | 0,46 A |
| Alimentação | |
| Tipo de conexão | Borne a parafuso plugável COMBICON |
| Comprimento de decapagem | 7,00 mm |
| Torque de aperto | 0,56 Nm ... 0,79 Nm |
| Distorção no bit de entrada | ± 35 % (Admissível:) |
| Distorção no bit de saída | < 6,25 % |
| Sinal | Modbus |
| S-BUS | |
| Suconet K | |
| J-BUS | |
| DATA HIGHWAY | |
| Dados: condutor de fibra óptica óptico | |
| Número de canais | 1 |
| Potência de transmissão mínima | -3,4 dBm (50/125 μm, fibra de vidro multimodo) |
| -4,7 dBm (62,5/125 μm, fibra de vidro multimodo) | |
| -5,5 dBm (9/125 μm, fibra de vidro monomodo) | |
| Comprimento máx. de transmissão incl. 3 dB de reserva de sistema | 25 km (com F-G 50/125 0,7 dB/km com 1300 nm) |
| 22 km (com F-G 62,5/125 0,8 dB/km em 1300 nm) | |
| 45 km (com F-E 9/125 0,4 dB/km com 1300 nm) | |
| Protocolo de transmissão | Protocolo transparente para interface RS-485 |
| Tipo de conexão | SC-Duplex |
| Comprimento de onda | 1300 nm |
| Sensibilidade de recepção mínima | -25,5 dBm (50/125 µm) |
| -25,5 dBm (62,5/125 µm) | |
| -26,5 dBm (9/125 µm) | |
| Sensibilidade de recepção máxima | 0 dBm (9/125 µm) |
| Meio de transmissão | Fibra de vidro multimodo |
| Fibra de vidro monomodo | |
| Dados: Interface RS-485, 2 fios | |
| Taxa de transmissão serial | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s |
| Tipo de conexão | Conexão a parafuso plugável |
| Comprimento de transmissão | ≤ 1200 m (de acordo com o índice de dados com linha de dados blindada, torcida) |
| Resistor de terminação | 390 Ω (comutável) |
| 220 Ω | |
| 390 Ω | |
| Descarregador/ponto de conexão rígido | 0,2 mm² ... 2,5 mm² |
| Descarregador/ponto de conexão flexível | 0,2 mm² ... 2,5 mm² |
| Bitola do condutor flexível AWG máx. | 14 |
| Bitola do condutor flexível AWG mín. | 24 |
| Condutor único/ponto de prensagem do AWG rígido máx. | 14 |
| Condutor único/ponto de prensagem do AWG rígido mín. | 24 |
| Meio de transmissão | Cobre |
| Formato de arquivo/codificação | UART (11/10 Bit comutável, NRZ), tolerância a escorregamento |
| Comutação de sentido de dados | autocontrole |
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 99 mm |
| Profundidade | 105 mm |
| Cor (Caixa) | cinza (RAL 7042) |
| Material (Caixa) | PA 6.6-FR |
| Condutor de fibra óptica | |
| Tipos de fibra | 50/125 µm |
| 9/125 µm | |
| Fibra de vidro | |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | : 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| ≤ 2000 m (Áreas Ex) | |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T4 Gc |
| Certificado | UL 21 ATEX 2550X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| IECEx | |
| Identificação | Ex ec IIC T4 Gc |
| Certificado | IECEx ULD 21.0013X |
| UL, EUA / Canadá | |
| Identificação | Class I, Zone 2, AEx ec IIC T4 Gc |
| Ex ec IIC T4 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Teste de gases nocivos | |
| Identificação | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência | EN 61000-6-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 55011 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | ± 6 kV |
| Descarga de ar | ± 8 kV |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Intensidade de campo | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | ± 2 kV |
| Sinal | ± 2 kV |
| Observação | Critério B |
| Carga de picos de corrente (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de picos de corrente (Surge) | |
| Entrada | ± 0,5 kV |
| Sinal | ± 1 kV |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Observação | Critério A |
| Tensão | 10 V |
| Emissão de interferência | |
| Normas / Determinações | EN 55011 |
| Observação | Classe A, campo de aplicação industrial |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Livre de substâncias nocivas à película de verniz | VDMA 24364:2018-05 |
| Tipo de montagem | Montagem em trilho de fixação |
cULus Recognized
ID de certificação: E238705ATEX
ID de certificação: PxCIF07ATEX2708559XIECEx
ID de certificação: IECEx ULD 21.0013XcUL Listed
ID de certificação: E199827UL registrado
ID de certificação: E199827ATEX
ID de certificação: UL 21 ATEX 2550X
Suas vantagens
Conexões plugáveis através de borne parafuso COMBICON
Disponibilidade de tensão de alimentação e sinais de dados através de conectores bus para trilho de fixação para a operação em conjunto
Combinável de forma modular através de conector bus para trilho de fixação com o repetidor de cobre PSI
Identificação automática de taxa de transmissão de dados ou ajuste fixo da taxa de transmissão de dados através de chave DIP
Possível alimentação de tensão redundante através da fonte de alimentação do sistema opcional
Isolamento galvânico de alta qualidade entre todas as interfaces (RS-485 // portas de fibra óptica // alimentação // conector de trilhos de fixação)
Homologado para utilização na zona 2
Contato de comutação sem potencial para o alarme antecipado em trechos críticos de condutor de fibra óptica
Diagnóstico óptico integrado para monitoramento permanente dos trechos de condutor de fibra óptica
Adequado para taxas de transmissão até 500 kBit/s
