A utilização de repetidores permite aumentar claramente a capacidade de potência e a disponibilidade de sistemas de bus. A segmentação de bus com repetidores permite o isolamento galvânico e, adicionalmente, a multiplicação da extensão de rede permitida, bem como a expansão do número de participantes.
PSI-REP-PROFIBUS/12MB
-
Repetidor
2708863
Repetidor modular para isolamento galvânico e aumento de alcance para PROFIBUS até 12 Mbit/s, isolamento de 4 vias, para fixação em trilho, alimentação de 24 V DC. O produto está sendo preparado para atender à Lei de Resiliência Cibernética (CRA).
Detalhes do produto

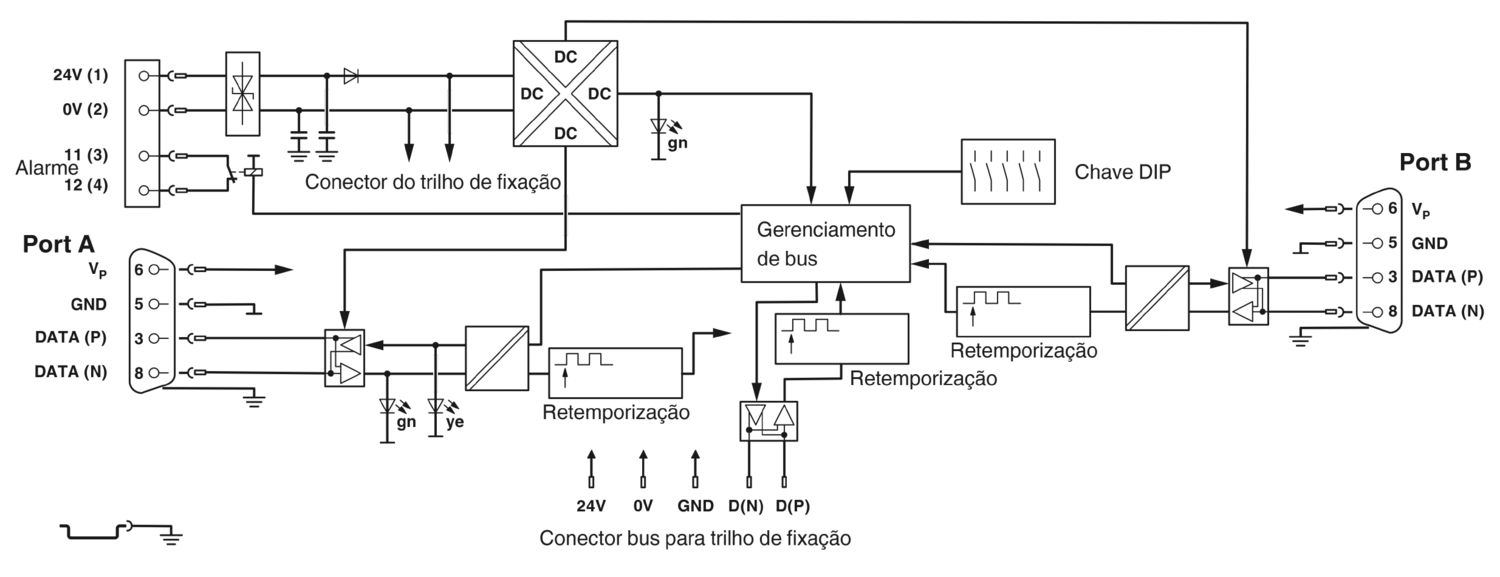

| Indicação sobre a aplicação | Somente para uso industrial |
| Indicação sobre a aplicação | No momento, estamos preparando o produto para que ele esteja em conformidade com os requisitos da Lei de Resiliência Cibernética (CRA) da UE a partir de 11 de dezembro de 2027, com base nas informações atualmente disponíveis sobre a CRA. |
| Restrição de uso | |
| Nota CCCex | Não é permitida a utilização em atmosferas potencialmente explosivas na China. |
| Tipo de produto | Conversor de interface |
| MTTF | 1638 Anos (Padrão SN 29500, temperatura 25 °C, ciclo de trabalho 21 %) |
| 812 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 34,25 %) | |
| 340 Anos (Padrão SN 29500, temperatura 40 °C, ciclo de trabalho 100 %) | |
| MTBF | 1136 Anos (Padrão Telcordia, temperatura: 25 °C, ciclo de trabalho: 21% (5 dias/semana, 8 h/dia)) |
| 238 Anos (Padrão Telcordia, temperatura: 40 °C, ciclo de trabalho: 34,25% (5 dias/semana, 12 h/dia)) |
| Separação galvânica | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Potência de dissipação máxima com condição nominal | 2,16 W |
| Tensão de teste interface de dados / alimentação | 1,5 kVeff (50 Hz, 1 min.) |
| Tensão de teste interfaces de dados | 1,5 kV |
| Alimentação | |
| Faixa de tensão de alimentação | 18 V DC ... 30 V DC (através de borne a parafuso plugável COMBICON) |
| Tensão nominal de alimentação | 24 V DC |
| Consumo de corrente típico | 90 mA (24 V DC ) |
| Máximo consumo de energia | ≤ 2 A (Em caso de operação na estação composta, através de conector bus para trilho de fixação) |
| Comutar | |
| Denominação saída | Saída de relé |
| Descrição da saída | Contato de alarme |
| Quantidade de saídas | 1 |
| Tensão de comutação máxima | 60 V DC (Carga ôhmica, carga geral) |
| 30 V AC (carga ôhmica) | |
| 42 V AC (peak, carga ôhmica) | |
| Corrente-limite permanente | 0,46 A |
| Alimentação | |
| Descarregador/ponto de conexão rígido | 0,2 mm² ... 2,5 mm² |
| Descarregador/ponto de conexão flexível | 0,2 mm² ... 2,5 mm² |
| Bitola de condutor flexível [AWG] | 24 ... 14 |
| Comprimento de decapagem | 7,00 mm |
| Torque de aperto | 0,6 Nm ... 0,8 Nm |
| Distorção no bit de entrada | máx. ± 35 % |
| Distorção no bit de saída | < 6,25 % |
| Retardo do bit | 1 Bit (Modo direto) |
| Sinal | PROFIBUS |
| Canais de transmissão | 2 (1/1), TD, RD; semiduplex |
| Dados: PROFIBUS conforme IEC 61158, RS-485 2-fios | |
| Velocidade de transmissão | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kBit/s (ajustável automaticamente e manualmente) |
| Tipo de conexão | 9 Suportes D-SUB |
| Torque de aperto | 0,4 Nm |
| Comprimento de transmissão | ≤ 1200 m (de acordo com a taxa de transmissão, sistema Bus e tipo de cabo) |
| Resistor de terminação | externo |
| Meio de transmissão | 2 fios de par trançado, blindado |
| Formato de arquivo/codificação | UART (11 Bit, NRZ) |
| Comutação de sentido de dados | autocontrole, mín. tempo de resposta da estação 2 Bit |
| Tensão nominal de saída | 5 V DC ±5 % |
| Corrente de saída | 50 mA |
| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 99 mm |
| Profundidade | 105 mm |
| Cor (Caixa) | cinza (RAL 7042) |
| Material (Caixa) | PA 6.6-FR |
| Queda livre conforme IEC 60068-2-32 | Queda livre: 1 m |
| Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 | Operação: 5g, 10 ... 150 Hz, 2,5 h, no sentido XYZ |
| Impacto conforme a EN 60068-2-27/IEC 60068-2-27 | Operação: 15g, duração 11 ms, impulso de choque semisenoidal |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -20 °C ... 60 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Altitude | ≤ 5000 m (Limitação, ver declaração do fabricante para operação em altura) |
| ≤ 2000 m (Áreas Ex) | |
| Umidade do ar admissível (funcionamento) | 30 % ... 95 % (sem condensação) |
| CE | |
| Certificado | Conformidade CE |
| ATEX | |
| Identificação | II 3 G Ex ec IIC T5 Gc |
| Certificado | UL 21 ATEX 2550X |
| Observação | Observar as instruções especiais de instalação na documentação! |
| IECEx | |
| Identificação | Ex ec IIC T5 Gc |
| Certificado | IECEx ULD 21.0013X |
| UL, EUA / Canadá | |
| Identificação | Class I, Zone 2, AEx ec IIC T5 Gc |
| Ex ec IIC T5 Gc X | |
| Class I, Div. 2, Groups A, B, C, D | |
| Certificação Coreia do Sul, KC | |
| Certificado | MSIP-REI-PCK-2708863 |
| Teste de gases nocivos | |
| Identificação | ISA-S71.04-1985 G3 Harsh Group A |
| Compatibilidade eletromagnética | Conformidade com a diretriz EMC 2014/30/UE |
| Resistência contra interferência | EN 61000-4-2 |
| Emissão de interferências | |
| Normas/Disposições | EN 55011 |
| Descarga de eletricidade estática | |
| Normas / Determinações | EN 61000-4-2 |
| Descarga de eletricidade estática | |
| Descarga de contato | ± 6 kV |
| Descarga de ar | ± 8 kV |
| Observação | Critério B |
| Campo HF eletromagnético | |
| Normas / Determinações | EN 61000-4-3 |
| Campo HF eletromagnético | |
| Faixa de frequência | 80 MHz ... 3 GHz |
| Intensidade de campo | 10 V/m |
| Observação | Critério A |
| Transientes rápidos (Burst) | |
| Normas / Determinações | EN 61000-4-4 |
| Transientes rápidos (Burst) | |
| Entrada | ± 2 kV |
| Sinal | ± 2 kV |
| Observação | Critério B |
| Carga de picos de corrente (Surge) | |
| Normas / Determinações | EN 61000-4-5 |
| Carga de picos de corrente (Surge) | |
| Entrada | ± 0,5 kV |
| Sinal | ± 1 kV |
| Observação | Critério B |
| Interferência induzida | |
| Normas / Determinações | EN 61000-4-6 |
| Interferência induzida | |
| Observação | Critério A |
| Tensão | 10 V |
| Emissão de interferência | |
| Normas / Determinações | EN 55011 |
| Observação | Classe A, campo de aplicação industrial |
| Critérios | |
| Critério A | Indicação operacional normal dentro dos limites estabelecidos. |
| Critério B | Indicação operacional com perturbação temporária que o próprio equipamento corrige. |
| Livre de substâncias nocivas à película de verniz | VDMA 24364:2018-05 |
| Normas / Determinações | EN 62368 |
| Tipo de montagem | Montagem em trilho de fixação |
cULus Listed
ID de certificação: E238705cULus Recognized
ID de certificação: E238705cUL Listed
ID de certificação: E199827UL registrado
ID de certificação: E199827IECEx
ID de certificação: IECEx ULD 21.0013XATEX
ID de certificação: UL 21 ATEX 2550X
Suas vantagens
Identificação automática de taxa de transmissão de dados ou ajuste fixo da taxa de transmissão de dados através de chave DIP
Adequados para todas as taxas de transmissão de dados até 12 MBit/s
Isolamento em 4 vias de alta qualidade entre todas as interfaces
Sobreamostragem de bits para identificação segura de falhas esporádicas
Retemporização de bits para uma cascata desejada dos equipamentos
Filtração de telegramas com erros através de identificação de delimitador de início
Combinável de forma modular através de conector de trilhos de fixação com os conversores de fibra óptica PSI-MOS
