O módulo se destina ao uso dentro de uma estação Axioline F. Ele serve para avaliar sensores de percurso magnetostritivos com interface start/stop. O módulo apura a posição, medindo o tempo de ação de uma ou várias ondas mecânicas nos sensores de percurso magnetostritivos conectados. Com a ajuda da velocidade de propagação conhecida dessas ondas mecânicas, o módulo calcula a posição dos ímãs nos sensores de percurso magnetostritivos. As posições são registradas de modo assíncrono em relação ao bus local Axioline F.

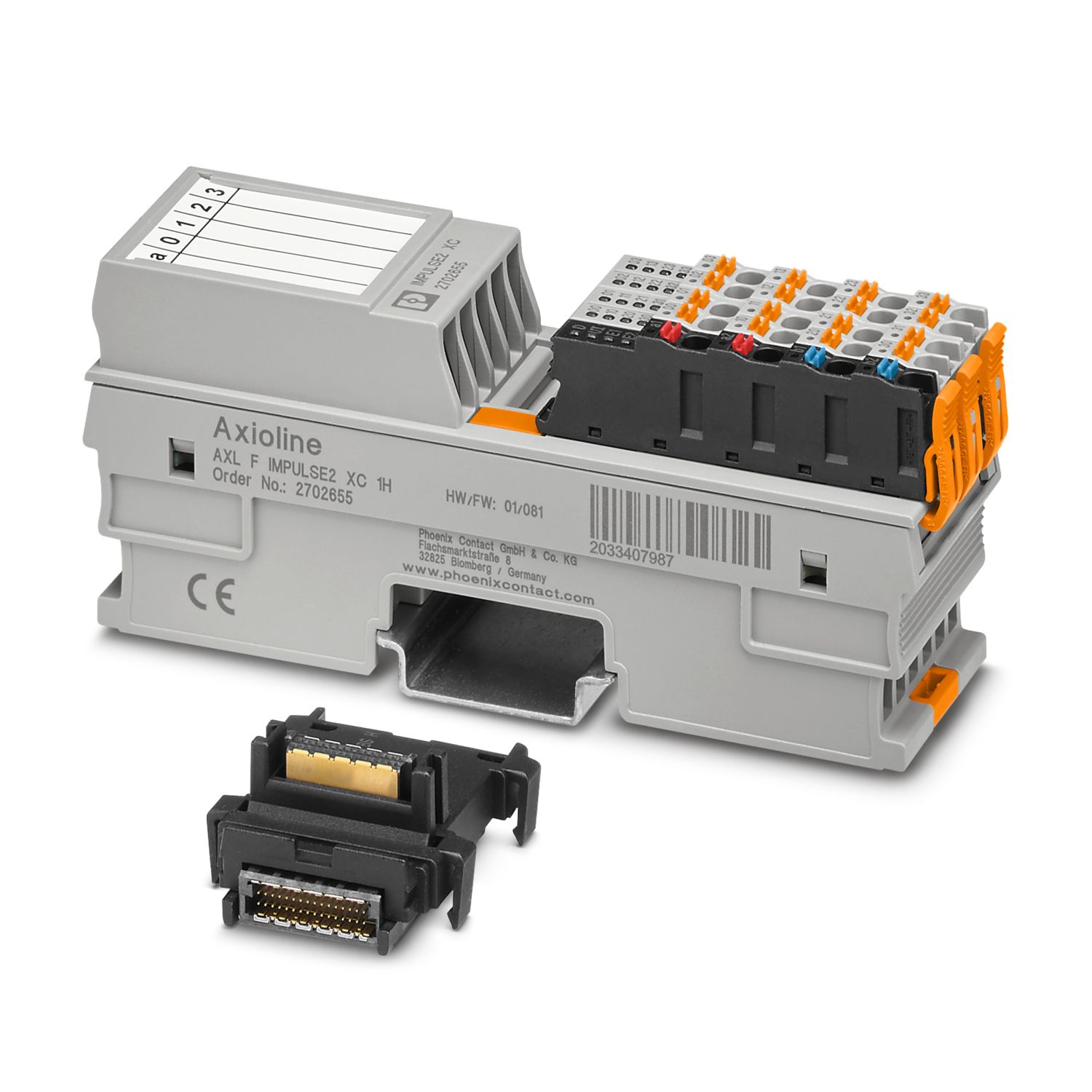

AXL F IMPULSE2 XC 1H
-
Módulo de função
2702655
Axioline F, Módulo funcional, Entradas digitais: 4, 24 V DC, Variante Extreme Conditions, velocidade de transmissão no bus local: 100 MBit/s, grau de proteção: IP20, inclusive módulo de base de bus e conectores Axioline F
Download gratuito disponível.
Downloads
Detalhes do produto

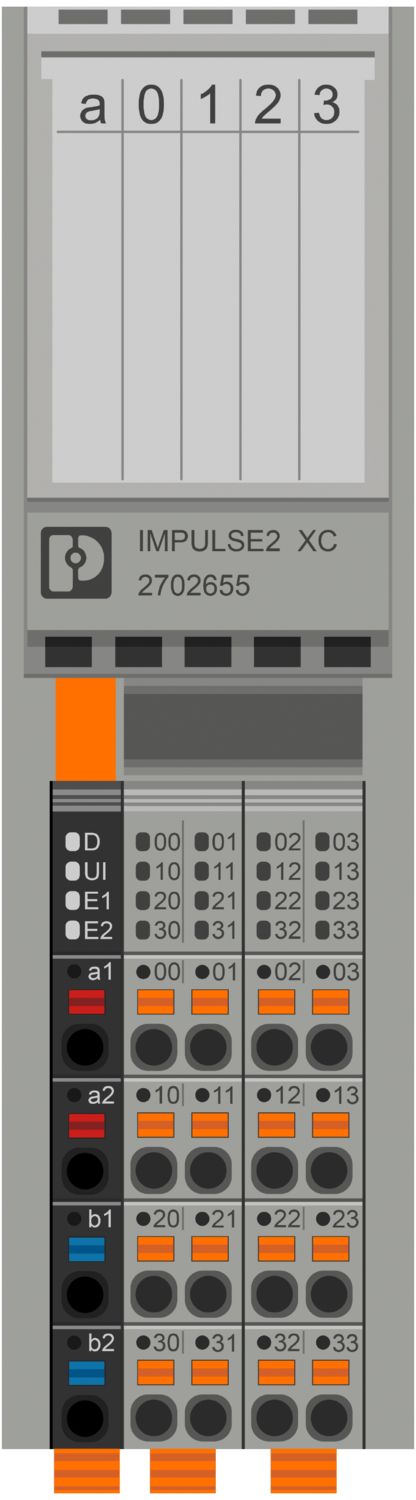

| Desenho de medidas |
|
| Largura | 35 mm |
| Altura | 126,1 mm |
| Profundidade | 54 mm |
| Instrução para dimensões | A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Bus local Axioline F | |
| Número de interfaces | 2 |
| Tipo de conexão | Módulo base de bus |
| Velocidade de transmissão | 100 MBit/s |
| Módulo | |
| Área de endereçamento de entrada | 46 Byte |
| Área de endereçamento de saída | 46 Byte |
| Necessidade de dados de parâmetros | 1 Byte |
| Necessidade de dados de configuração | 7 Byte |
| Digital: | |
| Denominação entrada | Entradas digitais |
| Descrição da entrada | EN 61131-2 Tipo 1 e 3 |
| Quantidade de entradas | 4 |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | 1 condutor |
| Faixa de tensão de entrada sinal "0" | -3 V DC ... 5 V DC |
| Faixa de tensão de entrada sinal "1" | 11 V DC ... 30 V DC |
| Tensão de entrada nominal UIN | 24 V DC |
| Corrente de entrada nominal com UIN | 2,4 mA |
| Tempo de filtragem de entrada | 250 µs |
| 1000 µs | |
| 3000 µs | |
| Ligação de proteção | Proteção contra inversão de polaridade das entradas; díodo paralelo (30 V, 5 s) |
| Tipo de produto | Componentes E/S |
| Família de produtos | Axioline F |
| Formato | modular em bloco |
| Posição de montagem | à escolha (sem redução da temperatura) |
| Escopo de fornecimento | inclusive módulo de base de bus e conectores Axioline F |
| Propriedades especiais | Variante Extreme Conditions |
| Propriedades de isolamento | |
| Categoria de sobretensão | II (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potência de dissipação máxima com condição nominal | 1,7 W |
| Encoder | |
| Quantidade | 2 |
| Tensão de saída nominal | 24 V DC (UI - 0,5 V) |
| Faixa de tensão | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Capacidade de corrente | típ. 500 mA |
| Ligação de proteção | Proteção contra surto; eletrônico (35 V, 0,5 s) |
| Proteção contra curto-circuito; eletrônico | |
| Proteção contra transientes; Blindagem | |
| Potenciais: Alimentação do bus local Axioline F (UBus) | |
| Tensão de alimentação | 5 V DC (via módulo de base Bus) |
| Consumo de corrente | máx. 150 mA |
| Potenciais: Alimentação da tensão de alimentação (UI) | |
| Tensão de alimentação | 24 V DC |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC inclusive todas as tolerâncias, inclusive rypple |
| Consumo de corrente | máx. 30 mA (Alimentação da interface de impulsos, sem alimentação do encoder) |
| Ligação de proteção | Proteção contra surto; eletrônico (35 V, 0,5 s) |
| Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade | |
| Proteção contra transientes; Diodo supressor | |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Lógica | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Periferia de impulsos (alimentação 24 V) | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Terra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Conector Axioline F |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| Bitola do condutor, fixa | 0,2 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Comprimento de decapagem | 8 mm |
| Conector Axioline F | |
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Bitola do condutor, rígida | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C (Padrão) |
| -40 °C ... 70 °C (Avançado, veja o capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica.) | |
| Grau de proteção | IP20 (conforme declaração do fabricante) |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Teste (gás nocivo) | |
| Padrão de teste | ISA-71.04-2013 G3 Harsh Group A |
| IEC 60068-2-60:2015 Method 4 | |
| Temperatura | 25 °C ±1 K |
| Umidade do ar (relativo) | 75 % ±3 % |
| Duração do teste | 21 Dias |
| Concentração de volume H2S (Sulfeto de hidrogênio) | 50 ppb |
| Concentração de volume NO2 (Dióxido de nitrogênio) | 1250 ppb |
| Concentração de volume Cl2 (Cloro) | 10 ppb |
| Concentração de volume SO2 (Dióxido de enxofre) | 300 ppb |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Montagem em trilho de fixação |
| Posição de montagem | à escolha (sem redução da temperatura) |
Suas vantagens

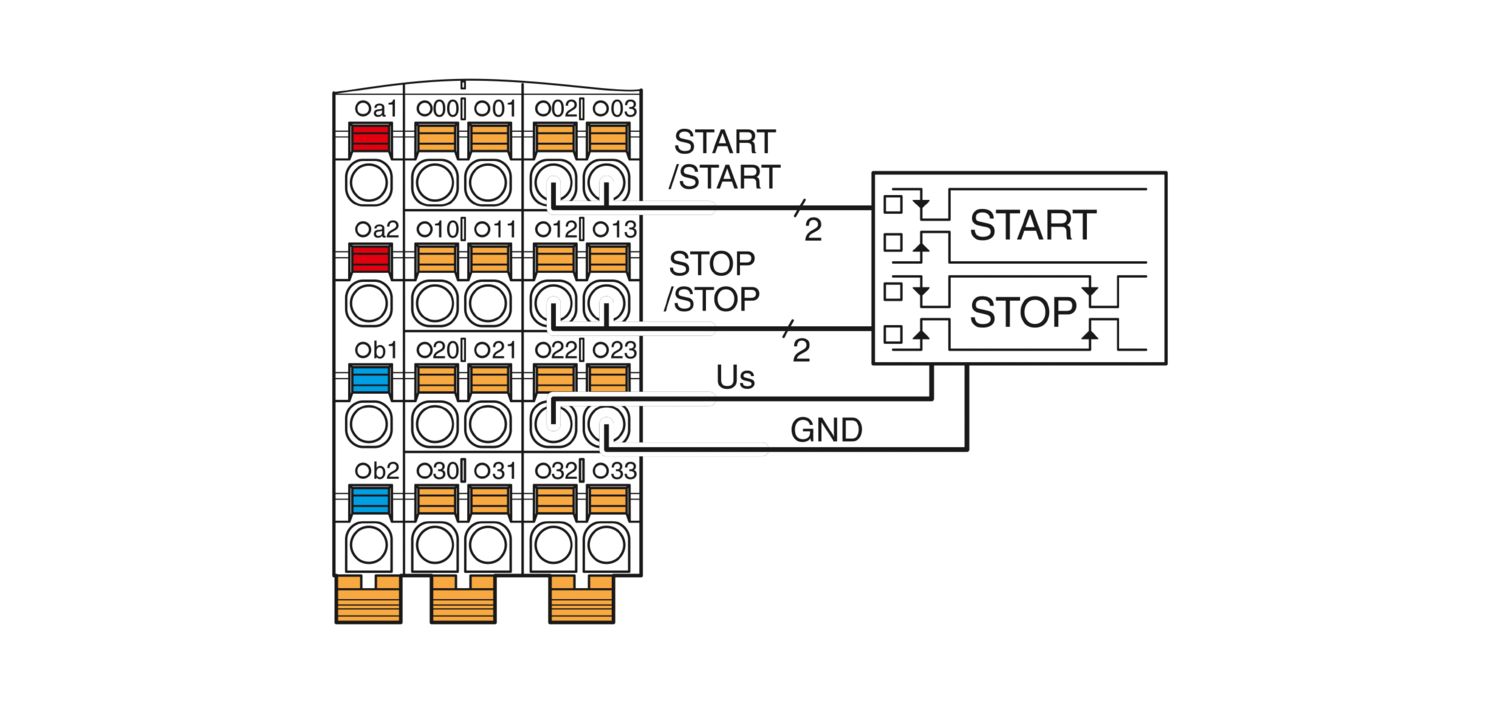

2 canais para sensores de percurso magnetostritivos com interface start/stop
5 eventos de parada por canal
Upload automático de parâmetros

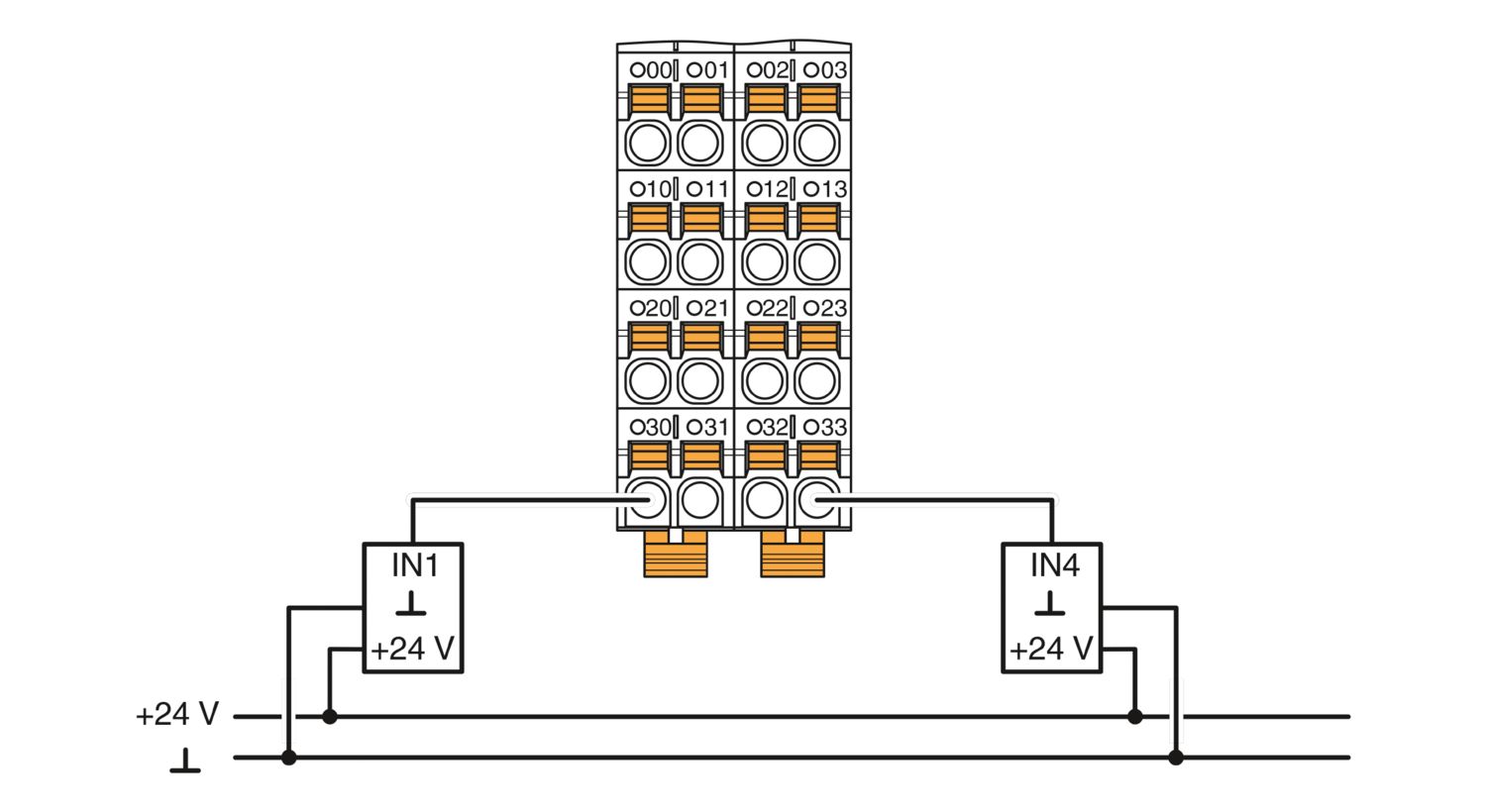

4 entradas digitais
Placa de identificação de aparelho armazenada
Indicações de diagnóstico e estado
Pode ser utilizado em condições ambientais extremas
Faixa de temperatura ampliada de -40 °C ... +70 °C (ver capítulo "Testado com sucesso: utilização em condições ambientais extremas" na ficha técnica)
Placas de circuito impresso parcialmente pintadas
