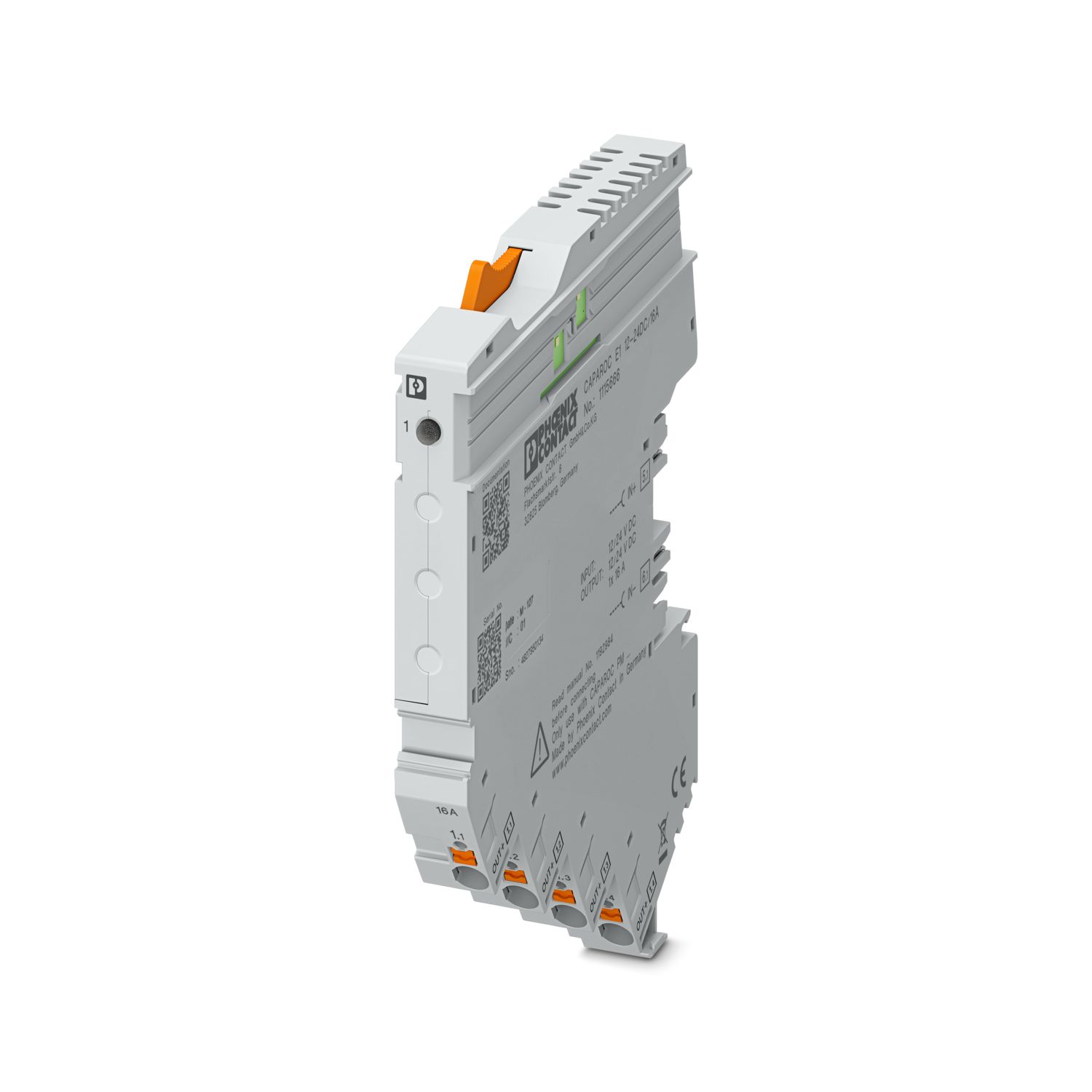

CAPAROC PM IOL
-
Módulo de alimentação
1115670
Módulo de alimentação com interface IO-Link para a alimentação do sistema de disjuntores de proteção CAPAROC com 12 ou 24 V DC para até 20 canais. Para a instalação em trilho de fixação DIN através dos barramentos CAPAROC.
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Download gratuito disponível.
Downloads
Detalhes do produto
| Tipo de produto | Disjuntor de proteção de equipamento eletrônico |
| Família de produtos | CAPAROC |
| Formato | Módulo de conexão |
| Número de pontos de encaixe | 2 |
| Propriedades de isolamento | |
| Classe de proteção | III |
| Grau de impurezas | 2 |
| Geral | |
| Tensão operacional | 10 V DC ... 30 V DC |
| Tensão nominal | 12 V DC |
| 24 V DC | |
| Corrente nominal IN | 45 A (Corrente total entrada) |
| Tipo de disparo | E (eletrônico) |
| Resistência de feedback | máx. 35 V DC |
| Resistência dielétrica | 35 V DC (Circuito de carga) |
| Eficiência | > 99 % |
| Corrente de repouso I0 | típ. 12 mA (24 V em estado ocioso) |
| Potência de dissipação | típ. 0,27 W (24 V em estado ocioso) |
| < 1,5 W (na operação nominal com 24 V e 45 A) | |
| Redução da temperatura | 45 A (Corrente total com 40 °C) |
| 30 A (Corrente total com 65 °C) | |
| MTBF (IEC 61709, SN 29500) | 13826266,85 h (com 25 °C com 21 % de carga) |
| 5534344,72 h (com 40 °C com 34,25 % de carga) | |
| 687502,35 h (com 65 °C com 100 % de carga) | |
| Queda de tensão | 5 mV (com 10 A) |
| Circuito de carga | |
| Corte de subtensão | ≤ 9,2 V DC (ativo) |
| ≥ 10,2 V DC (inativo) | |
| Desligamento de sobretensão | ≥ 30,5 V DC (ativo) |
| ≤ 29,5 V DC (inativo) | |
| Reset | |
| Consumo de energia | típ. 0,5 mA (com 24 V DC) |
| Comprimento de impulso | ≥ 50 ms |
| Circuito de corrente principal IN+ | |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 18 mm |
| Bitola do condutor, fixa | 0,5 mm² ... 16 mm² |
| Bitola do condutor AWG | 20 ... 8 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,5 mm² ... 16 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,5 mm² ... 16 mm² |
| Circuito de corrente principal IN- | |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 18 mm |
| Bitola do condutor, fixa | 0,5 mm² ... 16 mm² |
| Bitola do condutor AWG | 20 ... 8 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,5 mm² ... 16 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,5 mm² ... 16 mm² |
| IO-Link | |
| Tipo de conexão | Conexão Push-in |
| Comprimento de decapagem | 8 mm |
| Bitola do condutor, fixa | 0,2 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,2 mm² ... 0,75 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,2 mm² ... 1,5 mm² |
| IO-Link | |
| Tipo de interface | IO-Link |
| Especificação | V1.1 |
| Proteção contra inversão polarização | sim |
| Velocidade de transmissão | 230,4 kBit/s (COM3) |
| Tempo de ciclo | min. 20 ms |
| Quantidade de dados de processo | 8 Byte (Dados de entrada) |
| 3 Byte (Dados de saída) | |
| Tensão nominal de alimentação periférica | 24 V DC |
| Consumo de energia | típ. 30 mA (IO-Link L+) |
| IO-Link Vendor ID | 176dec, 00 B0hex |
| IO-Link Device ID | 393760dec, 06 02 20hex |
| Expansão máxima do sistema | ≤ 20 (Canais) |
| LED IO-Link desligado | desligado (Sem comunicação) |
| LED IO-Link verde | piscando (Conexão IO-Link estabelecida) |
| Power (PWR) LED verde | acende (Tensão de alimentação OK) |
| Power (PWR) LED vermelho | acende (Tensão de alimentação fora da faixa nominal) |
| piscando (Topologia do sistema alterada) |
| Desenho de medidas |
|
| Largura | 12,4 mm |
| Altura | 132,4 mm |
| Profundidade | 111,3 mm (incl. trilho de fixação de 7,5 mm) |
| Cor | cinza claro (RAL 7035) |
| Material | PA 6 |
| PA 6 | |
| PA 6 | |
| PC | |
| Classe de inflamabilidade conforme UL 94 | V-0 |
| Condições ambientais | |
| Grau de proteção | IP20 |
| Temperatura ambiente (funcionamento) | -30 °C ... 65 °C |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Altitude | ≤ 4000 m (a.n.m.) |
| Teste de umidade | 96 h, 95 % RH, 40 °C |
| Impactos (Operação) | 30g (duração 11 ms, impulso de choque semissenoidal, conforme IEC 60068-2-27) |
| 25g (6 ms de duração, impulso de choque semissenoidal conforme IEC 60068-2-27, choque contínuo) | |
| Vibração (funcionamento) | 5g (10 Hz ... 150 Hz / 10 ciclos / eixo / X, Y, Z) |
| Certificação UL | |
| Identificação | UL/C-UL Listed UL 508 |
| Teste de gases nocivos | |
| Identificação | ISA S71.04.2013 G3 Harsh Group A |
| Normas/disposições | EN 61000-6-2 |
| Observação | EMC - Imunidade a interferência para áreas industriais |
| Normas/disposições | EN 61000-6-3 |
| Observação | EMC - Emissão de interferência para áreas residenciais, áreas industriais e comerciais, bem como pequenas empresas |
| Normas/disposições | EN 60068-2-78 |
| Observação | Influências ambientais - Umidade e calor constantes |
| Normas/disposições | EN 50178 |
| Observação | Equipamento de instalações de alta tensão com componentes eletrônicos |
| Tipo de montagem | plugável no barramento CAPAROC CR… |
Suas vantagens
O padrão personalizável graças à seleção de sinais simples e reset até a comunicação IO-Link e PROFINET
Operação particularmente fácil para qualquer pessoa graças à montagem sem ferramenta, alimentação direta para o barramento e estado operacional transparente
Design-in incrivelmente simples graças ao pacote de dados digital completo
Perguntas frequentes
Por que o LED Power (PWR) do CAPAROC PM IOL pisca em vermelho?
O LED Power no módulo de alimentação do IO-Link piscando em vermelho indica uma configuração de hardware alterada. Durante a colocação em funcionamento inicial, esse aviso pode ser confirmado sem hesitação pressionando o botão por mais tempo (> 2 ... Ver mais
O LED Power no módulo de alimentação do IO-Link piscando em vermelho indica uma configuração de hardware alterada. Durante a colocação em funcionamento inicial, esse aviso pode ser confirmado sem hesitação pressionando o botão por mais tempo (> 2 segundos).
Se este aviso for exibido enquanto o processo estiver em execução, a configuração do hardware foi alterada desde a última confirmação e deve ser verificada. Se o número de canais em um módulo for aumentado devido a uma substituição anterior do módulo, a confirmação do aviso inevitavelmente levará a uma mudança nos dados do processo.
Existe um tutorial de hardware que explique as funções do CAPAROC?
Quantos módulos de disjuntor posso conectar atrás de um módulo de alimentação?
CAPAROC PM S-R: 20 módulos de disjuntor
CAPAROC PM IOL: 20 canais
CAPAROC PM PN: 16 módulos de disjuntor
CAPAROC PM EIP: 16 módulos de disjuntor
CAPAROC PM MB: 16 módulos de disjuntor
CAPAROC PM EC: 16 módulos de disjuntor
O LED do canal pisca em amarelo duas vezes a cada 4 segundos. O que significa isso?
Isso significa que a comunicação interna com o módulo de alimentação está interrompida ou com defeito.
Verifique se os módulos estão montados corretamente e se não há espaço entre os módulos. Se a comunicação ainda estiver interrompida, verifique ...
Ver mais
Isso significa que a comunicação interna com o módulo de alimentação está interrompida ou com defeito.
Verifique se os módulos estão montados corretamente e se não há espaço entre os módulos. Se a comunicação ainda estiver interrompida, verifique os contatos laterais do primeiro módulo que está piscando (à esquerda). Se eles estiverem deformados, inseridos muito profundamente no módulo, não estiverem centralizados na abertura da caixa ou estiverem danificados de alguma outra forma, substitua o módulo.
Posso bloquear a configuração das correntes definidas?
As correntes podem ser bloqueadas de diferentes maneiras:
1. Bloqueio de programação: Pressione a tecla PWR no módulo de alimentação por > 3 segundos, o LED PWR pisca em amarelo 3 vezes e as configurações são bloqueadas. Ao pressionar novamente...
Ver mais
As correntes podem ser bloqueadas de diferentes maneiras:
1. Bloqueio de programação: Pressione a tecla PWR no módulo de alimentação por > 3 segundos, o LED PWR pisca em amarelo 3 vezes e as configurações são bloqueadas. Ao pressionar novamente por > 3 segundos, o LED pisca em verde 3 vezes e o bloqueio é cancelado novamente.
2. O bloqueio também pode ser definido e cancelado por meio da interface de comunicação. O bloqueio de operação também pode ser definido aqui, o que impede a operação e as configurações no dispositivo. O bloqueio só pode ser cancelado por meio da interface.
