Você pode integrar Axioline Smart Elements em sistemas com interface Smart Element. Este Smart Element emite sinais de corrente analógicos.

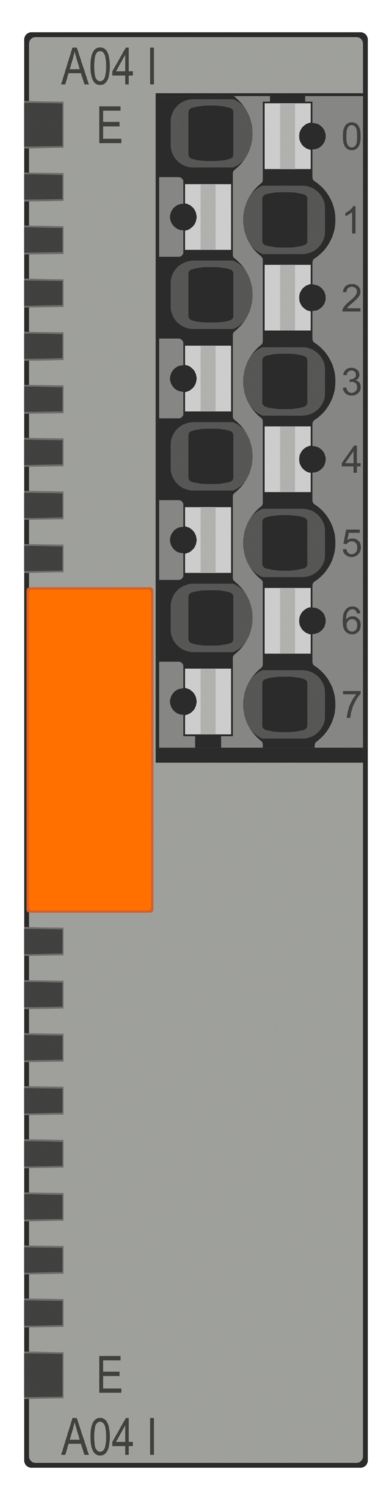

AXL SE AO4 I 4-20
-
Módulo analógico
1088123
Axioline Smart Elements, Módulo de saída analógica, Saídas analógicas: 4, 4 mA ... 20 mA, tecnologia de conexão: 2 condutores, grau de proteção: IP20
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Download gratuito disponível.
Downloads
Detalhes do produto
| Desenho de medidas |
|
| Largura | 14,9 mm |
| Altura | 62,2 mm |
| Profundidade | 62 mm |
| Nota sobre a aplicação | |
| Indicação sobre a aplicação | Somente para uso industrial |
| Interface Smart Element | |
| Número de interfaces | 1 |
| Tipo de conexão | Conector Card Edge |
| Velocidade de transmissão | Ver sistema no qual você vai usar o Smart Element. |
| Tempo de início até disponibilidade para operação | < 1000 ms |
| Módulo | |
| Código identificação (hex) | nenhum |
| Canal de dados do processo | 64 Bit |
| Área de endereçamento de entrada | 8 Byte |
| Área de endereçamento de saída | 8 Byte |
| Necessidade de dados de parâmetros | 24 Byte |
| Necessidade de dados de configuração | 7 Byte |
| Analógico: | |
| Denominação saída | Saídas analógicas |
| Tipo de conexão | Tecnologia Push-in |
| Tecnologia de conexão | 2 condutores |
| Indicação sobre tecnologia de conexão | blindado, par trançado |
| Quantidade de saídas | 4 |
| Resolução Conversor D/A | 12 Bit |
| Ligação de proteção | Proteção contra de curto-circuito, proteção contra sobrecarga ; eletrônico |
| Proteção contra transientes | |
| Formatos de dados | Representação normalizada |
| Representação do valor de saída | 16 Bit |
| Atualização de dados de processo | típ. 1 ms |
| Sinal de saída corrente | 4 mA ... 20 mA |
| Carga/carga de saída da saída de corrente | máx. 500 Ω |
| Comprimento admissível da linha | máx. 250 m |
| Tipo de produto | Componentes E/S |
| Família de produtos | Axioline Smart Elements |
| Formato | modular |
| Posição de montagem | Ver sistema no qual você vai usar o Smart Element. |
| Propriedades de isolamento | |
| Categoria de sobretensão | II (IEC 60664-1, EN 60664-1) |
| Grau de impurezas | 2 (IEC 60664-1, EN 60664-1) |
| Potência de dissipação máxima com condição nominal | 2,5 W |
| Potenciais: Alimentação lógica dos Smart Elements (USE) | |
| Tensão de alimentação | através de conector Card Edge |
| Potenciais: Alimentação de periféricos (UP) | |
| Tensão de alimentação | 24 V DC (através de conector Card Edge) |
| Faixa de tensão de alimentação | 19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de corrente | máx. 120 mA |
| típ. 100 mA | |
| Consumo de corrente | min. 30 mA (sem periféricos conectados) |
| Ligação de proteção | Proteção contra surto; Ver sistema no qual você vai usar o Smart Element. |
| Proteção contra inversão de polaridade; Diodo de proteção contra inversão de polaridade | |
| Isolamento galvânico/isolamento das faixas de tensão | |
| Tensão de teste: Alimentação Lógica/Alimentação de 24 V (periféricos) | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação Lógica/Terra funcional | 500 V AC, 50 Hz, 1 min |
| Tensão de teste: Alimentação 24-V (periféricos) / terra funcional | 500 V AC, 50 Hz, 1 min |
| Tecnologia de conexão | |
| Denominação conexão | Periféricos |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline Smart Elements". |
| Conexão de condutores | |
| Tipo de conexão | Conexão Push-in |
| Bitola do condutor, fixa | 0,25 mm² ... 1,5 mm² |
| Bitola de condutor flexível | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Comprimento de decapagem | 8 mm |
| Periféricos | |
| Tipo de conexão | Conexão Push-in |
| Nota sobre o tipo de conexão | Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline Smart Elements". |
| Bitola do condutor, rígida | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor, flexível | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor AWG | 24 ... 16 |
| Bitola do condutor flexível com terminal tubular com capa isolante | 0,25 mm² ... 1,5 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 0,25 mm² ... 1,5 mm² |
| Comprimento de decapagem | 8 mm |
| Condições ambientais | |
| Temperatura ambiente (funcionamento) | -25 °C ... 60 °C |
| Grau de proteção | IP20 |
| Pressão do ar (funcionamento) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Pressão de ar (armazenamento/transporte) | 70 kPa ... 106 kPa (até 3000 m acima do nível do mar) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 85 °C |
| Umidade do ar admissível (funcionamento) | 5 % ... 95 % (sem condensação) |
| Umidade do ar admissível (armazenamento/transporte) | 5 % ... 95 % (sem condensação) |
| Classe de proteção | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo de montagem | Slot Smart Element |
| Posição de montagem | Ver sistema no qual você vai usar o Smart Element. |
LR
ID de certificação: LR23402057TARINA
ID de certificação: ELE263623XGABS
ID de certificação: 24-2510075-PDAcULus Listed
ID de certificação: E238705
Suas vantagens
4 canais de saída analógicos
Conexão dos atuadores com tecnologia de 2 condutores
Faixa de corrente: 4 mA ... 20 mA
Formato de dados: representação normalizada
Resolução: 12 bits
Identificação de ruptura de fio
Comportamento do valor de reposição parametrizável para cada saída
Placa de identificação de aparelho armazenada
