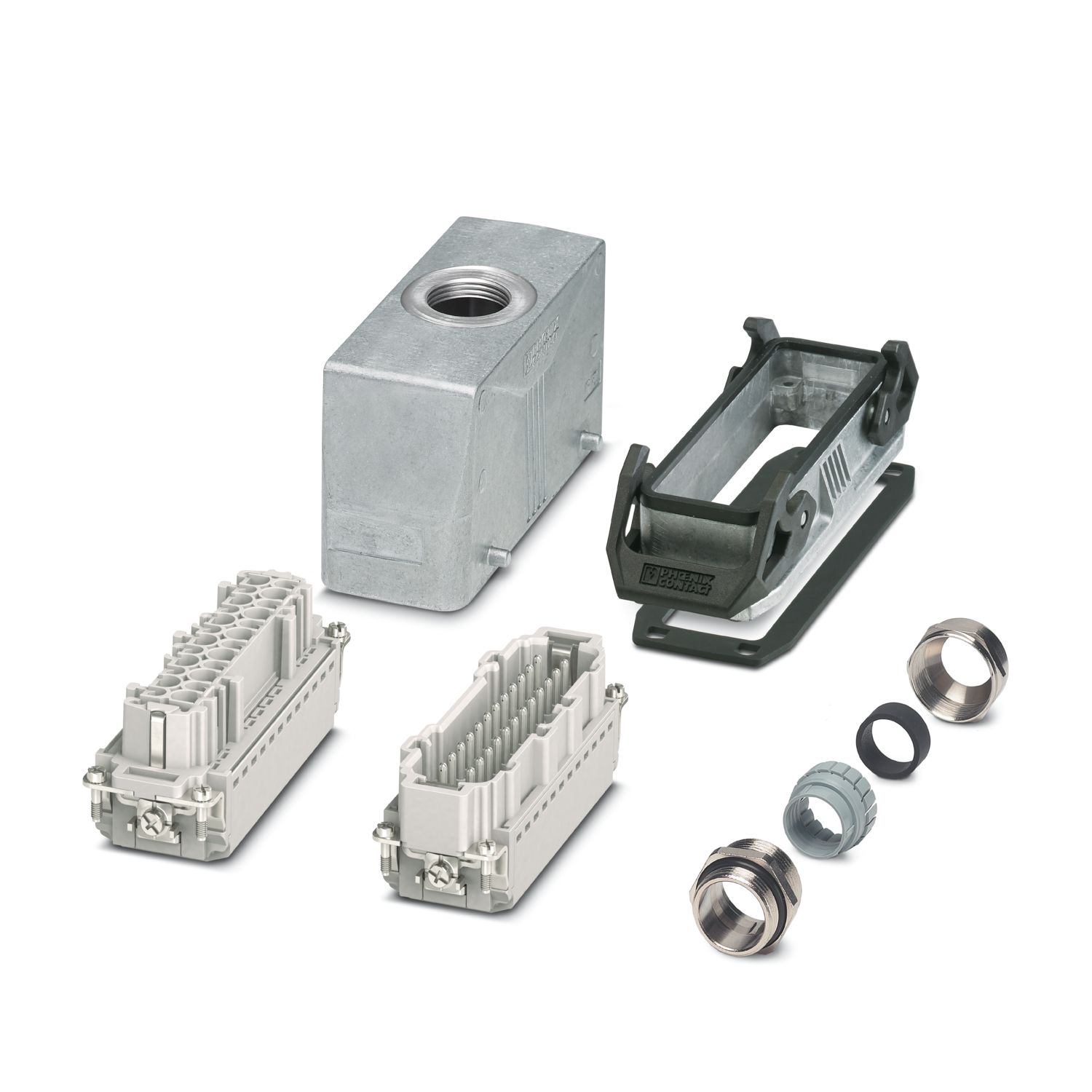

HC-STA-B24PT-BWD-LT-M32-ELCAL
-
Conjuntos de conectores
1416352
Conjuntos de conectores, número de polos: 24, tipo de conexão: Conexão Push-in, bitola de conexão: AWG 26- 14
Detalhes do produto
| Tipo de produto | Conjunto de conectores de encaixe |
| Tipo de caixa | Caixa completa |
| Série | HC-B |
| Aplicação | Padrão |
| Formato | B24 |
| Número de pólos | 24 |
| Face de encaixe | 24+PE |
| Quantidade de saídas de cabos | 1 |
| Vedação existente | sim |
| Tampa de proteção | não |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Tensão nominal (III/3) | 500 V |
| Tensão de teste | 6 kV |
| Corrente nominal | 16 A |
| Tipo de conexão | Conexão Push-in |
| Tecnologia de conexão | Conexão Push-in |
| Perfil de conexão | 0,14 mm² ... 2,5 mm² (com terminal tubular) |
| 0,14 mm² ... 2,5 mm² (com terminal tubular) | |
| Perfil de conexão AWG | 26 ... 14 |
| Comprimento de decapagem | 8 mm ... 10 mm |

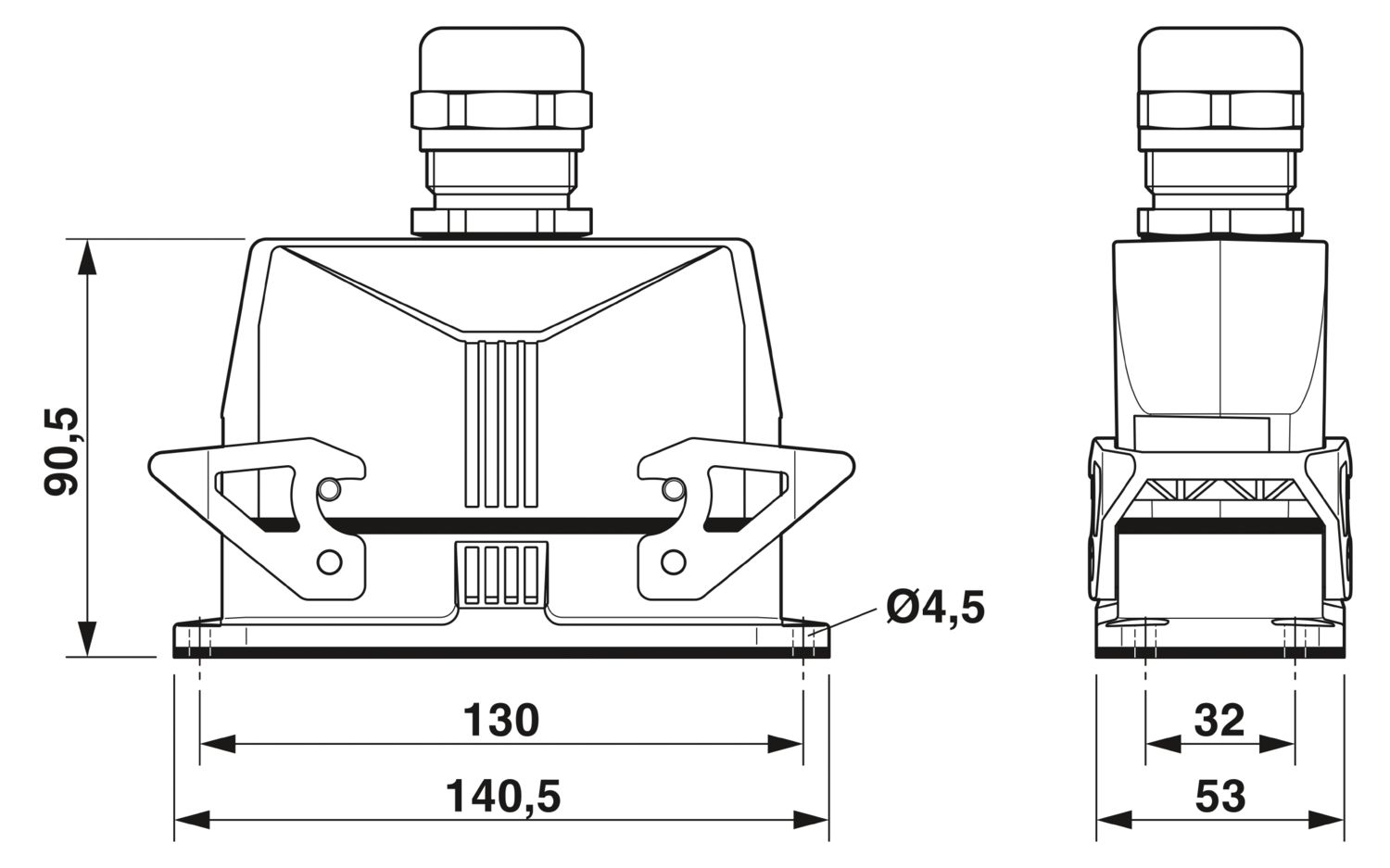

| Desenho de medidas |
|
| Largura | 53 mm |
| Altura | 90,5 mm |
| Comprimento | 140,5 mm |
| Distância do furo de sondagem horizontal | 130 mm |
| Distância do furo de sondagem vertical | 32 mm |
| Diâmetro do furo | 4,5 mm |
| Medidas de montagem | |
| Largura recorte de montagem | 35 mm |
| Comprimento recorte de montagem | 113 mm |
| Material Caixa | Alumínio fundido sob pressão, resistente à água do mar |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Material vedação Vedação de perfil | NBR |
| Material vedação Junta plana | NBR |
| Material de contato | Liga de cobre |
| Material superfície de contato | Ag |
| Material suporte do contato | PC |
| Material arco de travamento | PA |
| Diâmetro externo de linha | 15 mm ... 21 mm |
| 17 mm ... 21 mm (com UL 514 B) |
| Dados mecânicos | |
| Tipo de travamento | Arco |
| Ciclos de encaixe | ≥ 500 |
| Condições ambientais | |
| Grau de proteção | IP66 |
| IP67 | |
| Grau de proteção (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistência ao choque | IK09 |
| Temperatura ambiente (funcionamento) | -40 °C ... 100 °C |
| Tipo de montagem | Montagem com parafusos |
| Instrução de montagem | Codificação também por meio de codificadores CP-HC (1686478). HC-B6.../ HC-B10... para 2 codificadores. HC-B16.../ HC-B24... para 4 codificadores. |
| Os conectores de encaixe podem ser acionados somente sem carga/tensão. Utilizado para condutores maciços e flexíveis com terminal tubular |
