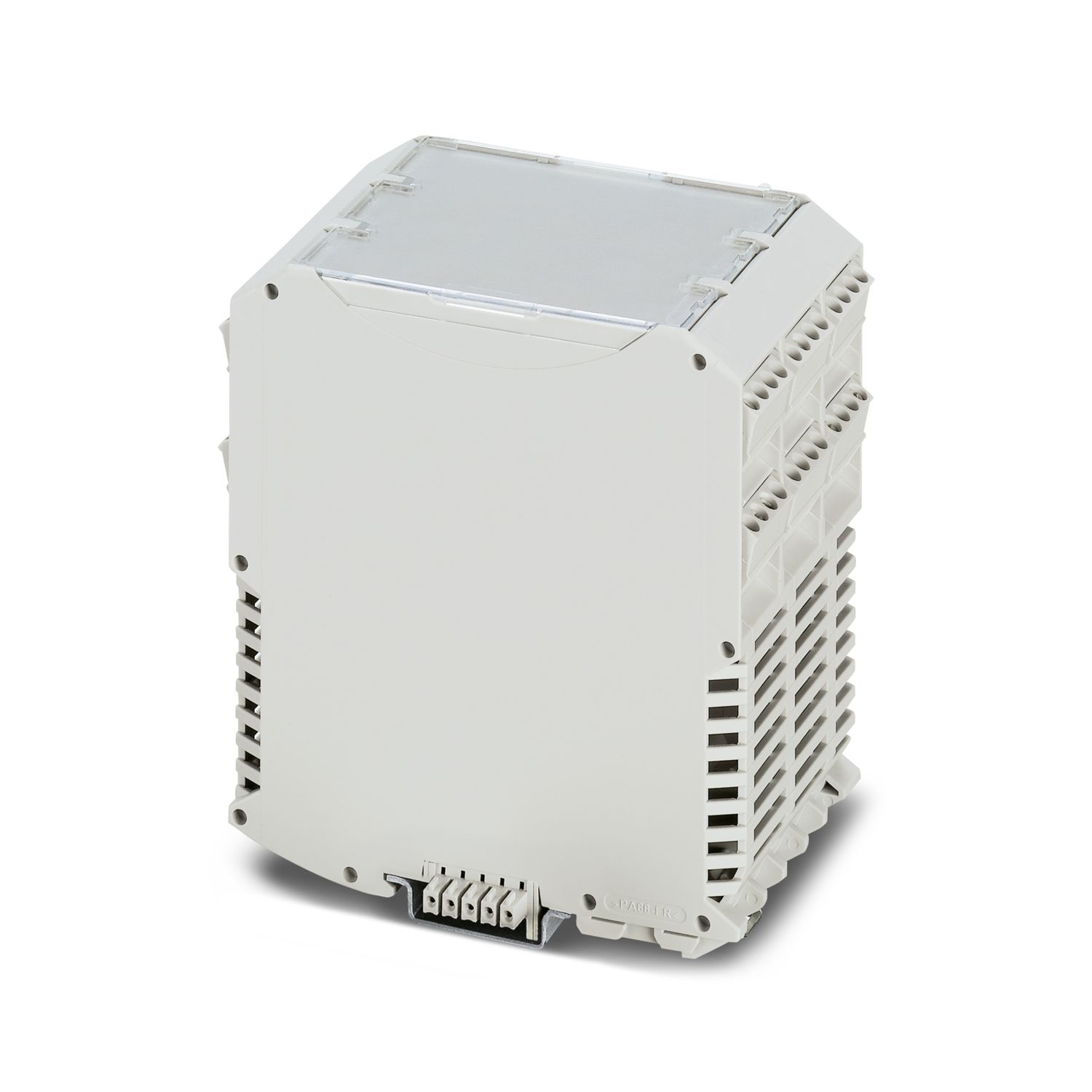

ME MAX 67,5 2-2 KMGY
-
Caixa de montagem para eletrônica
2200524
Caixa para trilho de fixação, Caixa completa com travamento metálico da base, formato alto, com fendas de ventilação, largura: 67,8 mm, altura: 99 mm, profundidade: 113,65 mm, cor: cinza claro (semelhante RAL 7035), conexão transversal: Conector bus para trilho de fixação (opcional), número de polos conector transversal: 5
Este produto necessita de outros produtos para a operação.
Acessórios requeridos
Detalhes do produto
| Instrução de montagem: | Observe a nota para o usuário na área de downloads. |
| Recomendação | Material do pad de contato para conector de bus, ouro galvanizado (ouro maciço) |
| Tipo de produto | Caixa completa |
| Tipo de caixa | Caixa para trilho de fixação |
| Série de caixas | ME-MAX |
| Família de produtos | ME 67,5.. |
| Número de polos máx. | 60 (passo: 3,5 mm) |
| 48 (passo: 5 mm) | |
| 36 (passo: 7,25 mm/7,5 mm) | |
| Número de linhas | 2 |
| 2 | |
| Quantidade (Aberturas de conexão) | 4 |
| Versão | Caixa completa com travamento metálico da base, formato alto |
| Abertura para ventilação disponível | sim |
| Desenho de medidas |
|
| Largura | 67,8 mm |
| Altura | 99 mm |
| Profundidade | 113,65 mm |
| Profundidade a partir da borda superior do trilho de fixação | 107 mm |
| Design de placa de circuito impresso | |
| Espessura da placa de circuito impresso | 1,4 mm ... 1,8 mm |
| Cor (Caixa) | cinza claro (RAL 7035) |
| Classe de inflamabilidade conforme UL 94 | V0 |
| CTI conforme IEC 60112 | 600 |
| Material caixa | PA |
| Condições da superfície | não tratado |
| Dissipação de potência caixa individual com 20 °C | |
| Temperatura ambiente | 20 °C |
| Fator de redução | 1 |
| Posição de montagem | vertical |
| Dissipação de potência | 9,1 W |
| Dissipação de potência caixa individual com 30 °C | |
| Temperatura ambiente | 30 °C |
| Fator de redução | 0,91 |
| Posição de montagem | vertical |
| Dissipação de potência | 8,3 W |
| Dissipação de potência caixa individual com 40 °C | |
| Temperatura ambiente | 40 °C |
| Fator de redução | 0,81 |
| Posição de montagem | vertical |
| Dissipação de potência | 7,35 W |
| Dissipação de potência caixa individual com 50 °C | |
| Temperatura ambiente | 50 °C |
| Fator de redução | 0,7 |
| Posição de montagem | vertical |
| Dissipação de potência | 6,35 W |
| Dissipação de potência caixa individual com 60 °C | |
| Temperatura ambiente | 60 °C |
| Fator de redução | 0,57 |
| Posição de montagem | vertical |
| Dissipação de potência | 5,2 W |
| Dissipação de potência caixa individual com 70 °C | |
| Temperatura ambiente | 70 °C |
| Fator de redução | 0,49 |
| Posição de montagem | vertical |
| Dissipação de potência | 4,45 W |
| Teste de vibração | |
| Especificação de teste | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequência | 10 - 150 - 10 Hz |
| Velocidade Sweep | 1 oitava/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Aceleração | 2g (58,1 Hz ... 150 Hz) |
| Duração do teste por eixo | 2,5 h |
| Sentidos de teste | Eixo X, Y e Z |
| Resistência mecânica/tambor rotativo de queda | |
| Especificação de teste | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Altura de queda | 50 cm |
| Frequência | 10 |
| Choques | |
| Especificação de teste | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Tipo de choque | Semi-seno |
| Aceleração | 15g |
| Duração do choque | 11 ms |
| Número de choques por sentido | 3 |
| Sentidos de teste | Eixo X, Y e Z (positivo e negativo) |
| Grau de proteção (código IP) | |
| Especificação de teste | DIN EN 60529 (VDE 0470-1):2014-09 |
| Condições ambientais | |
| Código IP máximo a ser alcançado | IP20 |
| Temperatura ambiente (funcionamento) | -40 °C ... 105 °C (dependendo da potência de dissipação) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 55 °C |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Umidade relativa do ar (armazenamento/transporte) | 80 % |
| Quantidade de suportes de placa de circuito impresso | 3 |
| Tipo de fixação de placa de circuito impresso | Travamento |
| Espessura da placa de circuito impresso | 1,4 mm ... 1,8 mm |
| Tipo de montagem | Montagem em trilho de fixação |
| Tipo de embalagem | embalado em caixa de cartão |
| Tipo de embalagem | Caixa de cartão |
Suas vantagens
Montagem simples
Disponível com larguras de 6,2 mm ... 90 mm, expansível de modo modular
Variância na tecnologia de conexão
Montável sobre o trilho de fixação
Opcional com conector de bus montável sobre trilho de fixação assim como sistema de conectores de potência
Tampa frontal transparente articulável
