Bloco terminal de passagem de painel, tipo de conexão: Conexão por rosqueamento com luva de tração, Conexão por rosqueamento com luva de tração, número de polos: 1, corrente de carga: 101 A, perfil de conexão: 6 mm2 - 35 mm2, direção de conexão do condutor para a direção de encaixe: 0 °, largura: 15 mm, cor: cinza
| Tipo de produto | Bloco terminal de passagem de painel |
| Família de produtos | UW 25 |
| Número de pólos | 1 |
| Passo | 15,1 mm |
| Número de conexões | 2 |
| Número de linhas | 1 |
| Quantidade de potenciais | 1 |
| Potenciais | 1 |
| Propriedades de isolamento | |
| Categoria de sobretensão | III |
| Grau de impurezas | 3 |
| Propriedades | |
| Corrente nominal IN | 101 A |
| Tensão UN | 630 V |
| Tensão de dimensionamento (III/3) | 630 V |
| Tensão de teste (III/3) | 6 kV |
| Tecnologia de conexão | |
| Sistema de conectores | UW 25 |
| Bitola nominal | 25 mm² |
| Conexão de condutores externo | |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Sentido de conexão do condutor para o sentido de encaixe | 0 ° |
| Bitola do condutor, fixa | 6 mm² ... 35 mm² |
| Bitola do condutor, flexível | 10 mm² ... 25 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 4 mm² ... 25 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 4 mm² ... 25 mm² |
| 2 condutores com o mesmo perfil, fixos | 2,5 mm² ... 10 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 4 mm² ... 10 mm² |
| 2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico | 2,5 mm² ... 10 mm² |
| 2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico | 2,5 mm² ... 10 mm² |
| Pino calibrador | B7 |
| Comprimento de decapagem | 19 mm |
| Torque de aperto | 4 Nm ... 4,5 Nm |
| Conexão de condutores interno | |
| Tipo de conexão | Conexão por rosqueamento com luva de tração |
| Sentido de conexão do condutor para o sentido de encaixe | 0 ° |
| Bitola do condutor, fixa | 6 mm² ... 35 mm² |
| Bitola do condutor, flexível | 10 mm² ... 25 mm² |
| Bitola do condutor flexível com terminal tubular sem capa isolante | 4 mm² ... 25 mm² |
| Bitola do condutor flexível com terminal tubular com capa isolante | 4 mm² ... 25 mm² |
| 2 condutores com o mesmo perfil, fixos | 2,5 mm² ... 10 mm² |
| 2 condutores com o mesmo perfil, flexíveis | 4 mm² ... 10 mm² |
| 2 condutores com a mesma bitola, flexíveis com AEH sem suporte de plástico | 2,5 mm² ... 10 mm² |
| 2 condutores com a mesma bitola flexíveis com terminal tubular TWIN com luva de plástico | 2,5 mm² ... 10 mm² |
| Pino calibrador | B7 |
| Comprimento de decapagem | 19 mm |
| Torque de aperto | 4 Nm ... 4,5 Nm |
| Espessura da parede | 1 mm...6 mm |
| Dados de material - contato | |
| Nota | Conforme WEEE/RoHS, sem filamentos conforme IEC 60068-2-82/JEDEC JESD 201 |
| Material de contato | Liga de Cu |
| Condições da superfície | estanhado |
| Dados de material - caixa | |
| Cor (Caixa) | cinza (7042) |
| Material isolante | PA |
| Grupo de material isolante | I |
| CTI conforme IEC 60112 | 600 |
| Classe de inflamabilidade conforme UL 94 | V0 |
| Índice de inflamabilidade ao fio incandescente GWFI conforme EN 60695-2-12 | 850 |
| Temperatura de ignição ao fio incandescente GWIT conforme EN 60695-2-13 | 775 |
| Temperatura do ensaio de pressão esférica conforme EN 60695-10-2 | 125 °C |
| Indicação de segurança | |
| Indicações de segurança | • Apenas pessoal técnico qualificado em eletrotécnica pode instalar e operar o produto. Para detectar e evitar perigos, o pessoal técnico precisa estar familiarizado com os fundamentos da eletrotécnica. |
| • Observe os dados técnicos aqui mencionados e também os documentos em "Downloads". Na área de downloads você encontrará informações importantes como, p. ex., instruções de instalação, desenhos técnicos e dados 3D. | |
| • O funil de introdução de cabos não possui proteção contra toque. Jamais conecte ou desconecte o borne sob tensão. Devem ser tomadas precauções adequadas para garantir a proteção contra toque. | |

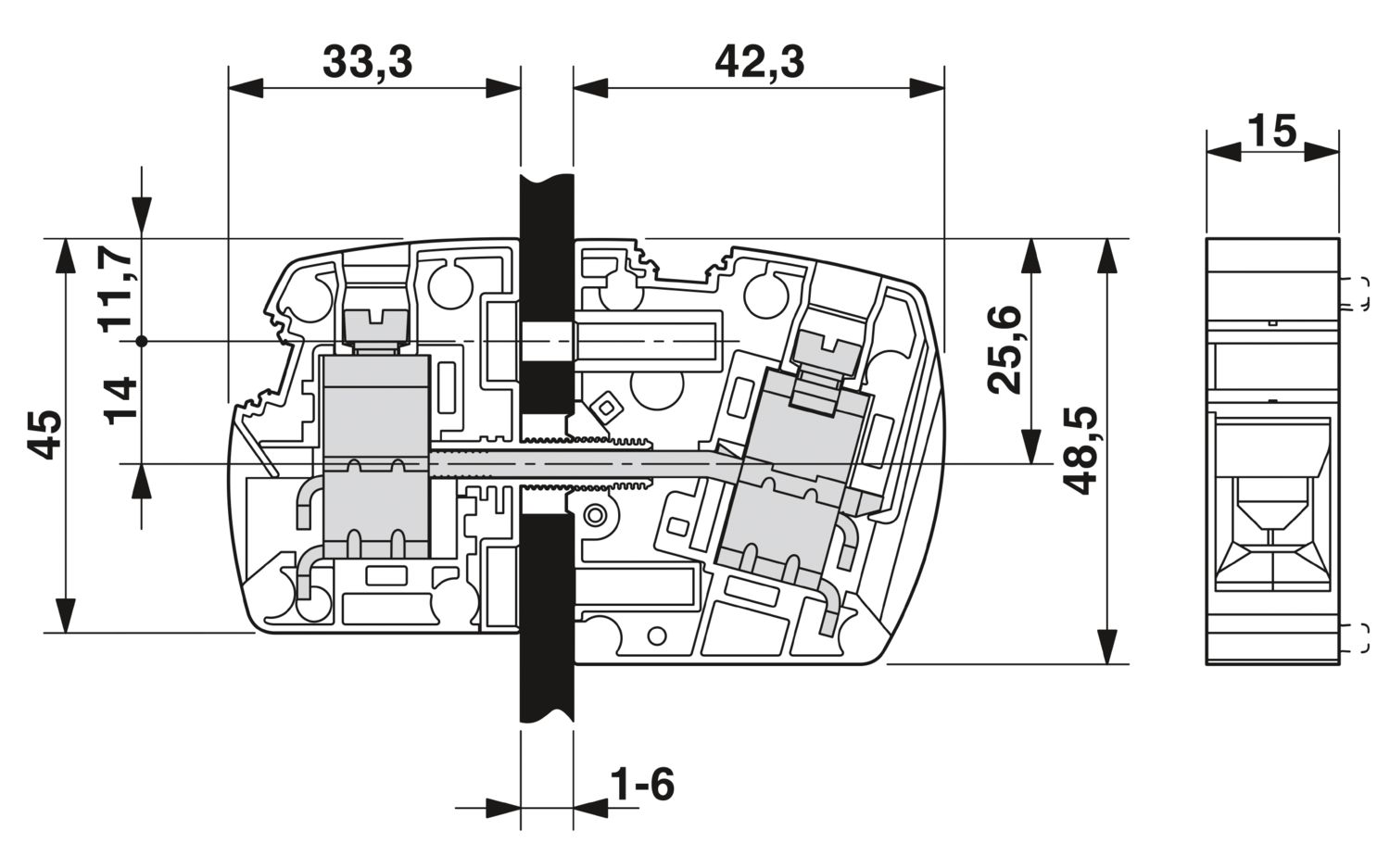

| Desenho de medidas |
|
| Passo | 15,1 mm |
| Largura [w] | 15 mm |
| Medida externa | |
| Altura [h1] | 48,5 mm |
| Comprimento [l1] | 42,33 mm |
| Medida interna | |
| Altura [h2] | 45,02 mm |
| Comprimento [l2] | 33,29 mm |
| Teste de danos dos condutores e afrouxamento | |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Resultado | Aprovado no teste |
| Teste de tração | |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Bitola de condutor/tipo de condutor/força de tração valor de referência/valor real | 6 mm² / rígido / > 80 N |
| 10 mm² / flexível / > 90 N | |
| 35 mm² / vários fios / > 190 N | |
| 25 mm² / flexível / > 135 N | |
| Teste de elevação de temperatura | |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Demanda Teste de elevação de temperatura | Elevação de temperatura ≤ 45 K |
| Resistência de corrente de curto prazo | |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Distâncias de isolamento e fuga | 1. Coordenação de isolamento | |
| Aplicação | sem placa distanciadora |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 630 V |
| Tensão de impulso nominal (III/3) | 6 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 5,5 mm |
| valor mínimo da distância de fuga (III/3) | 8 mm |
| Distâncias de isolamento e fuga | 2. Coordenação de isolamento | |
| Aplicação | com placa distanciadora |
| Especificação de teste | DIN EN 60947-7-1 (VDE 0611-1):2010-03 |
| Grupo de material isolante | I |
| Resistência à corrente de fuga (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensão de isolamento nominal (III/3) | 800 V |
| Tensão de impulso nominal (III/3) | 8 kV |
| valor mínimo da distância de isolamento - campo heterogêneo (III/3) | 8 mm |
| valor mínimo da distância de fuga (III/3) | 10 mm |
| Teste de fio incandescente | |
| Especificação de teste | DIN EN 60695-2-11 (VDE 0471-2-11):2001-11 |
| Temperatura | 960 °C |
| Período de exposição | 30 s |
| Condições ambientais | |
| Temperatura ambiente (operação) | -40 °C ... 100 °C (Dependendo da curva de capacidade de condução de corrente/curva de redução de carga) |
| Temperatura ambiente (armazenamento/transporte) | -40 °C ... 70 °C |
| Umidade relativa do ar (armazenamento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montagem) | -5 °C ... 100 °C |
| Tipo de embalagem | embalado em caixa de cartão |
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 600 V | 112,5 A | 10 - 2 | ||
| Usegroup C | ||||
| 600 V | 112,5 A | 10 - 2 | ||
| Tensão nominal UN | Corrente nominal IN | Bitola AWG | Bitola mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 10 - 3 | ||||
| Usegroup C | ||||
| 10 - 3 | ||||
