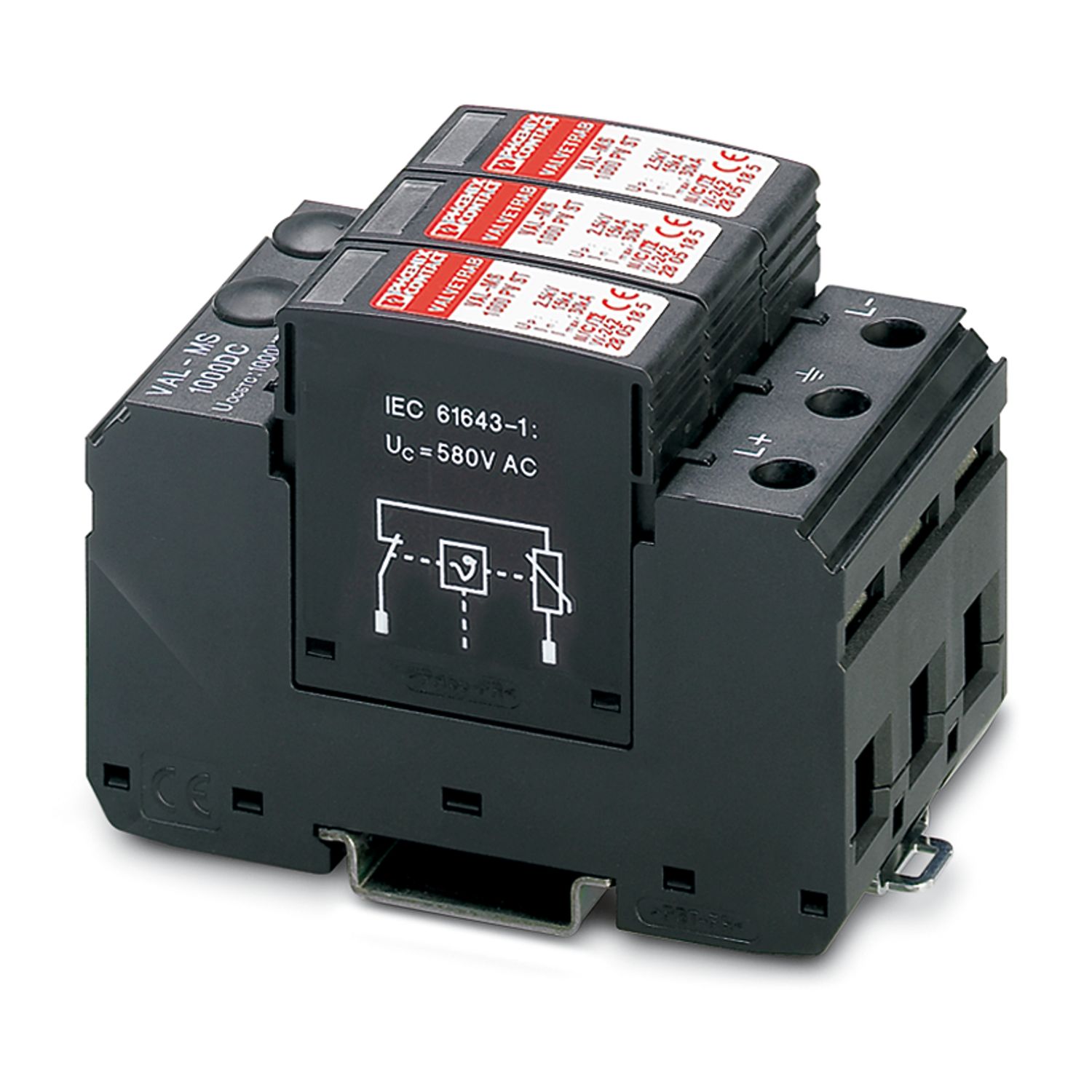

VAL-MS 1000DC/2+V
-
Устройство защиты от перенапряжений, тип 2
2805091
Разрядник для защиты от перенапряжений для 2-полюсных изолированных и заземленных систем постоянного тока (1000 В), 3-полюсный базовый элемент (L+, L-, земля), 3 вставных варистора с контролем температуры, индикаторы состояния на каждом штекерном модуле.
Подробная информация о продукте
| Тип изделия | Разрядник для ФГ |
| Серия изделий | VALVETRAB MS |
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Номинальное напряжение UN | 1000 В DC (Напряжение без нагрузки UOC) |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M5 |
| Мин. момент затяжки | 4,5 Нм |
| Момент затяжки | 30 lbf-in. (UL) |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение проводника AWG | 10 ... 2 (UL) |
| Чертеж |
|
| Ширина | 53,4 мм |
| Высота | 90 мм |
| Глубина | 65,5 мм |
| Горизонтальный шаг | 3 TE |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал корпуса | PBT/PA |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Направление действие | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Макс. напряжение при длительной нагрузке UC | 1000 В DC |
| Номинальный ток IL | ≤ 80 A DC |
| Ток защитного проводника IPE | ≤ 20 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 20 мВт |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Уровень защиты Up | ≤ 5 кВ |
| Уровень защиты Up (L+) - (L-) | ≤ 5 кВ |
| Уровень защиты Up (L+/L-) - PE | ≤ 5 кВ |
| Время срабатывания tA | ≤ 25 нс |
| Время срабатывания tA (L+) - (L-) | ≤ 25 нс |
| Время срабатывания tA (L+/L-) - PE | ≤ 25 нс |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Макс. разрядный ток Imax (8/20) мкс | 30 кA |
| Время срабатывания tA | ≤ 25 нс |
| Время срабатывания tA (L+) - (L-) | ≤ 25 нс |
| Время срабатывания tA (L+/L-) - PE | ≤ 25 нс |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Номинальный ток IL | ≤ 80 A DC |
| Стойкость к короткому замыканию ISCPV | 80 A |
| Ток защитного проводника IPE | ≤ 20 мкA |
| Уровень защиты Up | ≤ 5 кВ |
| Уровень защиты Up (L+) - (L-) | ≤ 5 кВ |
| Уровень защиты Up (L+/L-) - PE | ≤ 5 кВ |
| Потребляемая мощность в режиме ожидания ПК | ≤ 20 мВт |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Воздушные зазоры и пути утечки | |
| Стандарты / нормативные документы | DIN EN 60664-1 / DIN EN 61643-11 |
| Стандарты | |
| Стандарты / нормативные документы | DIN EN 61643-11 |
| МЭК 61643-1 | |
| МЭК 60364-7-712 | |
| Стандарты/нормативные документы | DIN EN 61643-11 |
| Указание | 2002 |
| Стандарты/нормативные документы | МЭК 61643-1 |
| Указание | 2005 |
| Стандарты/нормативные документы | МЭК 60364-7-712 |
| Указание | 2002 |
| Тип монтажа | Монтажная рейка: 35 мм |
