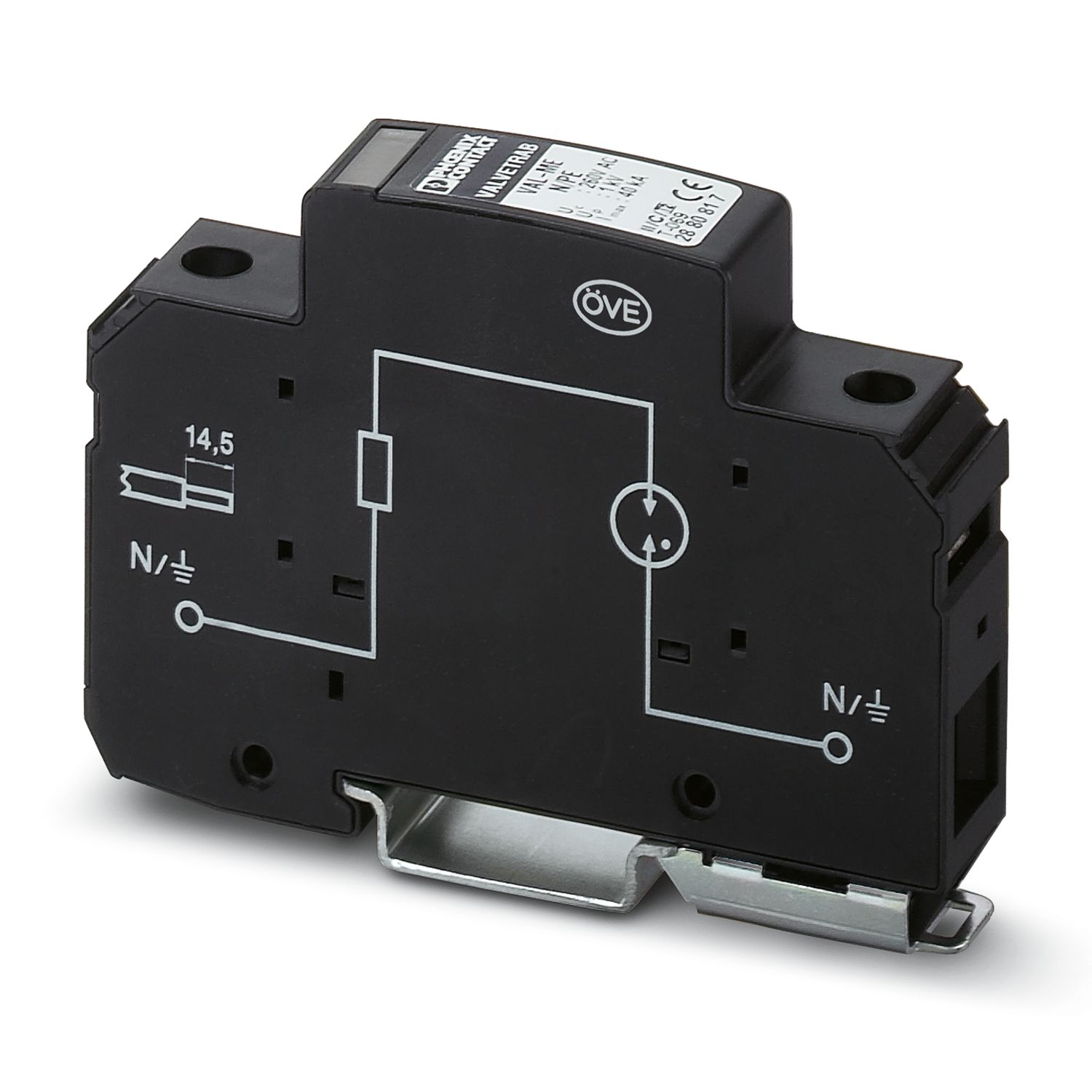

VAL-ME-N/PE - Устройство защиты от перенапряжений, тип 2
VAL-ME-N/PE
-
Устройство защиты от перенапряжений, тип 2
2880817
Разрядник Тип 2, с искровым промежутком N-PE, состоит из одной части
Подробная информация о продукте
Expand all
Collapse all
Технические характеристики
Характеристики изделий
Тип изделия
Разрядник для защиты от перенапряжений
Класс испытания согл. МЭК
II
Тип EN
T2
Конструкция
Модуль для установки на монтажную рейку, неразъемный
Полюсов
2
Сообщение, неисправность устройства для защиты от импульсных перенапряжений
cветовой
Электрические характеристики
Номинальная частота f
N
50 Гц (60 Гц)
Номинальное напряжение U
N
230 В AC
Характеристики клемм
Тип подключения
Винтовые зажимы
Резьба винтов
M5
Длина снятия изоляции
14,5 мм
Сечение гибкого проводника мин.
0,5 мм²
Сечение гибкого проводника макс.
25 мм²
Сечение жесткого проводника мин.
0,5 мм²
Сечение жесткого проводника макс.
35 мм²
Размеры
Ширина
17,7 мм
Высота
89,8 мм
Глубина
65,5 мм
Горизонтальный шаг
1 TE
Спецификации материала
Класс воспламеняемости согласно UL 94
V0
Материал корпуса
PA 6.6
Защитная цепь
Направление действие
N-PE
Номинальная частота f
N
50 Гц (60 Гц)
Макс. напряжение при длительной нагрузке U
C
260 В AC
Номинальный импульсный ток утечки I
n
(8/20) мкс
20 кA
Максимальный импульсный ток утечки I
max
(8/20) мкс
40 кA
Уровень защиты U
p
≤ 1 кВ (при I
n
)
Время срабатывания t
A
≤ 100 нс
Макс. номинал входного предохранителя при подключении ответвлений
125 A (gL)
Экологические условия и условия эксплуатации
Условия окружающей среды
Степень защиты
IP20
Температура окружающей среды (при эксплуатации)
-40 °C ... 85 °C
Стандарты и предписания
Воздушные зазоры и пути утечки
Стандарты / нормативные документы
VDE 0110-1 / МЭК 60664-1 / МЭК 61643-1
Стандарты
Стандарты / нормативные документы
DIN EN 61643-11
МЭК 61643-1
UL 1449
IEEE C62.1/C62.34/C62.45
Стандарты/нормативные документы
DIN EN 61643-11
Указание
2002
Стандарты/нормативные документы
МЭК 61643-1
Указание
1998
Стандарты/нормативные документы
UL 1449
Указание
ed. 2
Стандарты/нормативные документы
IEEE C62.1/C62.34/C62.45
Монтаж
Тип монтажа
Монтажная рейка: 35 мм
Коммерческие данные
Номер артикула
2880817
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Ключ изделия
CL1331
GTIN
4046356049122
Вес/шт. (с упаковкой)
103,35 g
Вес/шт. (без упаковки)
98,913 g
Номер таможенного тарифа
85363030
Страна происхождения
DE
Environmental product compliance
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Совместимые изделия
Expand all
Collapse all
Принадлежности
MPB 18/1- 2
-
Монтажная перемычка
2809209
MPB 18/4-12
-
Монтажная перемычка
2809296
MPB 18/3- D
-
Концевая крышка для монтажных перемычек
2809322
B-STIFT
-
Маркер
1051993
CUTFOX 50
-
Инструмент для резки кабеля
1206641
ZBN 18,LGS:ERDE
-
Маркировка для клеммных модулей
2749589
ZBN 18,LGS:L1-N,ERDE
-
Маркировка для клеммных модулей
2749576
ZBN 18:UNBEDRUCKT
-
Полоса Zack
2809128
