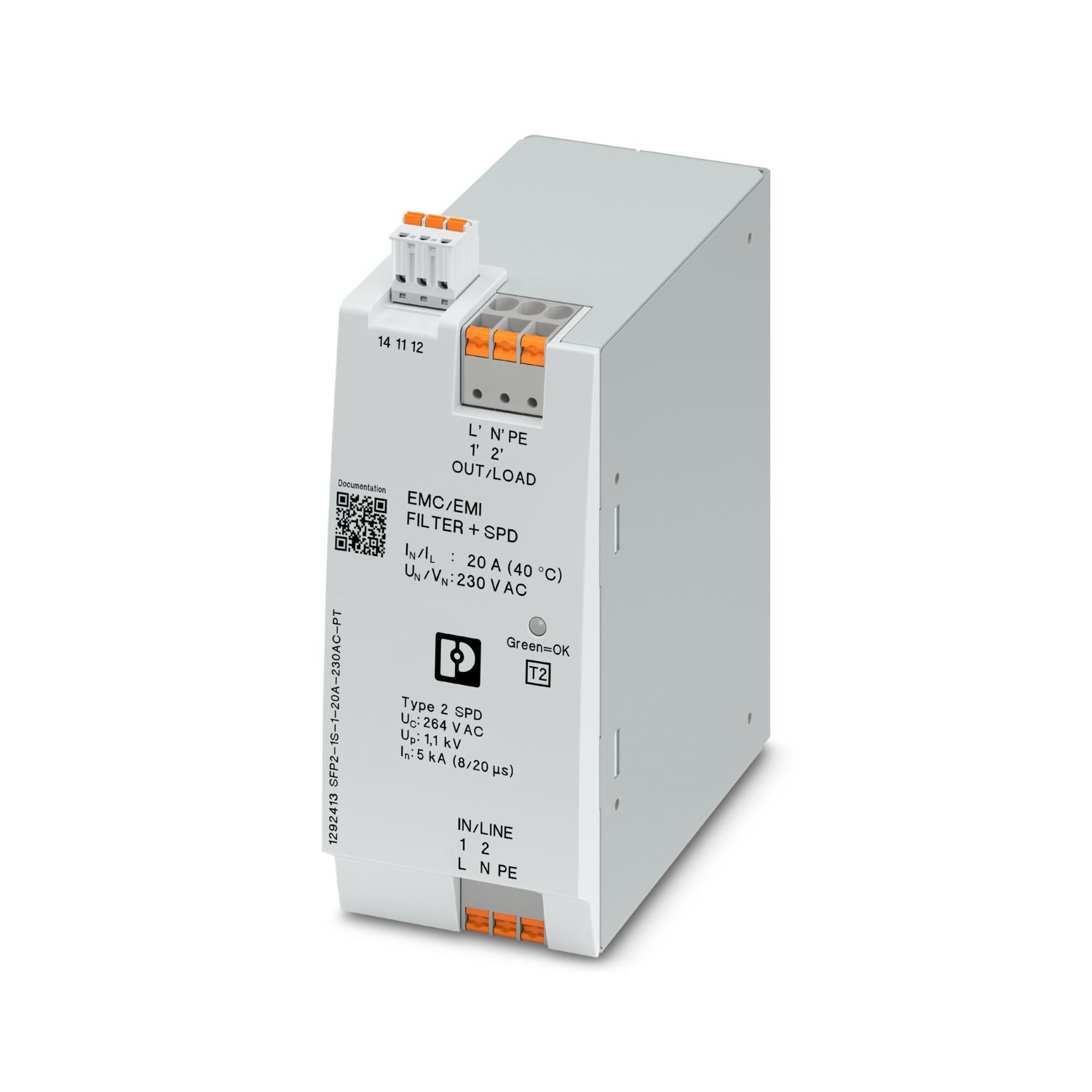

SFP2-1S-1-20A-230AC-PT
-
Устройство защиты от перенапряжений с ЭМ-фильтром
1292413
ЭМС-фильтр (сетевой фильтр) для однофазных систем переменного тока, для монтажа на NS 35, встроенное устройство защиты от импульсных перенапряжений (типа 2 УЗИП), номинальное напряжение: 230 В AC, номинальный ток: 20 A
Подробная информация о продукте
| Общая информация | |
| Указание | Только для использования в ИТ-системах между L-PE, если корпусы низковольтного электрооборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-44:2007 рисунок 44.A1 и таблица 44.A1). |
| Тип изделия | Помехоподавляющие фильтры |
| Система энергоснабжения IEC | TN |
| TT | |
| IT | |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Класс испытания согл. МЭК | T2 |
| Тип EN | T2 |
| Количество портов | Two |
| Макс. мощность потерь при номинальных условиях | ≤ 6 Вт |
| Индикатор / дистанционная сигнализация | |
| Наименование, подключение | Контакт для дистанционной передачи сигнала неисправности |
| Функция переключения | Переключающий контакт |
| Рабочее напряжение | 12 В AC ... 250 В AC |
| 250 В DC (250 мA DC) | |
| Рабочий ток | 100 мA AC ... 1 A AC |
| 1 A DC (48 B DC) | |
| Тип подключения | Зажимы Push-in |
| Сечение гибкого провода | 0,5 мм² ... 6 мм² |
| Сечение жесткого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 20 ... 10 |
| Чертеж |
|
| Ширина | 60 мм |
| Высота | 130 мм |
| Глубина | 133 мм |
| Цвет | cветло серый (RAL 7035) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Изоляционный материал | PC |
| Материал корпуса | PC-GF10 |
| Металл |
| Механические данные | |
| Открытая боковая стенка | Нет |
| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Номинальное напряжение UN | 240 В AC (TN) |
| 240 В AC (TT - только в комбинации с RCD) | |
| 240 В AC (ИТ: см. текст указания) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. длительное рабочее напряжение UC | 264 В AC |
| Номинальный ток IL | 20 A (50 °C) |
| Ток защитного проводника IPE | ≤ 0,5 мА |
| Контрольное напряжение UREF | 264 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Уровень защиты Up | ≤ 1,1 кВ |
| Характеристика TOV при UT (L-N) | 457 В AC (5 с / режим устойчивости) |
| 457 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 457 В AC (5 с / режим устойчивости) |
| 457 В AC (120 мин / режим устойчивости) | |
| 1464 В AC (200 мс / режим безопасного сбоя) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA | ≤ 100 нс |
| Емкость (L-N) | 2x 1 мкФ ±20 % (X2-250 V) |
| 10 нФ ±20 % (X2-275 B) | |
| Емкость (L-PE) | 2,2 нФ ±20 % (Y2-250 B) |
| Емкость (N-PE) | 2,2 нФ ±20 % (Y2-250 B) |
| Номинал предохранителя, макс. | 20 A (MCB B) |

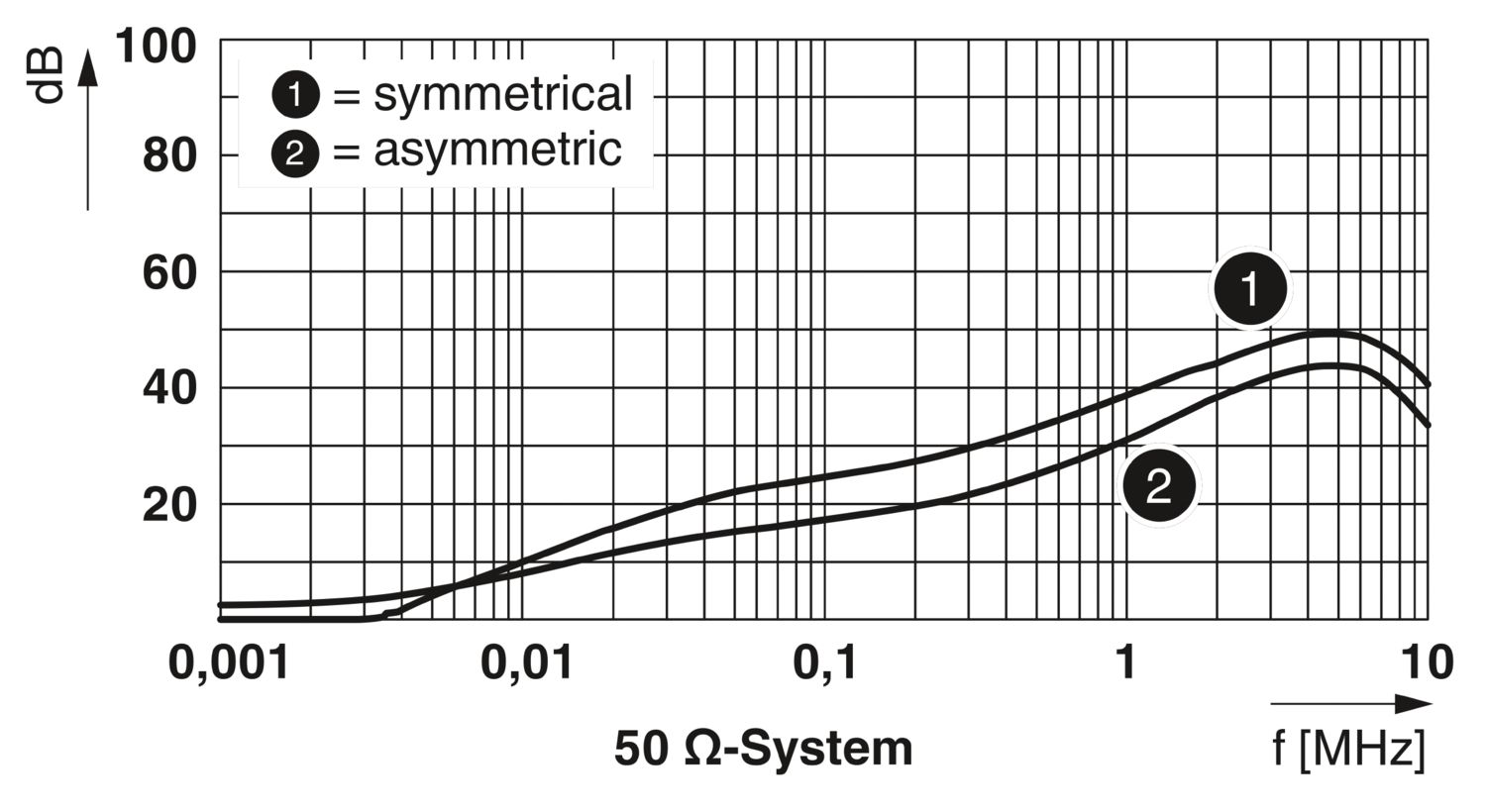

| Вносимое затухание aE, сим. | 20 дБ (≥ 100 кГц/50 Ом) |
| Вносимое затухание aE, асим. | 30 дБ (≥ 1 МГц / 50 Ω) |
| Стойкость к короткому замыканию ISCCR | 6 kA AC |
| Параметры фильтра | |
| Разрядное сопротивление | 940 кΩ (±1 %) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Высота | ≤ 2000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 15г (Полусинусоида / 6 мс / 100x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 1г (1-150 Гц / 10 циклов / XYZ) |
| Стандарты/нормативные документы | МЭК 61643-11 |
| Указание | 2011 |
| Стандарты/нормативные документы | EN 61643-11 |
| Указание | 2012 + A11:2018 |
| Стандарты/нормативные документы | EN 60939-2 |
| Указание | 2006 + AMD1:2023 |
| Тип монтажа | Монтажная рейка: 35 мм |
Совместимые изделия
Преимущества для вас
Надежная защита чувствительного электрооборудования от высокочастотных помех в кабелях и перенапряжений и импульсного тока
Эффективный коэффициент затухания при помощи катушки с обратной связью по току и конденсаторов X и Y
Многообразность применения благодаря универсальной конструкции схемы
Эффективная защита от перенапряжений на стороне входа и выхода ЭМС-фильтра
Удобство благодаря простому монтажу и установке при помощи технологии соединения push-in (PT)
