Активный резервный модуль, обеспечивающий максимальную степень готовности и эксплуатационной надежности QUINT S-ORING позволяет раздельно выполнять резервную систему. В сочетании с новым источником питания QUINT POWER осуществляется постоянный контроль резервной системы.
QUINT4-S-ORING/12-24DC/1X40
-
Резервный модуль
2907752
Активный одиночный модуль резервирования QUINT для монтажа на несущей рейке, вход: 12 B DC ... 24 B DC, выход: 12 B DC ... 24 B DC / 1 x 40 A, вкл. смонтированный универсальный адаптер UTA 107/30
Подробная информация о продукте
| Режим DC | |
| Диапазон номинальных напряжений на входе | 12 В DC ... 24 В DC |
| Диапазон входных напряжений | 8 В DC ... 30 В DC |
| Стандартное сетевое напряжение | 12 В DC |
| 24 В DC | |
| Тип напряжения питания | Пост. ток |
| Потребляемый ток | 40 A |
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
| Защита от переполюсовки | < есть60 В |
| Номинальный входной ток (IN) | 40 A (-40 °C ... 60 °C) |
| Входной ток Iстат. | 45 A (40 °C) |
| Входной ток Iдин. | 60 A (5 с) |
| Входной ток ISFB | 215 A (15 мс) |
| Защита от перенапряжений при переходных процессах | Варистор |
| Падение напряжения вход / выход | 0,1 В |
| КПД | тип. 99,1 % (12 B DC) |
| тип. 99,3 % (24 В DC) | |
| Номинальное напряжение | UIn - 0,1 B |
| Номинальный ток на выходе (IN) | 40 A |
| Статичный Boost (IStat.Boost) | 45 A |
| Динамический Boost (IDyn.Boost) | 60 A (5 с) |
| Selective Fuse Breaking (ISFB) | 215 A (15 мс) |
| Oграничение рабочих характеристик | 60 °C ... 70 °C (2,5 %/K) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 6,5 Вт (IOUT = 40 A) |
| 6 Вт (IOUT = 40 A) | |
| Возможность последовательного подключения | нет |
| Сигнал: OK, 13/14 | |
| Описание выходов | Общий контакт |
| Максимальное напряжение переключения | макс. 30 В AC/DC |
| Максимальный пусковой ток | ≤ 100 мА (защищен от коротких замыканий) |
| Сигнал реле 13/14 | |
| По умолчанию | открытый |
| Дополнительный текст | UIN < 8 B DC |
| Сигнал реле 13/14 | |
| По умолчанию | закрыт |
| Дополнительный текст | UIN > 8 B DC |
| Сигнал реле 13/14 | |
| По умолчанию | открытый |
| Дополнительный текст | Неисправность резервного модуля |
| Вход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,5 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 16 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,5 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Выход | |
| Тип подключения | Винтовые зажимы |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение гибкого проводника макс. | 16 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,5 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 16 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,5 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 16 мм² |
| Сечение провода AWG мин. | 20 |
| Сечение провода AWG макс. | 6 |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M4 |
| Мин. момент затяжки | 1,2 Нм |
| Момент затяжки, макс. | 1,5 Нм |
| Сигнал | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,2 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником и пластиковой втулкой | 0,75 мм² |
| Мин. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 0,2 мм² |
| Макс. сечение одного гибкого проводника / клеммы, с кабельным наконечником, без пластиковой втулки | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
| Виды подачи сигнала | Релейный контакт, с нулевым потенциалом, с ограничением тока |
| Сигнальный выход: OK, 13/14 | |
| UIn < 8 V DC | Светодиод не светится, входное напряжение отсутствует или короткое замыкание на выходе резервного модуля |
| UIn > 8 V DC | Светодиод светится зеленым, входное напряжение присутствует |
| Релейный контакт неисправный | Светодиод светится красным, необходимо поручить производителю проверку резервного модуля |
| Напряжения изоляции на входе, выходе / корпус | 500 В DC |
| Тип изделия | Резервный модуль |
| Серия изделий | QUINT S-ORING |
| MTBF (IEC 61709, SN 29500) | > 25297000 ч (25 °C) |
| > 15153000 ч (40 °C) | |
| > 7449000 ч (60 °C) | |
| СИД | да |
| Изоляционные характеристики | |
| Степень защиты | III |
| Степень загрязнения | 2 |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 40 A |
| Температура | 40 °C |
| Время | 186000 ч |
| Дополнительный текст | 12 B DC |
| Ожидаемый срок службы (электролитические конденсаторы) | |
| Ток | 40 A |
| Температура | 40 °C |
| Время | 123000 ч |
| Дополнительный текст | 24 В DC |
| Чертеж |
|
| Ширина | 32 мм |
| Высота | 130 мм |
| Глубина | 125 мм |
| Установочный размер | |
| Монтажное расстояние справа/слева | 0 мм / 0 мм |
| Монтажное расстояние сверху/снизу | 40 мм / 20 мм |
| Альтернативный способ монтажа | |
| Ширина | 122 мм |
| Высота | 130 мм |
| Глубина | 35 мм |
| Тип монтажа | Установка на монтажную рейку |
| Указания по монтажу | присоединяемый PN ≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN <50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Класс воспламеняемости согласно UL 94 (корпуса / клеммы) | V0 |
| Материал корпуса | Металл |
| Материал корпуса | Алюминий / нержавеющая сталь |
| Исполнение корпуса | алюминий (AlMg3) |
| Исполнение крышки | Оцинкованная листовая сталь, без хрома(VI) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |

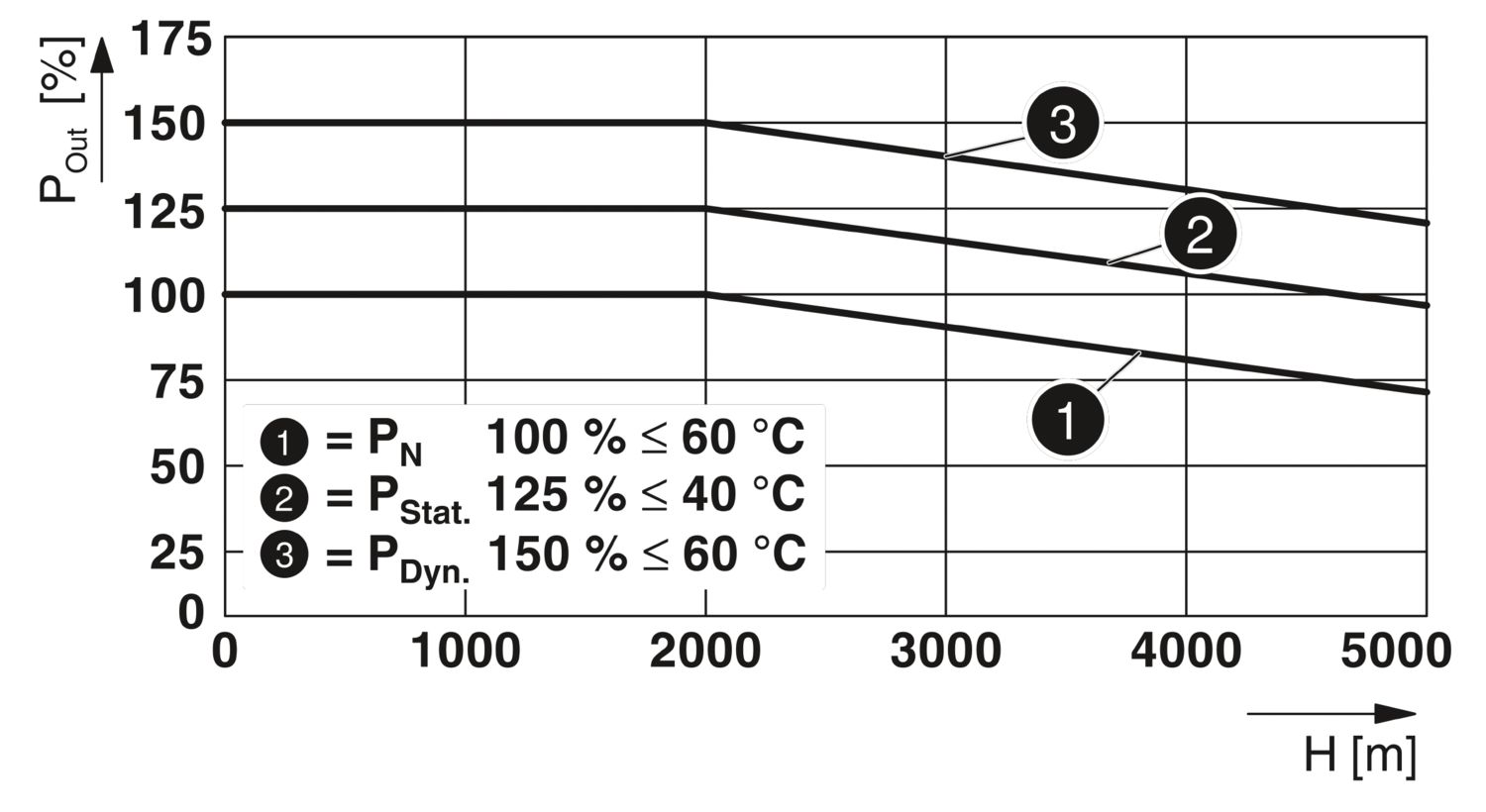

| Рабочая высота | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (при 25 °C, без выпадения конденсата) |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) |
| 15 Гц ... 150 Гц, 2,3r, 90 мин. | |
| Temp Code | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН)) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Разрешение на применение в судостроении | DNV GL |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 |
| UL/C-UL, одобренный UL 60950-1 | |
| UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) | |
| Соответствие/сертификаты | |
| SIL согласно МЭК 61508 | 0 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Требования по ЭМС к степени эмиссии помех | EN 61000-6-3 |
| EN 61000-6-4 | |
| Требования по ЭМС к помехозащищенности | EN 61000-6-1 |
| EN 61000-6-2 | |
| Излучение кондуктивных помех | |
| Стандарты/нормативные документы | EN 55016 |
| EN 61000-6-3 (класс B) | |
| Излучение помех | |
| Стандарты/нормативные документы | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях) |
| Излучение помех | |
| Стандарты / нормативные документы | EN 55016 |
| EN 61000-6-3 (класс B) | |
| Излучение кондуктивных помех DNV GL | |
| DNV | Класс A |
| Дополнительный текст | Диапазон распределение электропитания |
| Излучение помех DNV GL | |
| DNV | Класс B |
| Дополнительный текст | Область перемычки и крышки |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд статического электричества | |
| Разряд между контактами | 8 кВ (Уровень контроля 4) |
| Воздушный разряд | 15 кВ (Уровень контроля 4) |
| Примечания | Критерий B |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 20 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 6 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1 ГГц ... 6 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Быстрые переходные процессы (всплески) | |
| Вход | 2 кВ (Уровень контроля 4 - асимметричный) |
| Выход | 2 кВ (Уровень контроля 4 - асимметричный) |
| Сигнал | 2 кВ (Уровень контроля 4 - асимметричный) |
| Примечания | Критерий A |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | |
| Стандарты / нормативные документы | EN 61000-4-5 |
| Нагрузка при ударном напряжении (импульсное перенапряжение) | |
| Вход | 1 кВ (Уровень контроля 4 - симметричный) |
| 2 кВ (Уровень контроля 4 - асимметричный) | |
| Выход | 1 кВ (Уровень контроля 2 - симметричный) |
| 2 кВ (Уровень контроля 3 - асимметричный) | |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Примечания | Критерий A |
| Влияние помех по цепи питания | |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания | |
| Вход/выход/сигнал | асимметричный |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Примечания | Критерий A |
| Напряжение | 10 В (Уровень контроля 3) |
| Магнитное поле с энергетической частотой | |
| Стандарты / нормативные документы | EN 61000-4-8 |
| Частота | 16,67 Гц |
| 50 Гц | |
| 60 Гц | |
| Напряженность проверочного поля | 30 A/м |
| Дополнительный текст | 60 с |
| Примечания | Критерий A |
| Критерии | |
| Критерий А | Нормальные рабочие параметры со значениями в заданных пределах. |
| Критерий B | Временное ухудшение рабочих параметров, которое устраняется самим устройством. |
UL одобрено
ID допуска: E211944EAC
ID допуска: RU S-DE.BL08.W.00764UL регистрация
ID допуска: E123528cUL Listed
ID допуска: E123528DNV
ID допуска: TAA000011FСхема IECEE CB
ID допуска: DE/PTZ/0048NK
ID допуска: TA25015M| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 500 В | 63 A | - 10 |
cUL Listed
ID допуска: E199827UL регистрация
ID допуска: E199827
Преимущества для вас
Сплошное резервирование вплоть до потребителя
Постоянный контроль входного напряжения и участка развязки
Экономия энергии благодаря развязке с помощью МОП-транзистора
