PR1-RSC3-LDP-24DC/2X21 - Релейный модуль

2834481

Предварительно смонтированный релейный модуль с винтовыми зажимами, состоящий из: установочного блока (основания), реле с силовыми контактами, вставного индикатора / подавителя помех и держателем. Входное напряжение: 24 В DC, 2 переключающих контакта, 8 A

Подробная информация о продукте

Комплект состоит из

Тип изделия	Релейный модуль
Применение	Универсальный
Режим работы	100 % ED
Долговечность механическая	3x 10⁷ коммутационных циклов
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3
Состояние обслуживания данных
Дата последней ревизии данных	19.03.2025

Долговечность, электрич.	см. диаграмму
Макс. мощность потерь при номинальных условиях	0,46 Вт
Испытательное напряжение (Обмотка/контакт)	4 кВ (50 Гц, 1 мин., обмотка/контакт)
Испытательное напряжение (Контакт/контакт)	2,5 кВ (50 Гц, 1 мин., контакт/контакт)

Активная часть
Входное номинальное напряжение U_N	24 В DC
Диапазон входных напряжений	15,6 В DC ... 59,5 В DC
Диапазон входных напряжений относительно U_N	см. диаграмму
Логика работы привода	с одним устойчивым положением
Типовой входной ток при U_N	19 мА
Время срабатывания, типовое	8 мс
Время возврата, типовое	10 мс

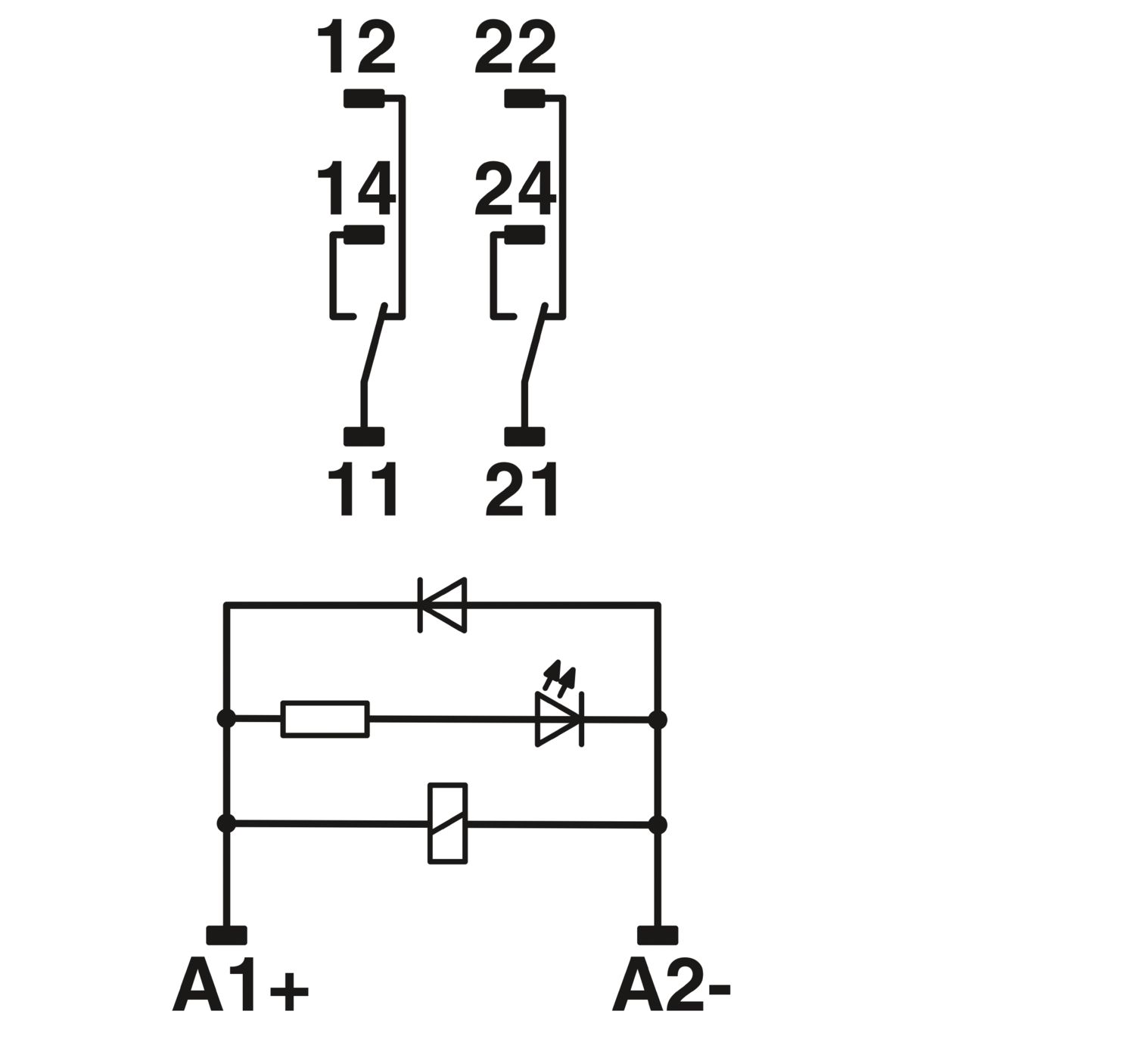

Защитная схема	Безынерционный диод
Индикация рабочего напряжения	LED желт.

Коммутация
Исполнение контакта	2 переключающих контакта
Тип коммутационного контакта	Одинарный контакт
Материал контакта	AgNi
Максимальное напряжение переключения	250 В AC/DC
Минимальное напряжение переключения	5 В (при 10 мА)
Макс. ток продолжительной нагрузки	8 A
Максимальный пусковой ток	15 A (300 мс)
Минимальный коммутационный ток	10 мА (при 5 В)
Мощность отключения (активная нагрузка), максимальная	2000 Вт (при 250 В AC)
	44 Вт (При 110 В DC)
	60 Вт (При 220 В DC)
	190 Вт (при 24 В DC)
	при 440 В AC
	85 Вт (При 48 В DC)
	60 Вт (При 60 В DC)
Мощность отключения (нелинейная нагрузка), максимальная	50 мВт
Коммутационная способность	2 A (при 24 В, DC13)
	0,2 A (при 250 В, DC13)
	3 A (при 24 В, AC15)
	3 A (при 120 В, AC15)
	3 A (при 250 В, AC15)

Активная часть
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
Сечение проводника AWG	26 ... 14
Контактная часть
Тип подключения	Винтовые зажимы
Длина снятия изоляции	8 мм
Резьба винтов	M3
Сечение жесткого провода	0,14 мм² ... 2,5 мм²
Сечение гибкого провода	0,14 мм² ... 2,5 мм²
Сечение проводника AWG	26 ... 14

Ширина	16 мм
Высота	78,5 мм
Глубина	71 мм

Цвет	зеленый (RAL 6021)

Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)	-25 °C ... 85 °C

Стандарты / нормативные документы	МЭК 60664
	EN 50178

Тип монтажа	Установка на монтажную рейку
Указания по монтажу	устанавливаются в ряд без промежутков
Монтажное положение	на выбор

Коммерческие данные

Номер артикула	2834481
Упаковочная единица	5 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	DK6319
Страница каталога	Стр. 395 (C-7-2015)
GTIN	4046356044370
Вес/шт. (с упаковкой)	68,41 g
Вес/шт. (без упаковки)	65,9 g
Номер таможенного тарифа	85364900
Страна происхождения	CN

Классификация

Environmental product compliance

Совместимые изделия

Принадлежности

Преимущества для вас

Надежная развязка между стороной обмотки и контактной стороной

Безопасная эксплуатация благодаря герметичным реле

Логичное расположение контактов с помощью 1/3-ярусных релейных блоков

China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
