PRT-1S-350/20/R
-
Разрядник для защиты от импульсных перенапряжений, тип 2
2905977
Разрядник от перенапряжений для компактного монтажа печатных плат, соотв. типу 2 / классу II, для 1-фазных установок электроснабжения TN и TT.
Подробная информация о продукте
| Тип изделия | Разрядник для защиты от перенапряжений |
| Серия изделий | PRINTRAB |
| Класс испытания согл. МЭК | II |
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Конструкция | Встроенный разрядник защиты от перенапряжений для печатных плат |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Электрическая прочность | < 2,5 кВ (1 минута) |
| Индикатор / дистанционная сигнализация | |
| Функция переключения | Размыкатель |
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В AC (UL) | |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1 A AC |
| 1 A AC (UL) | |
| 1 A DC | |

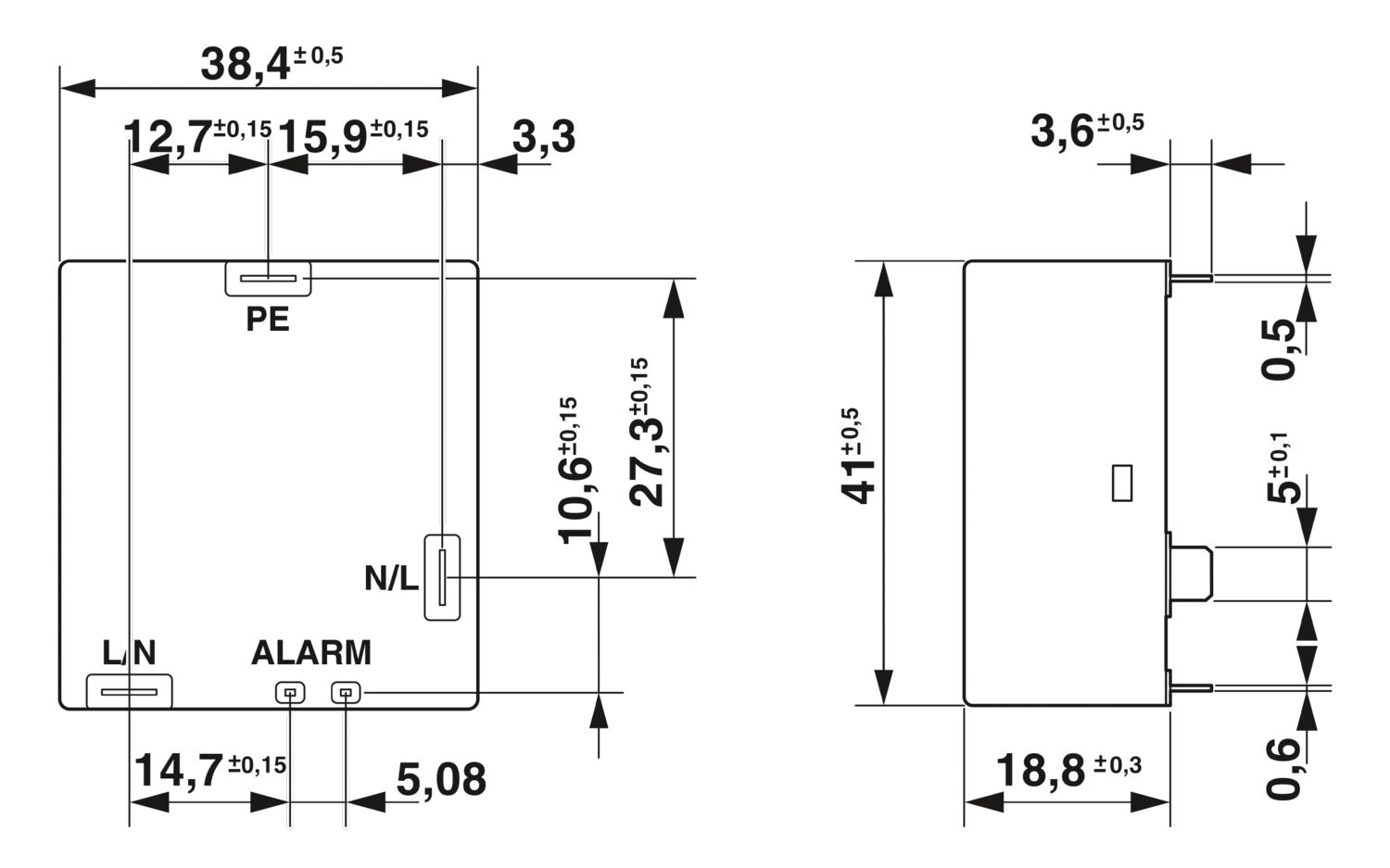

| Чертеж |
|
| Ширина | 38,4 мм |
| Высота | 41 мм |
| Глубина | 22,4 мм |
| Цвет | cветло серый (RAL 7035) |
| серый (RAL 7042) | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Величина CTI материала | 600 |
| Группа материала | I |
| Материал корпуса | PA 6.6 |

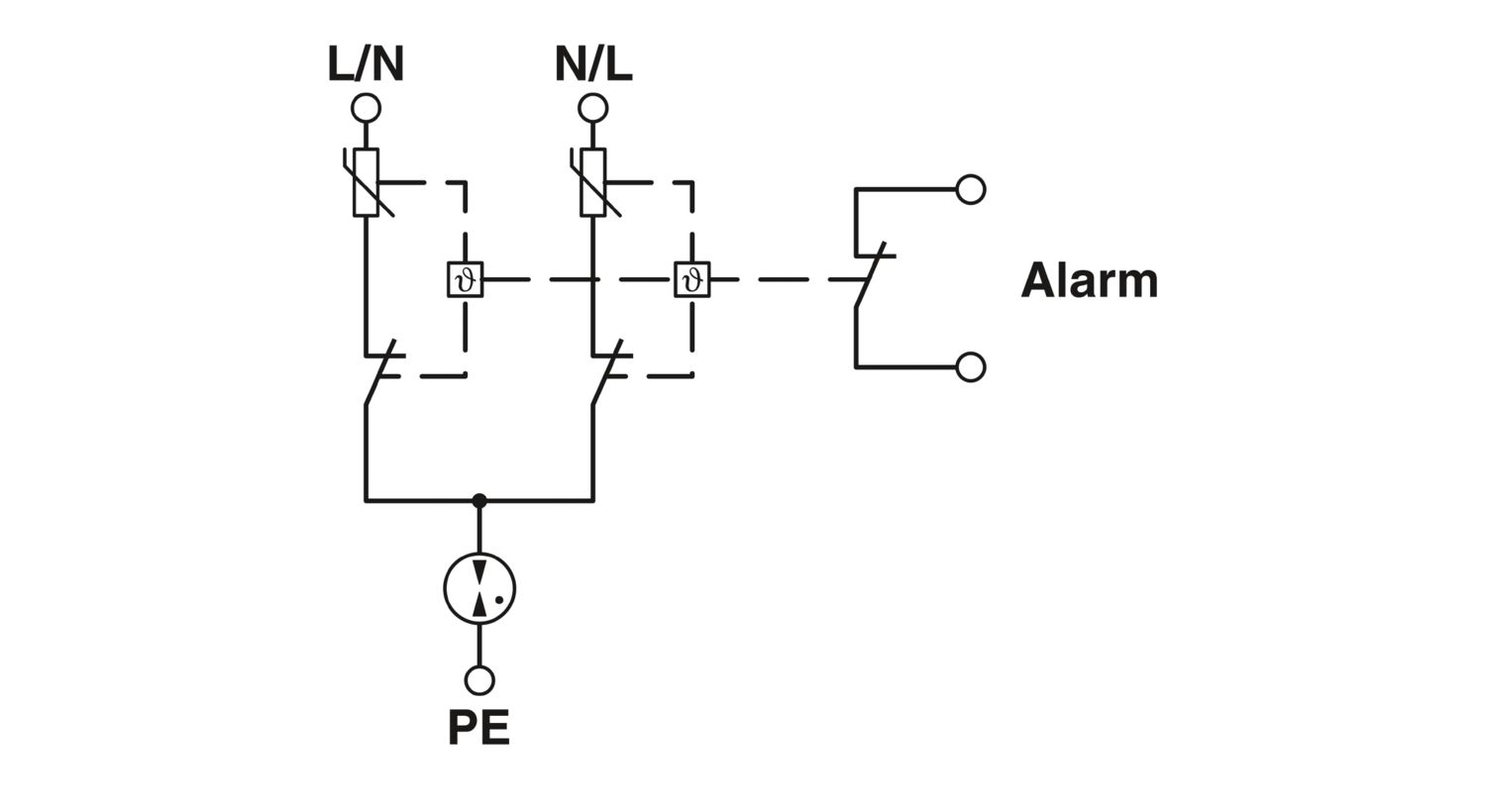

| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Направление действие | L-N & L(N)-PE |
| Номинальное напряжение UN | 230 В AC (TN) |
| 230 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC | 350 В AC |
| Ток защитного проводника IPE | ≤ 50 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 20 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Стойкость к короткому замыканию ISCCR | 1 кA |
| Уровень защиты Up (L-N) | ≤ 2,5 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,8 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,8 кВ |
| Характеристика TOV при UT (L-N) | 336 В AC (5 с / режим устойчивости) |
| 440 В AC (120 мин / режим устойчивости) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 63 A (MCB C) |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 2000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) |
| Вибрация (при эксплуатации) | 5г (5 ... 500 Гц / 2,5 ч / X, Y, Z) |
| Стандарты/нормативные документы | МЭК 61643-11 |
| Указание | 2011 |
| EN 61643-11 | |
| Стандарты/нормативные документы | EN 61643-11 |
| Указание | 2012 |

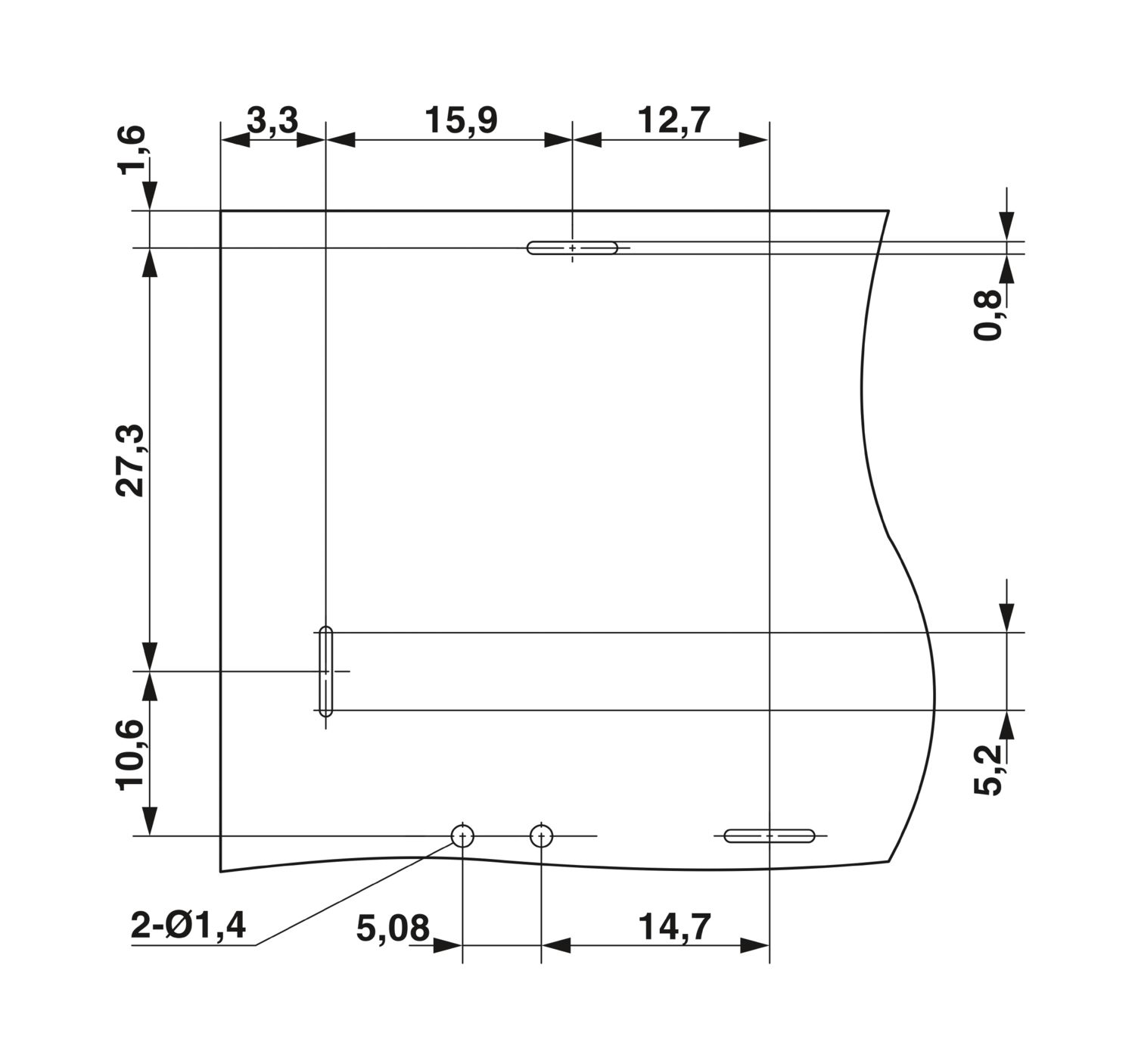

| Тип монтажа | Монтаж на печатную плату |
| Монтажное положение | Внутреннее |
Преимущества для вас
Низкая занимаемая площадь благодаря миниатюрному исполнению изделий
Постоянный контроль функционирования благодаря встроенному контакту удаленного оповещения
Выполнение актуальных требований стандарта за счет использования УЗИП для PCB
