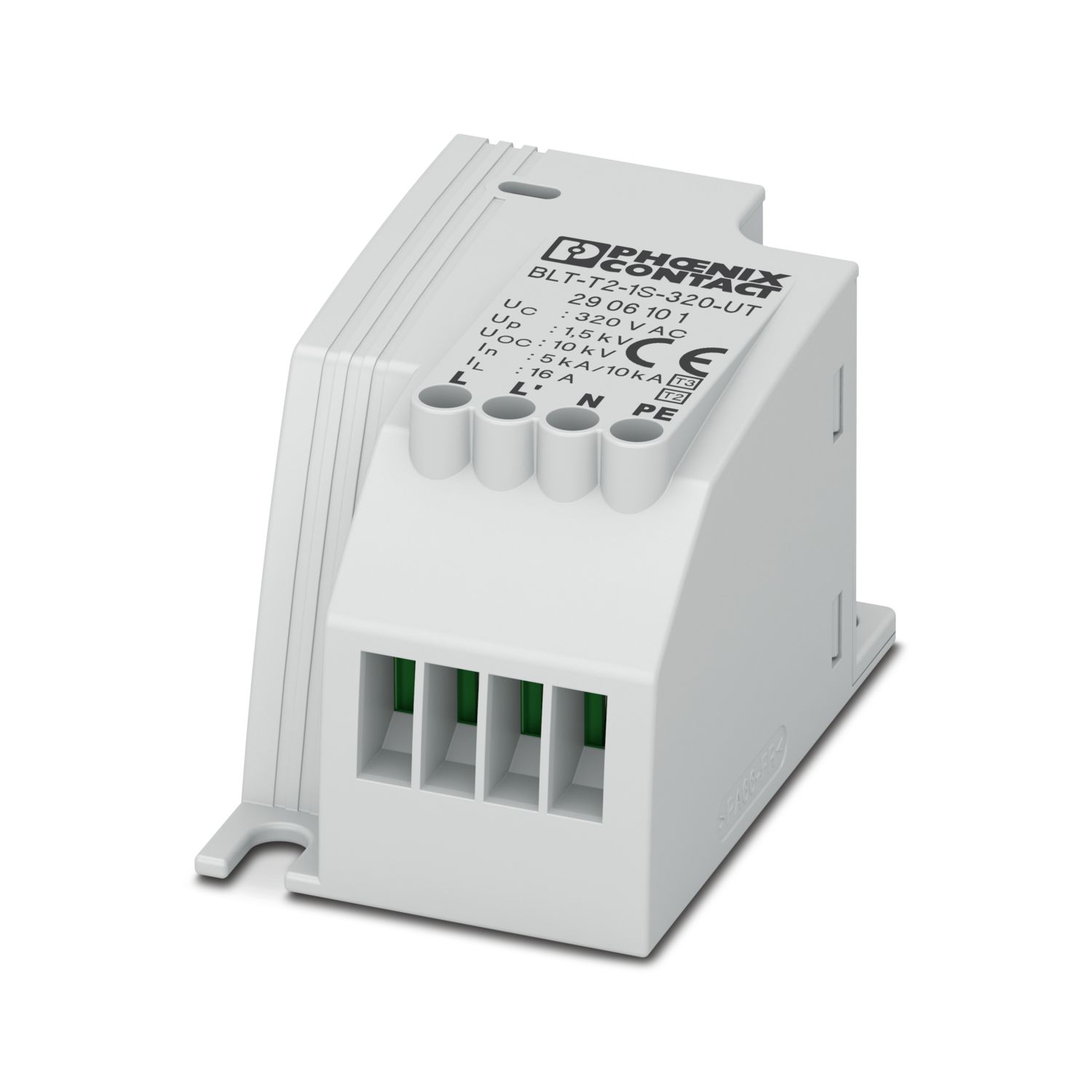

BLT-T2-1S-320-UT
-
Разрядник для защиты от импульсных перенапряжений, тип 2
2906101
Разрядник для защиты от перенапряжений типа 2 для универсального монтажа в светильники, кабельные коробки, эл. розетки, подоконные каналы, фальш-полы или непосредственно на конечное устройство. Специально для изоляционного класса защиты I с оптической сигнализацией дефектов. Установка на ответвления и проходную проводку. В исполнении для 230 В AC
Подробная информация о продукте
| Тип изделия | Разрядник для защиты от перенапряжений |
| Класс испытания согл. МЭК | II / III |
| T2 / T3 | |
| Тип EN | T2 / T3 |
| Система энергоснабжения IEC | TN-S |
| TT | |
| Конструкция | Встраиваемый модуль |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Изоляционные характеристики | |
| Степень защиты | I |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальное напряжение UN | 100 В AC ... 277 В AC (TN-S) |
| 100 В AC ... 277 В AC (TT) | |
| Электрическая прочность | < 6 кВ |
| Тип подключения | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Чертеж |
|
| Ширина | 36,5 мм |
| Высота | 56 мм |
| Глубина | 34 мм |
| Цвет | cветло серый (RAL 7035) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Величина CTI материала | 600 |
| Изоляционный материал | PA 6.6 |
| Группа материала | I |
| Материал корпуса | PA 6.6 |

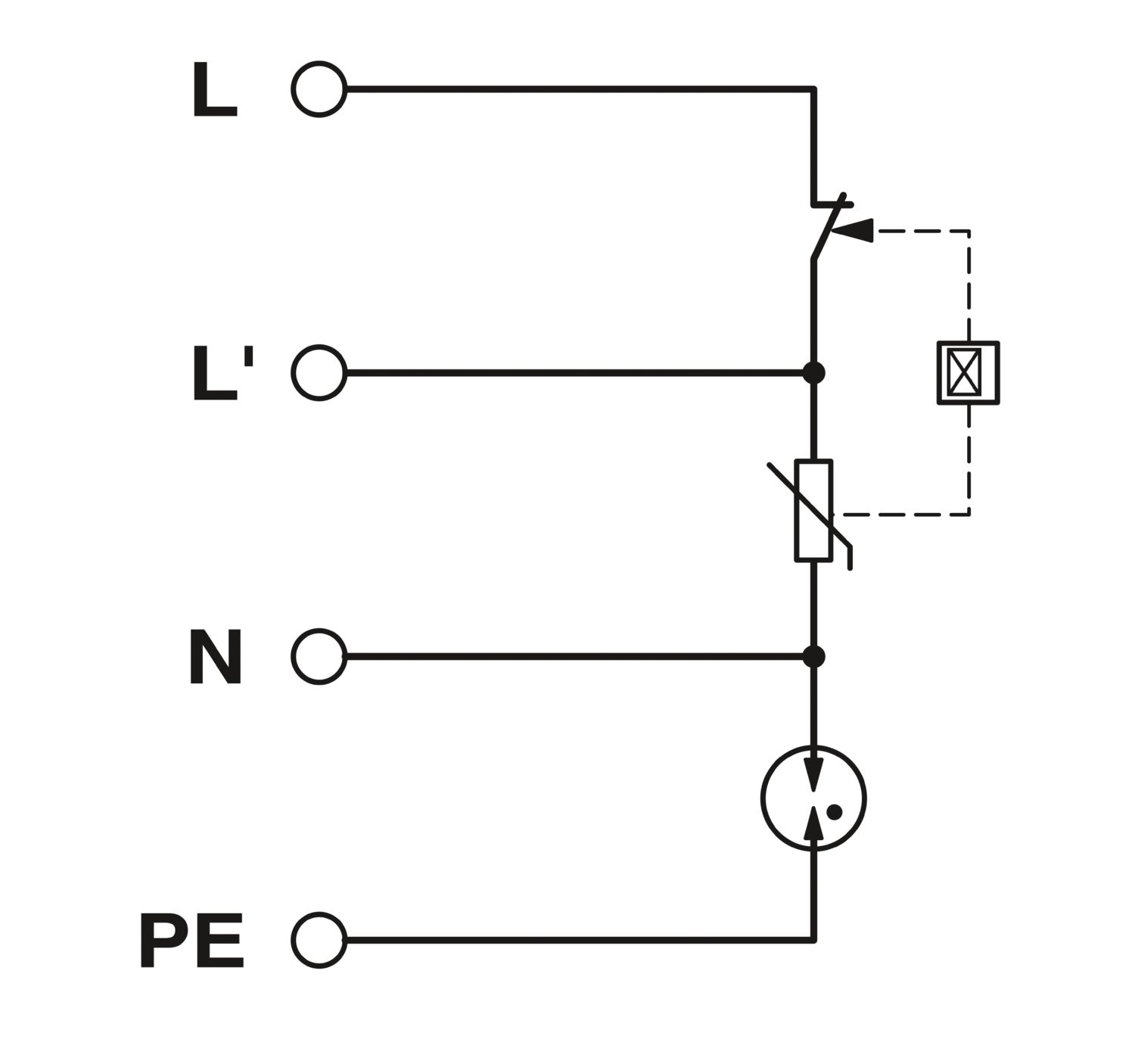

| Защитная цепь | L-N |
| L-PE | |
| N-PE | |
| Направление действие | 1L-N & N-PE |
| Номинальное напряжение UN | 100 В AC ... 277 В AC (TN-S) |
| 100 В AC ... 277 В AC (TT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длительной нагрузке UC (L-N) | 320 В AC |
| Макс. напряжение при длительной нагрузке UC (L- PE) | 305 В AC |
| Макс. напряжение при длительной нагрузке UC (N-PE) | 305 В AC |
| Номинальный ток IL | 16 A |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PE) | 5 кA |
| Номинальный ток разряда In (8/20) мкс (N-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-PE) | 10 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (N-PE) | 20 кA |
| Комбинированный импульс UOC | 10 кВ |
| Mаксимальный отводимый импульсный ток ITotal (8/20) мкс | 20 кA |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (305 В AC) |
| Стойкость к короткому замыканию ISCCR | 3 кA |
| Уровень защиты Up (L-N) | ≤ 1,3 кВ |
| Уровень защиты Up (L-PE) | ≤ 1,5 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,4 кВ |
| Остаточное напряжение Ures (L-N) | ≤ 1,3 кВ (при In) |
| ≤ 1,3 кВ (при UOC) | |
| Характеристика TOV при UT (L-N) | 400 В AC (5 с / режим устойчивости) |
| 528 В AC (120 мин / режим безопасного сбоя) | |
| Характеристика TOV при UT (L-PE) | 528 В AC (5 с / режим устойчивости) |
| 528 В AC (120 мин / режим безопасного сбоя) | |
| 1505 В AC (200 мс / режим устойчивости) | |
| Характеристика TOV при UT (N-PE) | 1200 В AC |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 16 A (MCB B/C) |
| Макс. номинал входного предохранителя при подключении ответвлений | 16 A (MCB B/C) |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Стандарты/нормативные документы | МЭК 61643-11 |
| Указание | 2011 |
| Стандарты/нормативные документы | EN 61643-11 |
| Указание | 2012 |
| Тип монтажа | Винт 4 мм |
Преимущества для вас
Оптимально расширенная защита электрооборудования зданий, позволяющая повысить срок службы и степень его готовности
Оптимальная защита источника питания, позволяющая повысить срок службы и степень готовности светодиодного освещения
Хорошая информированность благодаря функции отключения цепи нагрузки в случае неисправности
Простой контроль состояния при отсутствии подачи тока на устройство благодаря механико-оптическому индикатору состояния

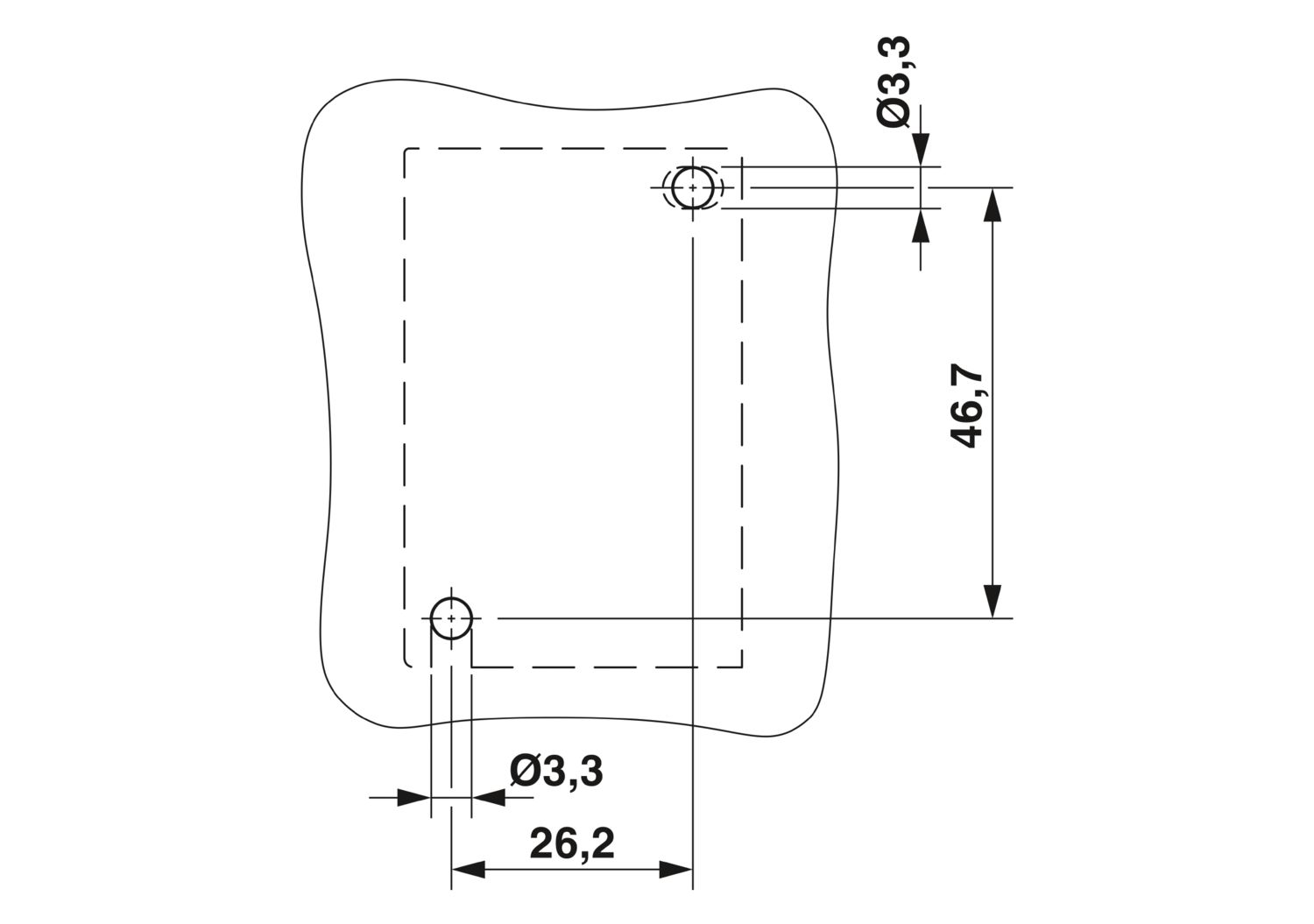

Гибкие возможности установки благодаря креплению с помощью продольных отверстий
Подключение на ответвления или проходную проводку
Гибкая установка
Фиксация при помощи нанесенных продольных отверстий
Компактная конструкция
Оптический светодиодный индикатор состояния
L' сигнализирует об отказе устройства защиты от перенапряжений за счет включения подачи напряжения на лампу
Универсальное применение для освещения улиц, туннелей или объектов
