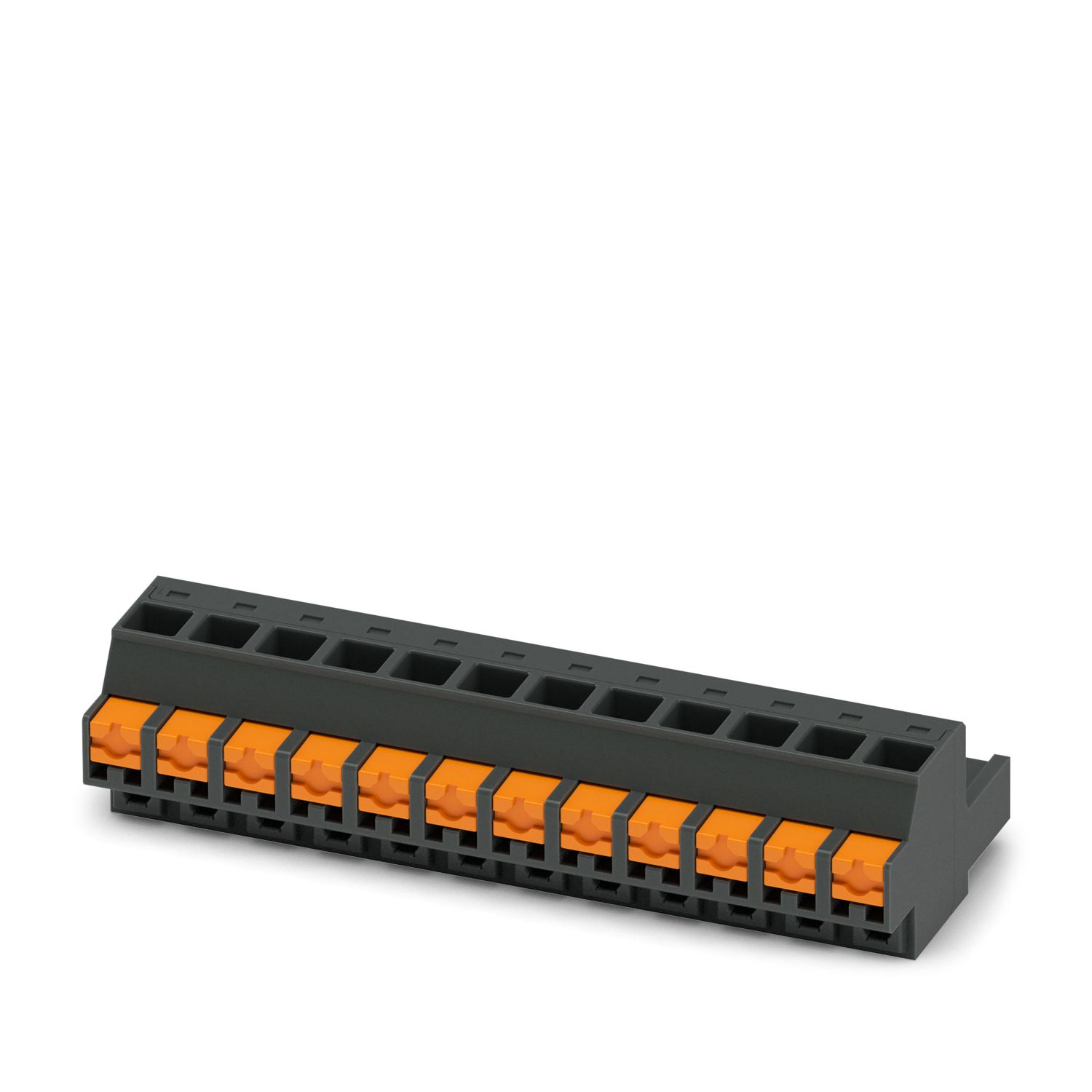

FKCOR 2,5/12-ST-5,08 BK - Разъемы для печатной платы - 1456376

Подробная информация о продукте

Технические характеристики

Характеристики изделий

Тип изделия	Разъемы для печатной платы
Серия изделий	FKCOR 2,5/..-ST
Линейка изделий	COMBICON Connectors M
Полюсов	12
Размер шага	5,08 мм
Количество рядов	1

Электрические характеристики

Свойства
Номинальный ток I_N	12 A
Номинальное напряжение U_N	320 В
Контактное сопротивление	1,2 мΩ
Расчетное напряжение (III/3)	250 В
Расчетное импульсное напряжение (III/3)	4 кВ
Расчетное напряжение (III/2)	320 В
Расчетное импульсное напряжение (III/2)	4 кВ
Расчетное напряжение (II/2)	630 В
Расчетное импульсное напряжение (II/2)	4 кВ

Характеристики клемм

Технология подключения
Система штекерных соединителей	COMBICON MSTB 2,5
Номинальное сечение	2,5 мм²
Тип контакта	Розетка
Блокировка
Тип фиксатора	без
Крепежный фланец	без
Соединение провода
Тип подключения	Пружинный зажим Push-in
Направление подключения, проводник / печатная плата	90 °
Сечение жесткого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение проводника AWG	24 ... 12
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом	0,14 мм² ... 2,5 мм²
Калиберная пробка a x b / диаметр	2,8 мм x 2,0 мм / 2,3 мм
Длина снятия изоляции	10 мм
Данные по наконечникам без изолирующих хомутов
рекомендованные обжимные клещи	1212034 CRIMPFOX 6
кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1	Сечение: 0,25 мм²; Длина: 7 мм
		Сечение: 0,34 мм²; Длина: 7 мм
		Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
		Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
		Сечение: 1 мм²; Длина: 8 мм ... 10 мм
		Сечение: 1,5 мм²; Длина: 8 мм ... 10 мм
		Сечение: 2,5 мм²; Длина: 8 мм ... 10 мм
Данные по наконечникам с изолирующими хомутами
рекомендованные обжимные клещи	1212034 CRIMPFOX 6
кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4	Сечение: 0,14 мм²; Длина: 8 мм
		Сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
		Сечение: 0,34 мм²; Длина: 8 мм ... 10 мм
		Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
		Сечение: 0,75 мм²; Длина: 8 мм ... 10 мм
		Сечение: 1,5 мм²; Длина: 8 мм ... 10 мм
		Сечение: 2,5 мм²; Длина: 10 мм

Спецификации материала

Данные о материале - контакт
Указание	Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контакт	Сплав меди
Качество поверхности	горячее лужение
Металлическая поверхность точки подключения (внешнее покрытие)	Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны контакта (покрытие)	Олово (4 - 8 мкм Sn)
Данные о материале - корпус
Цвет (Корпус)	черный (9005)
Изоляционный материал	PA
Группа изоляционного материала	I
CTI согласно МЭК 60112	600
Класс воспламеняемости согласно UL 94	V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12	850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13	775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2	125 °C
Указание материала - Элемент управления
Цвет (Элемент управления)	оранжевый (2003)
Изоляционный материал	PBT
Группа изоляционного материала	IIIa
CTI согласно МЭК 60112	275
Класс воспламеняемости согласно UL 94	V0

Размеры

Чертеж
Размер шага	5,08 мм
Ширина [w]	60,83 мм
Высота [h]	14,3 мм
Длина [l]	23,7 мм

Примечания

Указания по эксплуатации	Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.

Механические испытания

Соединение провода
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Результат	Испытание пройдено
Испытание на повреждение и расшатывание проводника
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Результат	Испытание пройдено
Многократное подключение и разъединение
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Результат	Испытание пройдено
Испытание на растяжение
Спецификации по испытанию	DIN EN 60999-1 (VDE 0609-1):2000-12
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение	0,2 мм² / жесткий / > 10 Н
		0,2 мм² / гибкий / > 10 Н
		2,5 мм² / жесткий / > 50 Н
		2,5 мм² / гибкий / > 50 Н
Усилие подключения и извлечения
Спецификации по испытанию	DIN EN 60512-13-2:2006-11
Результат	Испытание пройдено
Количество циклов	25
Усилие установки на 1 полюс, прибл.	10 Н
Усилие съема на 1 полюс, прибл.	9 Н
Стойкость маркировки
Спецификации по испытанию	DIN EN 60068-2-70:1996-07
Результат	Испытание пройдено
Поляризация и кодирование
Спецификации по испытанию	DIN EN 60512-13-5:2006-11
Результат	Испытание пройдено
Визуальный осмотр
Спецификации по испытанию	DIN EN 60512-1-1:2003-01
Результат	Испытание пройдено
Проверка размеров
Спецификации по испытанию	DIN EN 60512-1-2:2003-01
Результат	Испытание пройдено

Экологические условия и условия эксплуатации

Испытание на вибростойкость
Спецификации по испытанию	DIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Частота	10 - 150 - 10 Гц
Скорость развертки	1 октава/мин.
Амплитуда	0,35 мм (10 Гц ... 60,1 Гц)
Ускорение	5г (60,1 Гц ... 150 Гц)
Продолжительность испытания на 1 ось	2,5 ч
Направление испытания	X-, Y- и Z-ось
Испытания на долговечность
Спецификации по испытанию	DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Импульсное напряжение на уровне моря	4,8 кВ
Проходное сопротивление R₁	1,2 мΩ
Проходное сопротивление R₂	1,2 мΩ
Циклы установки	25
Сопротивлением изоляции между соседними полюсами	> 5 МОм
Климатические испытания
Спецификации по испытанию	DIN EN ISO 6988:1997-03
Коррозионное воздействие	0,2 дм³SO₂на 300 дм³/40 °C/1 цикл
Тепловая нагрузка	105 °C/168 ч
Испытательное переменное напряжение	2,21 кВ
Условия окружающей среды
Температура окружающей среды (при эксплуатации)	-40 °C ... 105 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 70 °C
Относительная влажность воздуха (хранение/транспорт)	30 % ... 70 %
Температура окружающей среды (при монтаже)	-5 °C ... 100 °C

Электрические испытания

Термическое испытание \| Группа испытания C
Спецификации по испытанию	DIN EN 60512-5-1:2003-01
Испытанное число контактов	24
Сопротивление изоляции
Спецификации по испытанию	DIN EN 60512-3-1:2003-01
Сопротивлением изоляции между соседними полюсами	> 5 МОм
Воздушные зазоры и пути утечки \|
Спецификации по испытанию	DIN EN 60664-1 (VDE 0110-1):2008-01
Группа изоляционного материала	I
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))	CTI 600
Расчетное напряжение изоляции (III/3)	250 В
Расчетное импульсное напряжение (III/3)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/3)	3 мм
минимальное значение пути утечки (III/3)	3,2 мм
Расчетное напряжение изоляции (III/2)	320 В
Расчетное импульсное напряжение (III/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (III/2)	3 мм
минимальное значение пути утечки (III/2)	3 мм
Расчетное напряжение изоляции (II/2)	630 В
Расчетное импульсное напряжение (II/2)	4 кВ
минимальное значение воздушного зазора - негомогенное поле (II/2)	3 мм
минимальное значение пути утечки (II/2)	3,2 мм

Cпецификация упаковки

Форма упаковки	в картонной коробке

Коммерческие данные

Номер артикула	1456376
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	50 Количество
Указание	Позаказное производство (возврат невозможен)
Ключ изделия	AACFGC
GTIN	4063151848088
Вес/шт. (с упаковкой)	15 g
Вес/шт. (без упаковки)	14,823 g
Номер таможенного тарифа	85366990
Страна происхождения	PL

Классификация

Сертификаты

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	12 A	24 - 12
Группа использования D
	300 В	10 A	24 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG
Группа использования B
	300 В	10 A	26 - 12
Группа использования D
	300 В	10 A	26 - 12

Approval Specification Data
	Номинальное напряжение U_N	Номинальный ток I_N	Сечение AWG	Сечение мм²
	250 В	12 A		0,2 - 2,5

Environmental product compliance

Совместимые изделия

ECLASS-13.0	27460202
ECLASS-15.0	27460202

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%
