cUL Recognized
ID допуска: E118976| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 300 В | 4 A |
UL одобрено
ID допуска: E118976| Номинальное напряжение UN | Номинальный ток IN | Сечение AWG | Сечение мм2 | |
|---|---|---|---|---|
| 300 В | 4 A |
SACC-MS-4QO-0,75-M SCO
-
Штекерный соединитель
1521591
Штекерный соединитель, Универсальный, 4-контактный, Штекеры прямое M12 SPEEDCON, кодирование: A, Клеммы с ножевыми контактами, материал накатанной гайки: Цинк. литья под давлением, с никелевым покрытием, наружный диаметр проводника 4 мм ... 8 мм
Подробная информация о продукте

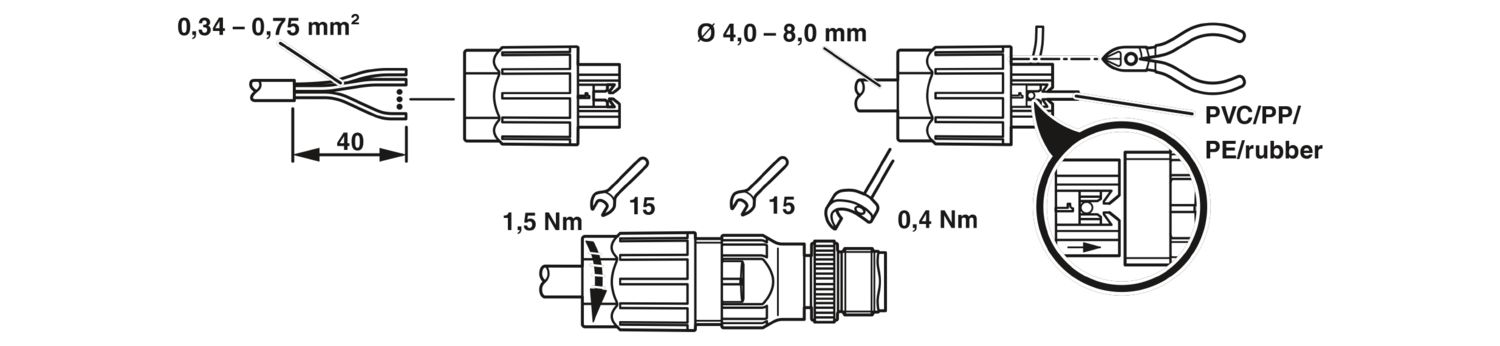

| Указание по монтажу | ПРЕДУПРЕЖДЕНИЕ! При прокладке кабеля учитывать допустимые радиусы изгиба, так как из-за высоких изгибающих усилий будет нарушен степень защиты. Предохранять штекерный соединитель от механических нагрузок, например, с помощью кабельной стяжки. |
| Указания по монтажу | Сечение проводника AWG 18 под заказ |
| Тип изделия | Круглый штекерный соединитель (со стороны кабеля) |
| Тип датчика | Универсальный |
| Полюсов | 4 |
| Количество подключаемых кабелей | 1 |
| Экранирован. | нет |
| Механические ключи | A |
| Кабельный отвод | прямое |
| Изоляционные характеристики | |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Чертеж |
|
| Длина | 55 мм |
| Раствор ключа - накидная гайка | 15 мм |
| Раствор ключа - контргайка | 15 мм |
| Наружный размер | |
| Наружный диаметр | 4 мм ... 8 мм |
| Корпуса | |
| Диаметр корпуса | 18,4 мм |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал, уплотнение | NBR |
| Материал корпуса ручки | ПА 6 |
| Материал, контакт | CuSn |
| Материал, контактная поверхность | Ni/Au |
| Материал, держатель контакта | TPU |
| Материал резьбового соединения | Цинк. литья под давлением, с никелевым покрытием |
| Изоляционный материал жилы | ПВХ / PE / PP / Резина |
| Соединение провода | |
| Тип подключения | Клеммы с ножевыми контактами |
| Сечение проводников | 0,34 мм² ... 0,75 мм² |
| Сечение AWG | 22 ... 18 |
| Момент затяжки | 0,4 Нм (Накатанная гайка М12) |
| 1,5 Нм (Контргайка) | |
| Разводка подсоединений | |
| Контакт | цвет (обозначение сигнала) | контакт (опционально) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| Расчетное импульсное напряжение | 4 кВ |
| Проходное сопротивление | ≤ 5 мΩ |
| Сопротивление изоляции | ≥ 100 МОм |
| Номинальное напряжение UN | 250 В AC |
| 250 В DC | |
| Номинальный ток IN | 4 A |
| Механические данные | |
| Циклы установки | ≥ 100 |
| Подключение 1 | |
| Исполнение головки | Штекеры |
| Кабельный отвод головки | прямое |
| Тип резьбы головки | M12 |
| Тип фиксатора головки | SPEEDCON |
| Механические ключи | A |
| Тип сигнала/категория | Универсальный |
| Наружный диаметр кабеля | 4 мм ... 8 мм |
| Условия окружающей среды | |
| Степень защиты | IP65 |
| IP67 | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C (вилка / розетка) |
| Температура окружающей среды (при монтаже) | -5 °C ... 50 °C (в подготовке) |
| Обозначение стандарта | Разъем M12 |
| Стандарты/нормативные документы | в соответствии с IEC 61076-2-101 |
Преимущества для вас
Безопасное применение в полевых условиях благодаря высоким классам защиты
Экономия времени благодаря установке при помощи устройства быстрой фиксации SPEEDCON
Срезное клеммное соединение: инновационная и быстрая технология сборки без снятия изоляции с отдельных жил
