ИЗОЛЯТОР FL используется для гальванической развязки в сетях Ethernet на основе медных кабелей. В промышленных условиях разность потенциалов затрудняет бесперебойную передачу данных. Высококачественная развязка до 4 кВ обеспечивает надежную защиту дорогостоящих устройств Ethernet и интерфейсов. Это позволяет значительно повысить помехоустойчивость при эксплуатации в промышленных условиях.
FL ISOLATOR 100-RJ/RJ
-
Разделитель сетей
2313931
Пассивный сетевой изолятор для гальванической развязки в линиях передачи данных Ethernet. Предназначен для защиты оборудования Ethernet от разностей потенциалов до 4 кВ. Возможно применение для скоростей передачи до 100 Mбит/с. Возможность подсоединения для двух штекеров RJ45.
Подробная информация о продукте
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Тип изделия | Сетевой изолятор |
| MTBF | 7993 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) |
| 4201 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| Гальваническая развязка | Ethernet // Ethernet |
| Напряжения изоляции на входе / выходе | 250 Вэфф |
| Испытательное напряжение / интерфейс передачи данных | 4 кВ AC (50 Гц, 1 мин) |
| Питание | |
| Момент затяжки | 0,56 Нм ... 0,79 Нм |
| Сигнал | Ethernet |
| PROFINET | |
| Данные: Интерфейс Ethernet, 10/100Base-T(X) согласно IEEE 802.3 | |
| Скорость последовательной передачи данных | 10/100 Мбит/с |
| Тип подключения | Гнездо RJ45 |
| Количество каналов | 1 |
| Дальность передачи | ≤ 100 м (Общая длина на оба порта (зависит от объема передачи данных и используемой проводки)) |
| Данные: Интерфейс Ethernet, 10/100Base-T(X) согласно IEEE 802.3 | |
| Скорость последовательной передачи данных | 10/100 Мбит/с |
| Тип подключения | Гнездо RJ45 |
| Количество каналов | 1 |

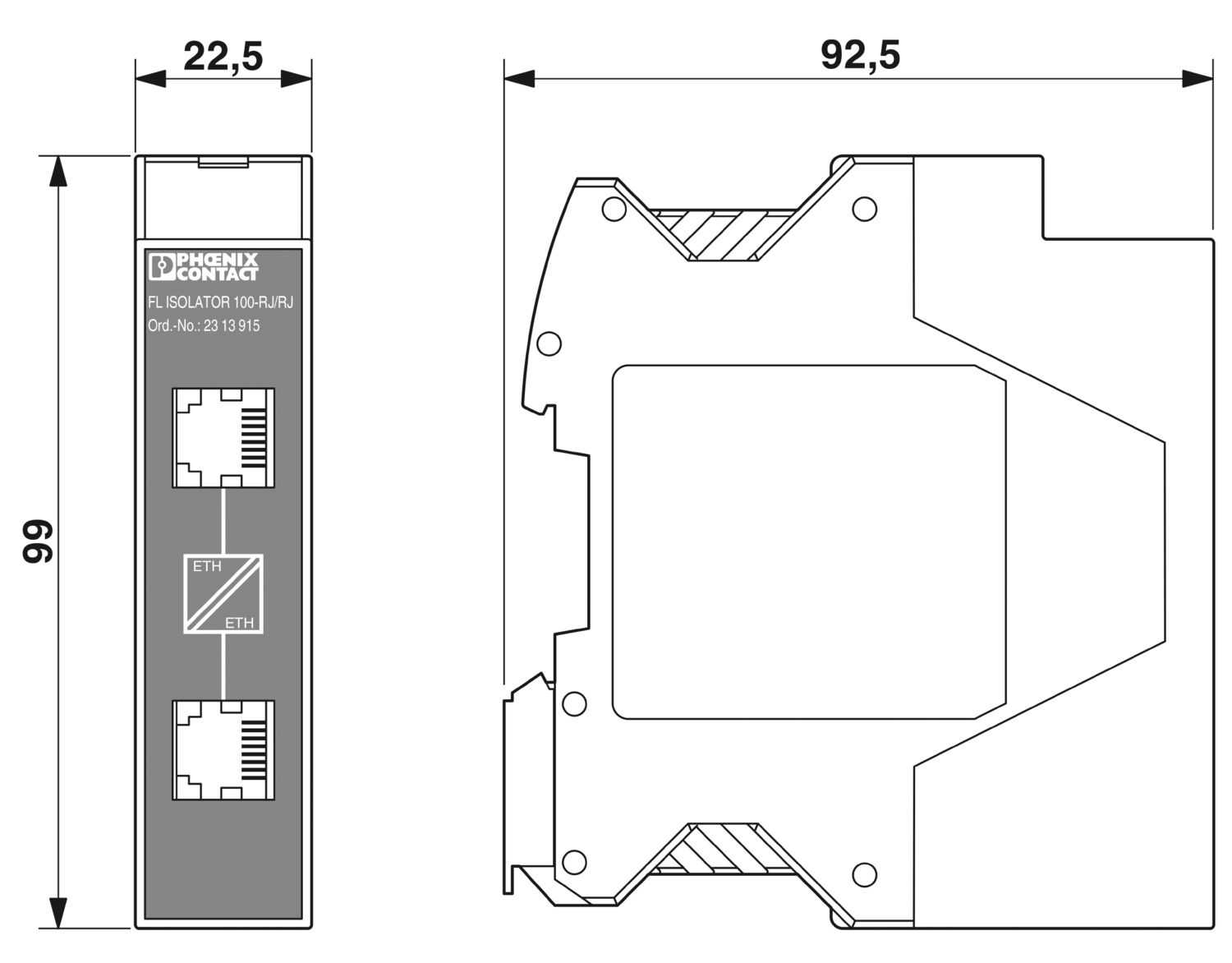

| Чертеж |
|
| Ширина | 22,5 мм |
| Высота | 99 мм |
| Глубина | 92 мм |
| Цвет (Корпус) | зеленый (RAL 6021) |
| Материал (Корпус) | PA 6.6-FR |
| Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 | Вибростойкость (при эксплуатации): 5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ |
| Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 | Удары (при эксплуатации): 25г, продолжительность 11 мс, ударный импульс полусинусоида |
| Условия окружающей среды | |
| Степень защиты | IP20 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 75 °C |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Высота | ≤ 5000 м (Ограничение см. в заявлении производителя об эксплуатации на большой высоте) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| CE | |
| Сертификат | Соответствие требованиям ЕС |
| UL, США / Канада | |
| Маркировка | 508 Listed |
| Испытание вредными газами | |
| Маркировка | ISA-S71.04-1985 G3 Harsh Group A |
| Судостроение | |
| Маркировка | DNV GL |
| Данные судостроения | |
| Temperature | B |
| Humidity | A |
| Вибрации | A |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Разряд статического электричества | |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Электромагнитное высокочастотное поле | |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Электромагнитное высокочастотное поле | |
| Диапазон частот | 26 МГц ... 3 ГГц (Уровень контроля 3) |
| Напряжённость поля | 20 В/м |
| Примечания | Критерий A |
| Быстрые переходные процессы (всплески) | |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Влияние помех по цепи питания | |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Влияние помех по цепи питания | |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Примечания | Критерий A |
| Напряжение | 10 В |
| Излучение помех | |
| Стандарты / нормативные документы | EN 61000-6-4 |
| Напряжение радиопомех согл. EN 55011 | класс B, использование в промышленных и жилых помещениях |
| Излучение радиопомех согл. EN 55011 | класс B, использование в промышленных и жилых помещениях |
| Стандарты / нормативные документы | EN 50121 и EN 50155 (для применения в области ж/д перевозок) |
| Тип монтажа | Установка на монтажную рейку |
DNV GL
ID допуска: TAA00001KRcULus Listed
ID допуска: E238705
Преимущества для вас
Источник питания не требуется
Электрическая прочность до 4 кВ
Лакированная печатная плата для защиты от агрессивных воздействий атмосферной среды в особо жестких промышленных условиях
Гальваническая развязка кабелей передачи данных и кабельного экрана
Расширенный диапазон температур от -25 °C ... +85 °C
Монтаж на рейку EN-типа
Длительное напряжение развязки 250 VRMS
Допуск для кораблестроения согласно DNV GL
