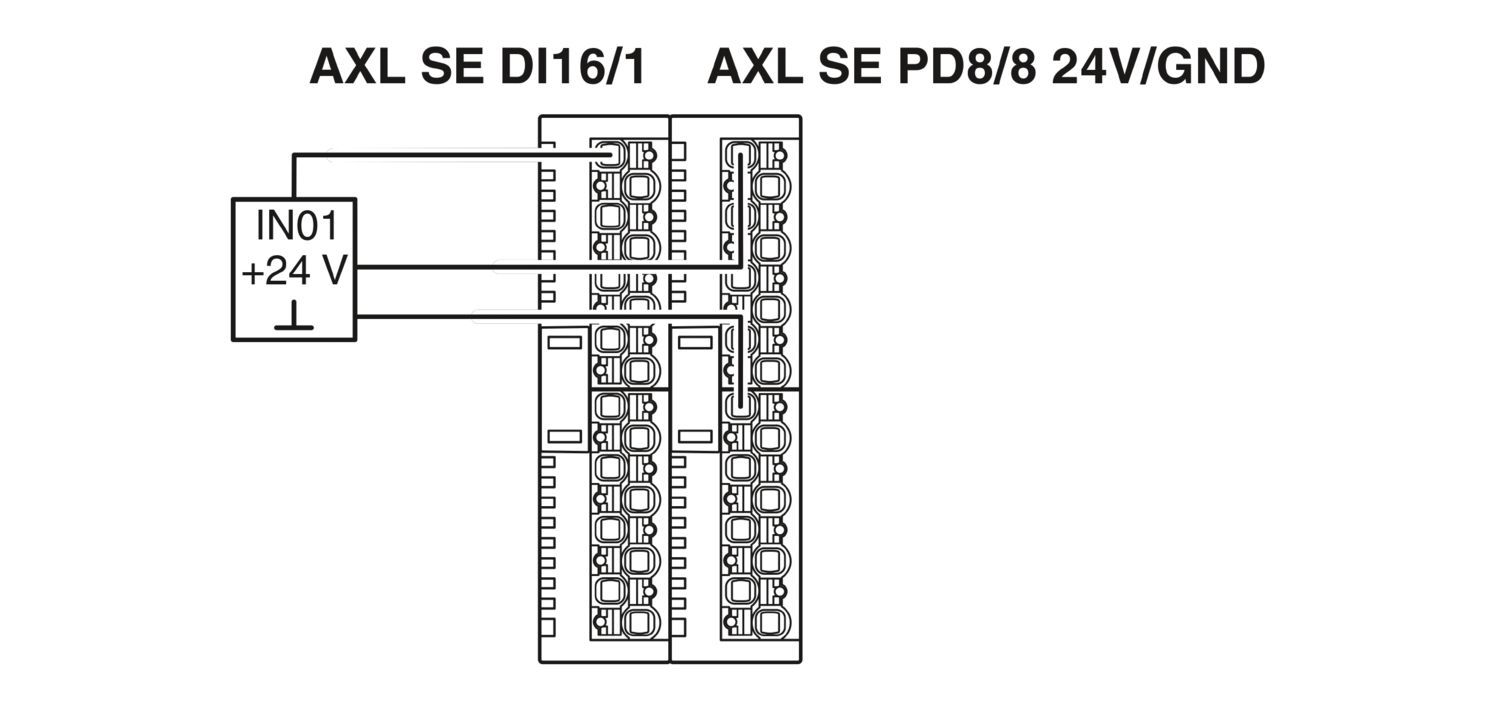

Интеллектуальные элементы Axioline Smart Element можно интегрировать в системы с интерфейсом Smart Element. Этот смарт элемент предоставляет на восемь клеммных выводов напряжение питания периферии 24 В UP, а также соответствующую землю (GND). Смарт элемент таким образом предлагает возможность подключения датчиков, сигнальные линии которых подключены, напр., к смарт элементу AXL SE DI16/1, с использованием подключения 2 или 3 проводниками. Вы также можете подключить исполнительные элементы, линии управления которых подключены, напр., к смарт элементу AXL SE DO16/1, с использованием подключение 2 проводниками. Аналоговые датчики можно также питать токовыми сигналами, используя Smart Elements для распределения потенциала. Используйте либо Smart Elements AXL SE PD 24V и AXL SE PD16 GND, либо Smart Element AXL SE PD8/8 24V/GND.
AXL SE PD8/8 24V/GND
-
Распределитель потенциала
1337225
Axioline Smart Elements, Модуль распределения потенциалов, 24 B DC, GND, cтепень защиты: IP20
Для эксплуатации данного изделия требуется наличие дополнительных изделий.
Необходимые принадлежности
Доступно для бесплатного скачивания.
Загрузки
Подробная информация о продукте
| Чертеж |
|
| Ширина | 14,9 мм |
| Высота | 62,2 мм |
| Глубина | 62 мм |
| Указание по применению | |
| Указание по применению | Только для промышленного использования |
| Интерфейс Smart Element | |
| Количество интерфейсов | 1 |
| Тип подключения | Краевые разъемы |
| Скорость передачи данных | См. систему, в которой используется элемент Smart Element. |
| Модуль | |
| Идентификационный код (шестнадцатеричн.) | нет |
| Канал данных процесса | 0 бит |
| Адресное пространство ввода | 0 байт (все системы кроме PROFIBUS) |
| 1 байт (PROFIBUS) | |
| Адресное пространство вывода | 0 байт |
| Потребность в параметрических данных | 1 байт |
| Потребность в конфигурационных данных | 6 байт |
| Тип изделия | Компоненты ввода-вывода |
| Серия изделий | Axioline Smart Elements |
| Конструкция | модульный |
| Монтажное положение | См. систему, в которой используется элемент Smart Element. |
| Прочие характеристики | 24 B DC |
| GND | |
| Изоляционные характеристики | |
| Категория перенапряжения | II (МЭК 60664-1, EN 60664-1) |
| Степень загрязнения | 2 (МЭК 60664-1, EN 60664-1) |
| Макс. мощность потерь при номинальных условиях | 1,1 Вт |
| Потенциалы: Питание логической схемы Smart Element (USE) | |
| Электропитание | посредством краевых разъемов |
| Потенциалы: Питание периферийных устройств (UP) | |
| Электропитание | 24 В DC (посредством краевых разъемов) |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребление тока | макс. 4 A |
| Потребляемый ток | мин. 9 мА (без подключенной периферии) |
| Защитная схема | Защита от перенапр.; См. систему, в которой используется элемент Smart Element. |
| Защита от переполюсовки; Диод защиты от переполюсовки | |
| Питание: | |
| Наименование | Питание датчика (UP1) |
| Электропитание | 24 В DC (от UP) |
| Гальваническая развязка/изоляция диапазонов напряжения | |
| Испытательное напряжение: Питание логической схемы / 24 В питание (периферийных устройств) | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание логической схемы / функциональное заземление | 500 В AC, 50 Гц, 1 мин |
| Испытательное напряжение: Питание 24 В (периферийное устройство) / заземление | 500 В AC, 50 Гц, 1 мин |
| Технология подключения | |
| Наименование, подключение | Периферийные устройства |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| Соединение провода | |
| Тип подключения | Зажимы Push-in |
| Сечение жесткого провода | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,25 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Длина снятия изоляции | 8 мм |
| Периферийные устройства | |
| Тип подключения | Зажимы Push-in |
| Указание по типу подключения | Учитывайте параметры поперечного сечения проводов, приведенные в руководстве пользователя Axioline Smart Elements. |
| Сечение жесткого провода | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,25 мм² ... 1,5 мм² |
| Сечение провода AWG | 24 ... 16 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 1,5 мм² |
| Длина снятия изоляции | 8 мм |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Степень защиты | IP20 (не проверено согласно UL) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты | III (МЭК 61140, EN 61140, VDE 0140-1) |
| Тип монтажа | Гнездо Smart Element |
| Монтажное положение | См. систему, в которой используется элемент Smart Element. |
Преимущества для вас

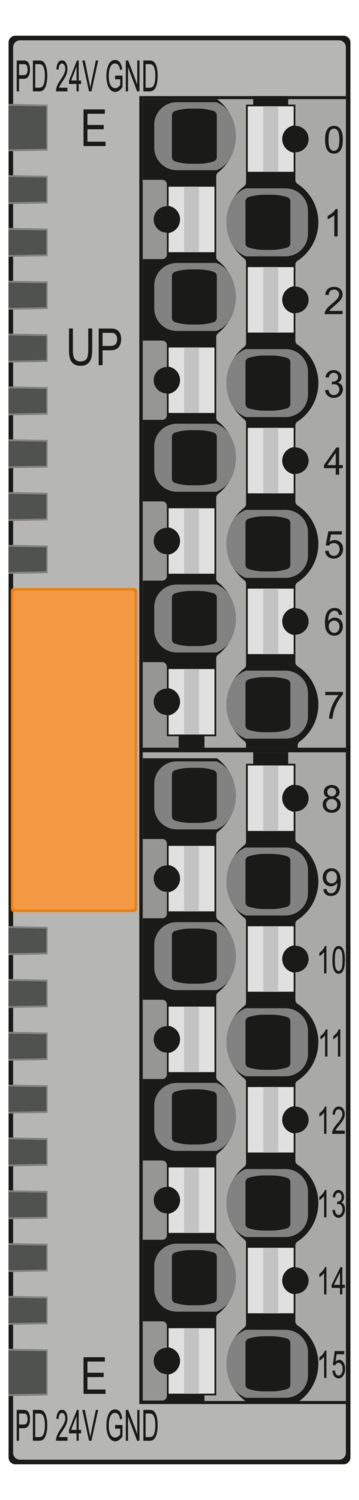

8 клеммных выводов, соединенных с питанием периферии 24 В UP
8 клеммных выводов, соединенных с землей (GND) напряжения питания периферсс 24 В UP
