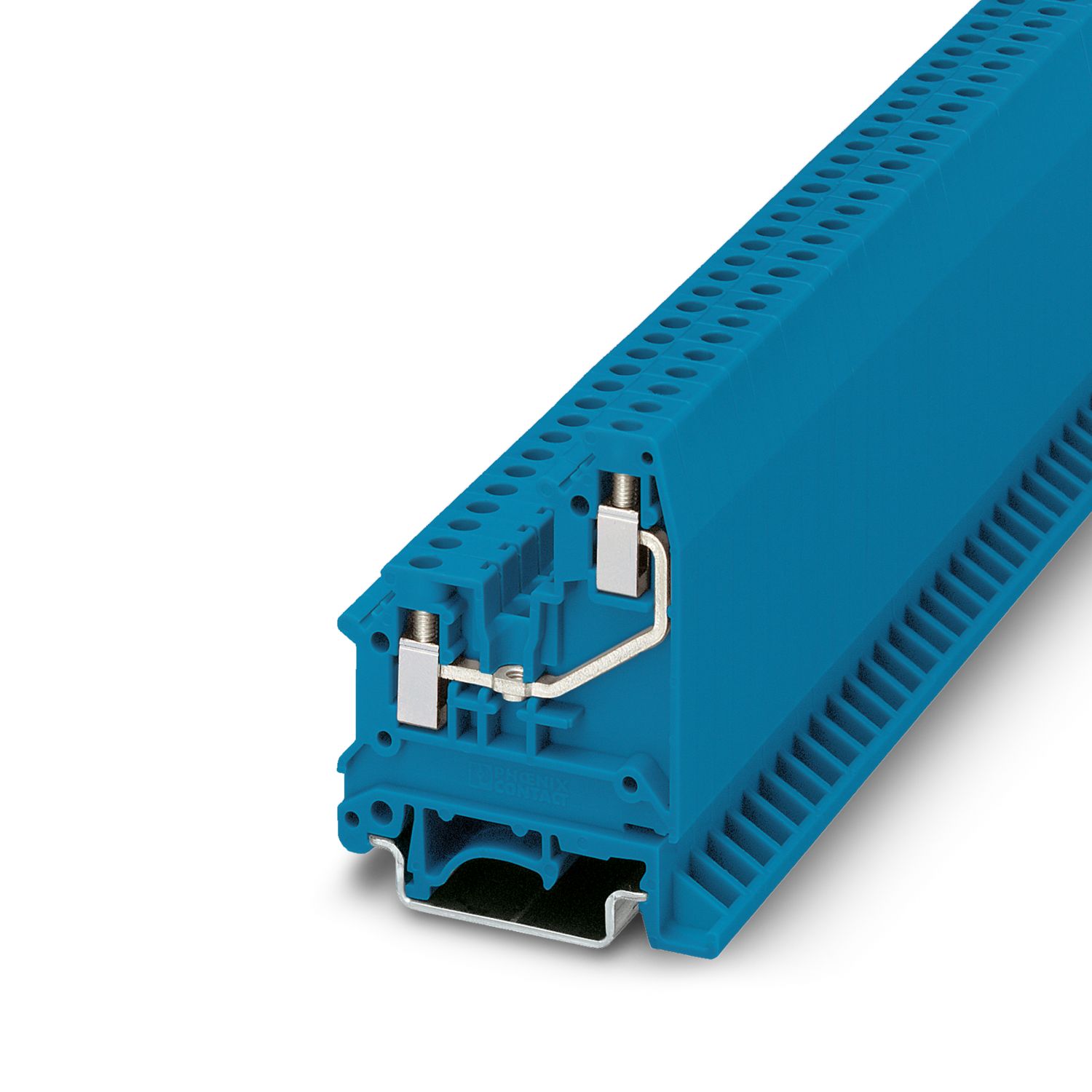

UK 3-RETURN BU - Проходные клеммы - 3002568

Тип изделия	Проходная клемма
Количество точек подключения	2
Количество рядов	2
Потенциалы	1
Изоляционные характеристики
Категория перенапряжения	III
Степень загрязнения	3

Расчетное импульсное напряжение	6 кВ

Количество точек подключения на ярус	2
1-этажные, подключение сверху и снизу
Резьба винтов	M3
Момент затяжки	0,6 ... 0,8 Нм
Длина снятия изоляции	8 мм
Подключение согласно стандарту	МЭК / EN
Сечение жесткого провода	0,2 мм² ... 4 мм²
Сечение проводника AWG	24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода	0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]	24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)	0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)	0,25 мм² ... 1,5 мм²
Сечение с жесткой гребенчатой перемычкой	4 мм²
Сечение с гибкой гребенчатой перемычкой	2,5 мм²
2 жестких провода одинакового сечения	0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения	0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки	0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой	0,5 мм² ... 1 мм²
Номинальный ток	32 A
Максимальный ток нагрузки	32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение	500 В
Подключение согласно стандарту	UL
Сечение проводника AWG	30 ... 12 (пересчитано согласно МЭК)
Номинальный ток	20 A
Номинальное напряжение	300 В
Подключение согласно стандарту	CSA
Номинальный ток	25 A
Номинальное напряжение	300 В

Цвет	синий
Класс воспламеняемости согласно UL 94	V2
Группа изоляционного материала	I
Изоляционный материал	PA

Тип монтажа	NS 35/7,5
		NS 35/15
		NS 32

Номер артикула	3002568
Упаковочная единица	50 Количество
Минимальное количество, предусмотренное условиями заказа	1 Количество
Ключ изделия	BE1211
GTIN	4017918090333
Вес/шт. (с упаковкой)	9,11 g
Вес/шт. (без упаковки)	9,11 g
Номер таможенного тарифа	85369010
Страна происхождения	PL

EU RoHS
Отвечает требованиям Директивы RoHS	Да (Нет освобождения от исполнения требований)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Отсутствие опасных веществ, превышающих предельные значения
EU REACH SVHC
Указание на вещество-кандидата согласно REACH (№ CAS)	Нет веществ с массовой долей более 0,1%

Автоматизация

Коммутация, измерение и контроль

Маркировка, монтаж и установка

Питание, зарядка и защита

Соединение

UK 3-RETURN BU - Проходные клеммы

3002568

Подробная информация о продукте

UNSPSC

Совместимые изделия

Механические данные
Открытая боковая стенка	Да
