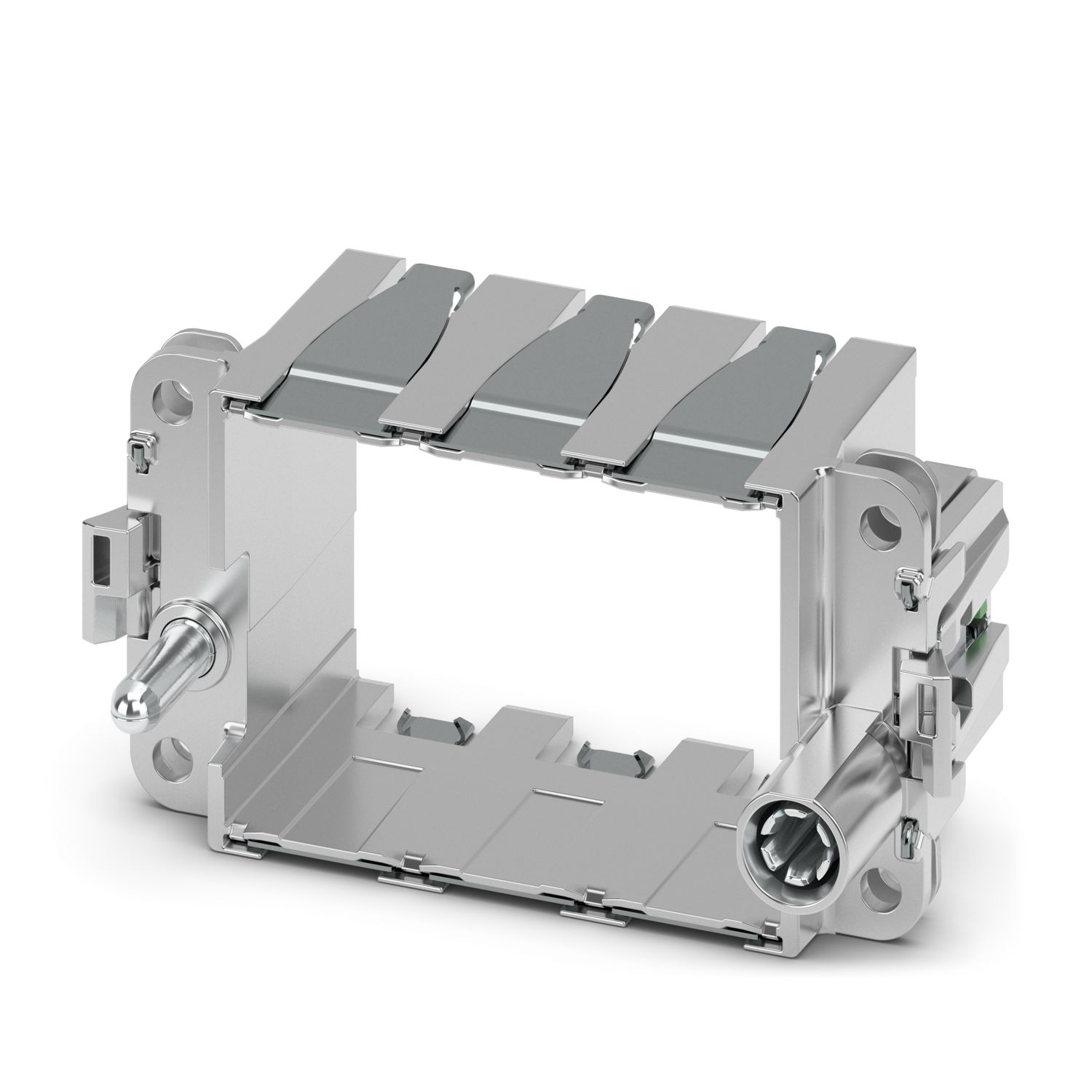

HC-M-B10-MFH-B-CI
-
Модульные несущие рамки
1721372
Модульные несущие рамки, размер: B10, исполнение : для стороны монтажа (a, b, c, ...), 0,5 мм2 ... 6 мм2, применение: Модульные несущие рамки
Подробная информация о продукте
| Общая информация | Обслуживание разъемных соединений можно выполнять только после отключения нагрузки и питания. |
| Тип изделия | Модульные несущие рамки |
| Серия | HC-M-B |
| HC-M-02 | |
| HC-M-03 | |
| HC-M-03/04 | |
| HC-M-04 | |
| HC-M-05 | |
| HC-M-06 | |
| HC-M-08 | |
| HC-M-08-GBIT | |
| HC-M-12 | |
| HC-M-17 | |
| HC-M-20 | |
| HC-M-25 | |
| HC-M-DSUB | |
| HC-M-EMV | |
| HC-M-HV | |
| HC-M-HS | |
| HC-M-00 | |
| Применение | Модульные несущие рамки |
| Конструкция | B10 |
| Количество модулей | 3 |
| Тип рамки | Модульные несущие рамки |
| Соединение провода | |
| Сечение проводников | 0,5 мм² ... 6 мм² (для проводника PE) |
| Чертеж |
|
| Ширина | 34,9 мм |
| Высота | 36 мм |
| Длина | 64 мм |
| Материал, держатель контакта | Сплав цинка, литье под давлением |
| Механические данные | |
| Циклы установки | ≥ 500 |
| Условия окружающей среды | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Указания по монтажу | Использование по назначению предусматривает встраивание в корпус со степенью защиты IP54 или выше |
| крепление без инструмента в любых пластиковых и металлических корпусах серии HEAVYCON STANDARD и EVO, а также в металлических корпусах серии HEAVYCON ADVANCED |
Преимущества для вас
Существенная экономия времени и улучшенное обращение: полностью простая установка и монтаж без инструмента благодаря технологии соединения push-in и инновационной защелке-фиксатору click-in
Установка и монтаж зажима PE без инструмента благодаря технологии соединения push-in
Самый быстрый монтаж по сравнению с другими технологиями подключения
Быстрый и легкий способ кабельной разводки, особенно в ограниченных условиях
Безопасная установка: Слышимая и ощутимая фиксация контактных вставок в корпусе разъема
Надежный штекерный соединитель: контактная вставка click-in фиксируется в корпусе с защитой от ударов и вибрации в соответствии с DIN EN 61373
Простая интеграция: контактные вставки click-in подходят для любых пластиковых и металлических корпусов серии HEAVYCON STANDARD и EVO
Безопасная кабельная разводка и управление при помощи цветного контрастного исполнительного устройства
Ударо- и вибростойкость согласно DIN EN 61373
